カネソウのフロアーハッチ情報はこちら
張物用（適合床材:3mm以下） 屋内外用 密閉形（防水・防臭形）
適用荷重：歩行用
製品符号：MSEM-P
蓋プレート厚 2.5mm
※価格には消費税は含まれておりません。
フロアーハッチ
張物用（適合床材:3mm以下） 屋内外用 密閉形（防水・防臭形）
ステンレス製 ボルト固定式
適用荷重：歩行用蓋プレート厚 2.5mm
製品写真
製品の特徴
- ボルト固定式の、密閉形ステンレス製です。
- 蓋密閉時に化粧キャップを紛失しないよう、化粧キャップをロックボルトと一体構造としました。
フロアーハッチ選定時の注意事項
- 充填用と張物用は、受枠が異なりますので、ご注意ください。
※充填用はこちらをご覧ください。 - 張物用は、使用場所に注意が必要となります。こちらをご確認の上でご使用下さい。
規格対照表
| 規格名称 | 呼称（サイズ） |
|---|---|
| 公共建築協会評価対象品 | 350・450・500・600 |
製品図面

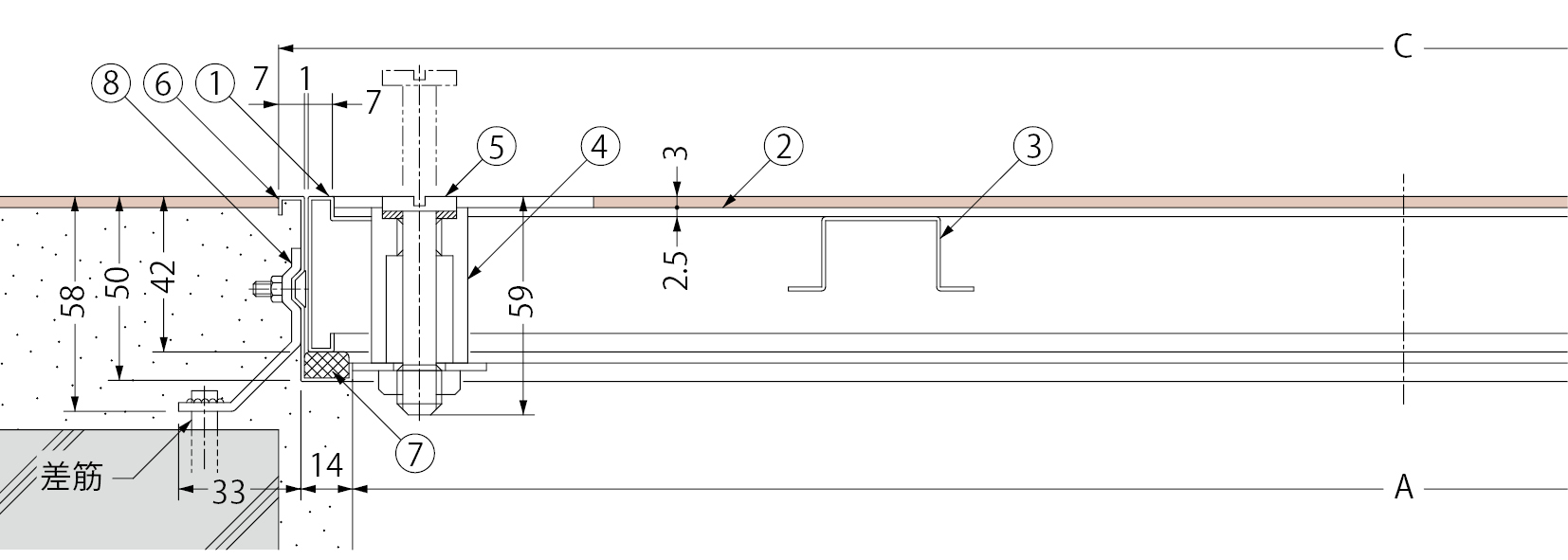

（イ−イ断面） 納まり図
ロック部平面詳細図
部品構成
- 蓋フレーム
材質：SUS304 - 蓋プレート
材質：SUS304 - 補強材
材質：SUS304 - ロックボディ
材質：SUS304 - ロックボルト
材質：SUS304 - 枠
材質：SUS304 - パッキン
材質：クロロプレンゴム - アンカー
材質：SPHC
処理：電気亜鉛めっき
付属部品
- スペーサー
別売部品
施工情報
- 蓋と受枠をセットした状態で施工を行ってください。
また、モルタルの圧力で蓋・受枠が変形する恐れがあります。必ず付属のスペーサーを蓋と受枠の間に差し込んでください。
注文・発注情報
- ご注文の際、ハンドルの有無をご指示ください。
- ご注文の際は、下記要領でご指示ください。
＜例＞MSEM-P-600 ハンドル付 - スラブコンクリート打設と同時にフロアーハッチを取り付ける事ができる、打込型フロアーハッチRSV-7を販売しています。
寸法・質量表＜単位：mm＞
| 呼称 | A | C | 質量（kg） | 張物時の蓋質量（約・kg） | |
|---|---|---|---|---|---|
| 350 | 310 | 350 | 5.2 | 4 | |
| 450 | 410 | 450 | 7.9 | 6 | |
| 500 | 460 | 500 | 9.2 | 9 | |
| 600 | 560 | 600 | 10.5 | 10 | |
価格
| 製品符号-呼称 | ハンドル付（円/組） | ハンドルなし（円/組） | 図面･施工要領書等 |
|---|---|---|---|
| MSEM-P-350 | 63,500 | 60,500 |      |
| MSEM-P-450 | 68,700 | 65,700 | |
| MSEM-P-500 | 79,200 | 76,200 | |
| MSEM-P-600 | 82,700 | 79,700 | |
BIMデータダウンロード
| 製品符号−呼称 | BIMデータ | 備考 |
|---|---|---|
| MSEM-P-600 |  BIMデータはこちら（外部サイトにリンクします） |
Arch-LOG（アークログ）は、建材情報やBIMデータを集めたプラットフォームです。BIMデータのダウンロードを行うには、無料のArch-LOGユーザーアカウントとプロジェクトの作成が必要です。 |
