- EXジョイント免震構造建築用
- MX66SP-F
カネソウのEXジョイント情報はこちら
床部（屋内床・屋外床） 免震エキスパンションジョイント
X方向スライド式
Y方向スライド式
強度（標準時）：歩行用（3,500N/㎡）
仕上材貼りシロ：3mm
製品符号：MX66SP-F
建物利用者や通行人に地震時に動く可能性があることが理解され、その範囲内にはできるだけ近づかず、速やかに通過していただけるような注意喚起（屋外サインや表示プレートなど）の表示が必要です。
詳しくは免震エキスパンションジョイントの留意点をご確認ください。
表示プレート内容例
※設計可動量600mmは標準例です。
※設計者のご依頼により、他の設計可動量にもご対応させていただきますので、弊社までご相談ください。
※性能指標について
※価格には消費税は含まれておりません。
※価格は1ｍ当りの材料価格です。なお、端数は0.5ｍ単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
EXジョイント免震構造建築用
床部（屋内床・屋外床） 免震エキスパンションジョイント
本体パネルステンレス製仕上材貼りタイプ
X方向スライド式Y方向スライド式
強度（標準時）：歩行用（3,500N/㎡）
仕上材貼りシロ：3mm
ご採用、ご使用の際の留意点
地震で免震建築物が大きく変位した時、免震エキスパンションジョイントが大きく可動し、その相対変位に追従または吸収する構造ですが、その周辺にいる人に危害を与える可能性を伴います。建物利用者や通行人に地震時に動く可能性があることが理解され、その範囲内にはできるだけ近づかず、速やかに通過していただけるような注意喚起（屋外サインや表示プレートなど）の表示が必要です。
詳しくは免震エキスパンションジョイントの留意点をご確認ください。
表示プレート内容例
製品写真
性能確認試験動画
製品の特徴
- 屋内・屋外床用の免震エキスパンションジョイントです。

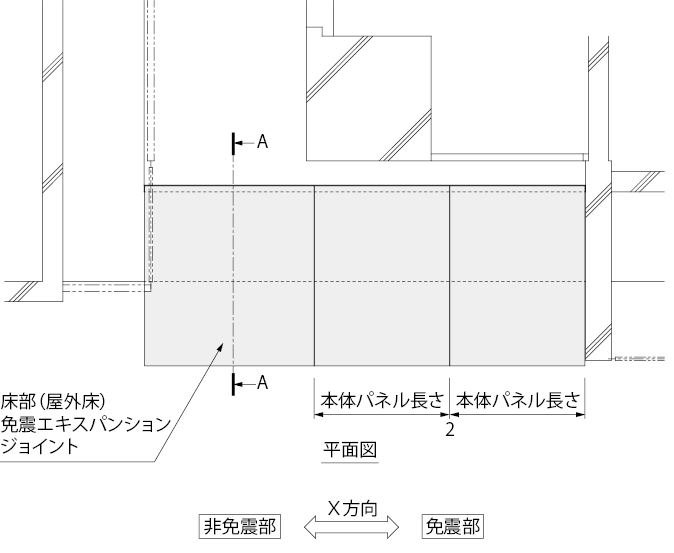

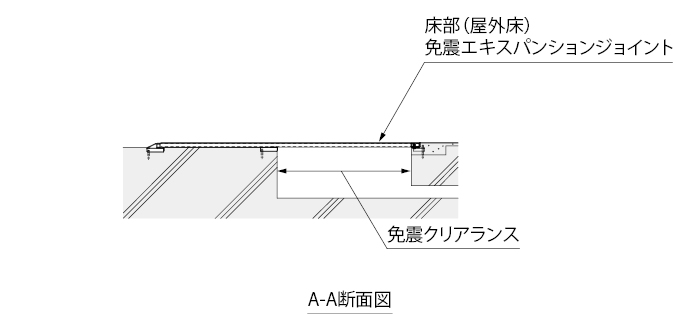

納まり図

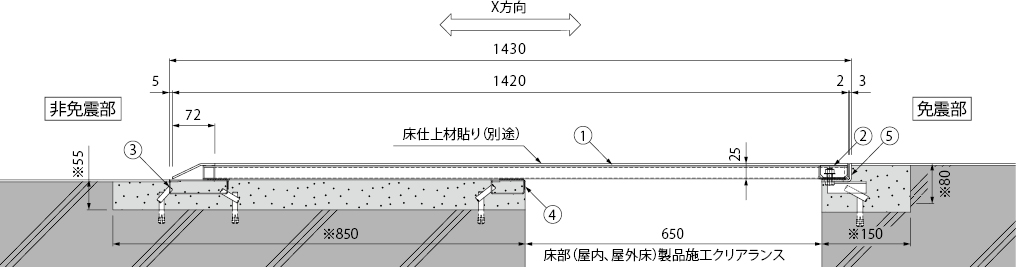

製品図面（標準時）
部品構成
- 本体パネル
材質：SUS304 - キャップ
材質：SUS304 - 受下地A
材質：SUS304 - 受下地B
材質：SUS304 - 受枠
材質：SUS304
付属部品
- レベラー
- 許容残留変位は50mmです。
- 上空通路等、本体パネルの裏面が見える場所で使用する製品にも対応できます。
- レールスライド受枠も設定しています。
ご注文は下記の要領でご指示ください。
＜例＞
レールスライド受枠躯体埋込の場合
MX66SP-F-RY-6065
レールスライド受枠側面固定の場合
MX66SP-F-RK-6070 - 側面固定受枠も設定しています。
ご注文は下記の要領でご指示ください。
＜例＞
MX77VTEF-U-K-M-6065
- 耐火仕様も製作いたします。
耐火帯の仕様はこちらをご覧ください。
設計情報
施工情報
- 付属のレベラーにより、受下地と受枠の幅決めが簡単に精度良く行えます。
ワンポイント情報
寸法表＜単位：mm＞
| 設計可動量 （X・Y方向） |
製品符号 | 呼称 | 本体パネル長さ | 本体パネル質量 | 性能指標 |
|---|---|---|---|---|---|
| 600 | MX66SP-F | 6065 | 998（標準長さ） | 40kg/枚 | A種 |
※設計者のご依頼により、他の設計可動量にもご対応させていただきますので、弊社までご相談ください。
※性能指標について
価格
| 製品符号－呼称 | 設計可動量 （X・Y方向） |
価格（円/ｍ） | 図面・施工要領書等 |
|---|---|---|---|
| MX66SP-F-6065 | 600mm | 379,000 |       |
※価格は1ｍ当りの材料価格です。なお、端数は0.5ｍ単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
