製品の特徴

• スチール製グレーチングとバスケット、受枠で構成された集水桝用です。
• バスケットにより、グレーチングのすきまから集水桝内へ落葉やゴミが落下するのを防ぎます。
• 底板部にはφ6の開孔を、側面部にオーバーフロー対策用の長穴を設け、ゴミが堆積しても雨水が溢れにくい構造です。
• バスケットは清掃、管理作業の際に容易に持ち上げることができる把手付です。
• バスケットは耐久性、耐食性に優れたSGMCC（溶融亜鉛−アルミニウム−マグネシウム合金めっき鋼板）製です。
• バスケットは環境にやさしい無溶接工法です。

「落葉」を集める「バスケット」が付属し、メンテナンス時の「助っ人」になることから「落葉助っ人」と名付けました。集水桝の清掃、管理作業の軽減に貢献します。

納まり図

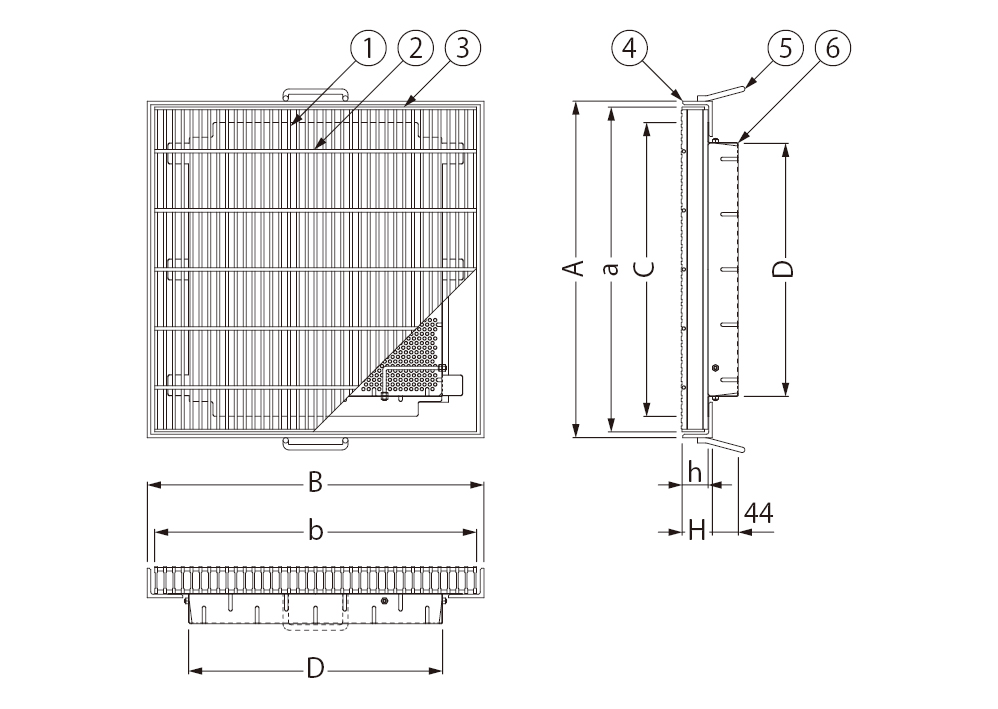

製品図面

部品構成

1. メインバー
   材質：SS400
   処理：溶融亜鉛めっき
2. クロスバー
   材質：SS400
   処理：溶融亜鉛めっき
3. エンドプレート
   材質：SS400
   処理：溶融亜鉛めっき
4. 受枠
   材質：SS400
   処理：樹脂系塗装
5. アンカー（φ9）
   材質：SS400
   処理：樹脂系塗装
6. バスケット
   材質：SGMCC

バスケット詳細図

バスケット部品構成

1. バスケット本体
   材質：SGMCC
2. 把手
   材質：SUS304
3. 六角ナット
   材質：SUS304

バスケット寸法・質量表＜単位：mm＞

製品符号	C	D	質量（kg）	バスケット図面
DK-300-Z	347.6	279.2	0.9
DK-350-Z	397.6	329.2	1.0
DK-400-Z	447.6	379.2	1.4
DK-450-Z	497.6	429.2	1.5
DK-500-Z	547.6	479.2	1.8
DK-600-Z	647.6	579.2	2.7
DK-700-Z	747.6	679.2	3.3

設計情報

1. 長方形タイプの製作も可能です。
   ＜例＞600×1000対応品

2. バスケットの排水機能維持のため、定期的に掃除を行ってください。
3. バスケットをセットした際に、グレーチングが受枠の上面より0.8mm高くなります。
4. ボルト固定式も設定しています。

ワンポイント情報

• 落葉助っ人とボルト固定用集水桝の材質別の適合について

寸法・質量表＜単位：mm＞

適用荷重	桝内径	グレーチング						受枠			総質量 （kg/組）	バスケット
		呼称	a	b	h	メインバー	質量（kg）	A	B	H		製品符号	C	D	質量（kg）
T-25	300×300	3338	400	395	38	DI-38	13.2	420	420	44	20.5	DK-300-Z	347.6	279.2	0.9
	350×350	3338A	450	450	38	DI-38	16.9	470	470	44	26.1	DK-350-Z	397.6	329.2	1.0
	400×400	4444	500	500	44	DI-44	23.7	520	520	50	33.8	DK-400-Z	447.6	379.2	1.4
	450×450	4444A	550	545	44	DI-44	28.2	570	570	50	38.9	DK-450-Z	497.6	429.2	1.5
	500×500	5550	600	※304 289	50	NSI-50	50.8	620	620	56	63.9	DK-500-Z	547.6	479.2	1.8
	600×600	6650	700	※348 348	50	NSI-50	69.0	720	720	56	84.3	DK-600-Z	647.6	579.2	2.7
	700×700	7750	800	※408 393	50	NSI-50	90.2	820	820	56	108.1	DK-700-Z	747.6	679.2	3.3
T-20	300×300	3332	400	395	32	DI-32	11.2	420	420	38	18.1	DK-300-Z	347.6	279.2	0.9
	350×350	3338A	450	450	38	DI-38	16.9	470	470	44	26.1	DK-350-Z	397.6	329.2	1.0
	400×400	4438	500	500	38	DI-38	20.6	520	520	44	30.3	DK-400-Z	447.6	379.2	1.4
	450×450	4444A	550	545	44	DI-44	28.2	570	570	50	38.9	DK-450-Z	497.6	429.2	1.5
	500×500	5544	600	600	44	DI-44	34.0	620	620	50	46.3	DK-500-Z	547.6	479.2	1.8
	600×600	6650	700	※348 348	50	NSI-50	69.0	720	720	56	84.3	DK-600-Z	647.6	579.2	2.7
	700×700	7750	800	※408 393	50	NSI-50	90.2	820	820	56	108.1	DK-700-Z	747.6	679.2	3.3
T-14 ・ T-6	300×300	3325	400	395	25	DI-25	8.8	420	420	31	14.6	DK-300-Z	347.6	279.2	0.9
	350×350	3332A	450	450	32	DI-32	14.3	470	470	38	23.0	DK-350-Z	397.6	329.2	1.0
	400×400	4432	500	500	32	DI-32	17.9	520	520	38	26.8	DK-400-Z	447.6	379.2	1.4
	450×450	4432A	550	545	32	DI-32	20.8	570	570	38	30.3	DK-450-Z	497.6	429.2	1.5
	500×500	5538	600	600	38	DI-38	29.6	620	620	44	41.2	DK-500-Z	547.6	479.2	1.8
	600×600	6644	700	695	44	DI-44	45.3	720	720	50	59.5	DK-600-Z	647.6	579.2	2.7
	700×700	7744	800	800	44	DI-44	59.3	820	820	50	75.7	DK-700-Z	747.6	679.2	3.3
T-2	300×300	3319	400	393	19	DBF3×19	6.3	417	417	23.5	10.5	DK-300-Z	347.6	279.2	0.9
	350×350	3325A	450	450	25	DI-25	11.2	470	470	31	18.7	DK-350-Z	397.6	329.2	1.0
	400×400	4425	500	500	25	DI-25	14.1	520	520	31	25.0	DK-400-Z	447.6	379.2	1.4
	450×450	4425A	550	545	25	DI-25	16.3	570	570	31	27.9	DK-450-Z	497.6	429.2	1.5
	500×500	5525	600	600	25	DI-25	19.7	620	620	31	33.2	DK-500-Z	547.6	479.2	1.8
	600×600	6632	700	695	32	DI-32	33.5	720	720	38	46.1	DK-600-Z	647.6	579.2	2.7
	700×700	7732	800	800	32	DI-32	44.5	820	820	38	59.1	DK-700-Z	747.6	679.2	3.3

※印はグレーチングが2枚割となります。

価格

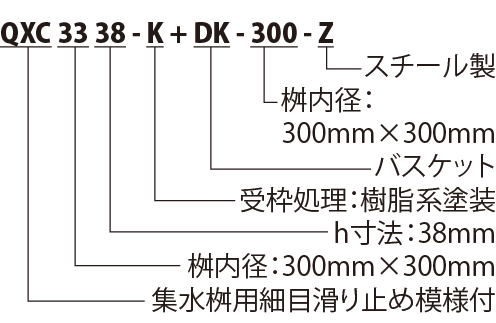

適用 荷重	桝内径 （mm）	製品符号−呼称	総質量 （kg）	価格			セット価格 （円/組）	図面・施工要領書等
				本体 （円/枚）	受枠 （円/枚）	バスケット （円/個）
T-25	300×300	QXC-3338 +DK-300-Z	21.4	15,100	6,600	15,400	37,100
	350×350	QXC-3338A +DK-350-Z	27.1	20,200	7,600	17,500	45,300
	400×400	QXC-4444 +DK-400-Z	35.2	26,600	9,400	19,100	55,100
	450×450	QXC-4444A +DK-450-Z	40.4	30,500	9,800	20,800	61,100
	500×500	QXC-5550 +DK-500-Z	65.7	54,300	11,200	25,300	90,800
	600×600	QXC-6650 +DK-600-Z	87.0	74,600	11,500	33,100	119,200
	700×700	QXC-7750 +DK-700-Z	111.4	142,400	16,900	44,400	203,700
T-20	300×300	QXC-3332 +DK-300-Z	19.0	13,300	6,400	15,400	35,100
	350×350	QXC-3338A +DK-350-Z	27.1	20,200	7,600	17,500	45,300
	400×400	QXC-4438 +DK-400-Z	31.7	22,100	8,300	19,100	49,500
	450×450	QXC-4444A +DK-450-Z	40.4	30,500	9,800	20,800	61,100
	500×500	QXC-5544 +DK-500-Z	48.1	33,200	10,200	25,300	68,700
	600×600	QXC-6650 +DK-600-Z	87.0	74,600	11,500	33,100	119,200
	700×700	QXC-7750 +DK-700-Z	111.4	142,400	16,900	44,400	203,700
T-14・T-6	300×300	QXC-3325 +DK-300-Z	15.5	10,700	6,200	15,400	32,300
	350×350	QXC-3332A +DK-350-Z	24.0	17,400	7,200	17,500	42,100
	400×400	QXC-4432 +DK-400-Z	28.2	19,700	7,600	19,100	46,400
	450×450	QXC-4432A +DK-450-Z	31.8	30,300	8,000	20,800	59,100
	500×500	QXC-5538 +DK-500-Z	43.0	32,300	10,100	25,300	67,700
	600×600	QXC-6644 +DK-600-Z	62.2	50,100	10,400	33,100	93,600
	700×700	QXC-7744 +DK-700-Z	79.0	89,600	16,700	44,400	150,700
T-2	300×300	QXC-3319 +DK-300-Z	11.4	7,800	3,900	15,400	27,100
	350×350	QXC-3325A +DK-350-Z	19.7	13,300	6,800	17,500	37,600
	400×400	QXC-4425 +DK-400-Z	26.4	18,500	7,000	19,100	44,600
	450×450	QXC-4425A +DK-450-Z	29.4	19,100	7,500	20,800	47,400
	500×500	QXC-5525 +DK-500-Z	35.0	20,200	8,400	25,300	53,900
	600×600	QXC-6632 +DK-600-Z	48.8	38,100	9,000	33,100	80,200
	700×700	QXC-7732 +DK-700-Z	62.4	68,500	14,600	44,400	127,500

※価格には消費税は含まれておりません。
