排水ユニット　トラップ付トラフ

ステンレス製グレーチング　すきま5mm　ノンスリップタイプ
ステンレス製深型（60mm）トラフ　中央部排水　たて引き用

製品符号：SEDS-GC-DT

製品写真

製品の特徴

通用口や、部屋うちのドア付近に設置する排水ユニットです。
排水管内の臭いや、害虫の侵入を防ぐ樹脂製トラップ付です。トラップのストレーナーは取り外しが容易で、メンテナンス性に優れます。
蓋は人が安全に通行できる、すきま5mmの細目グレーチングです。
滑り抵抗係数C.S.R=0.5以上を確保したノンスリップタイプです。

ノンスリップ模様：ローレット
蓋のメインバーは水切り効果の高い縦目タイプです。

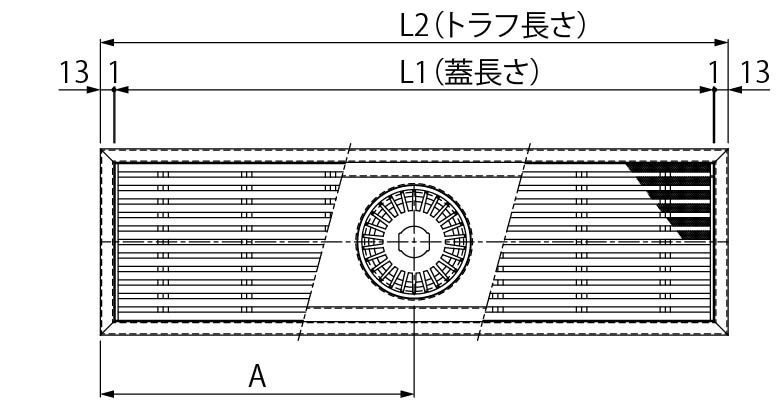

平面図

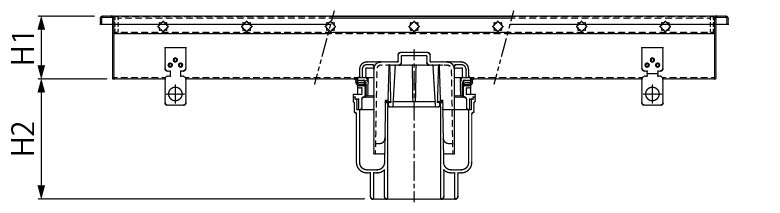

側面図

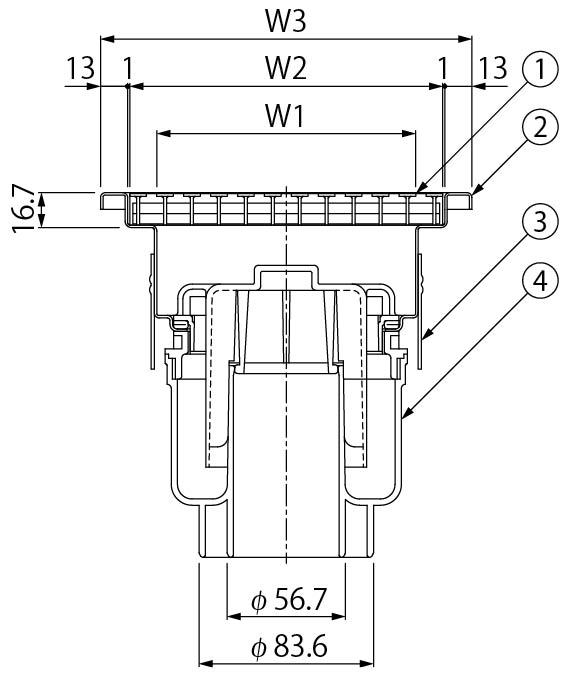

断面図

蓋寸法図

すきま5mm（P=13）

部品構成

蓋
材質：SUS304
トラフ（t1.2）
材質：SUS304
処理：ヘアライン仕上
アンカー
材質：SGHC
トラップ
材質：ABS樹脂

付属部品

蓋引上げ用ハンドル

設計情報

標準品以外の寸法も製作いたします。
W3の最小寸法は178mmです。
L2の最小寸法は300mmです。
H1の最小寸法45mmです。
トラフ自体に排水勾配は付いていません。
トラップへの排水管接続についてはこちらをご覧ください。

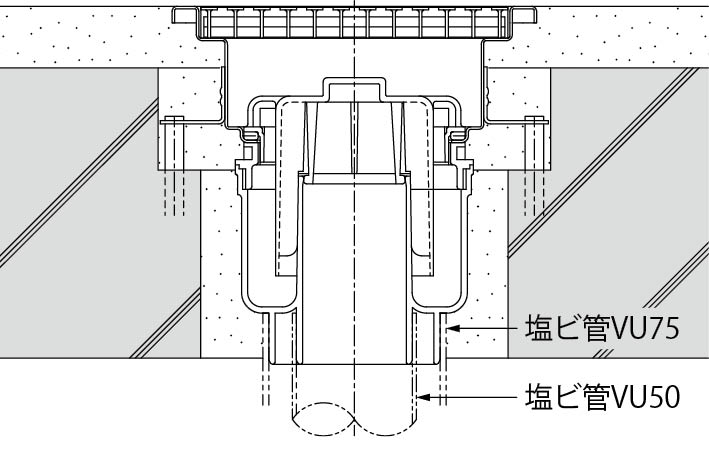

納まり図

トラップの材質はABS樹脂です。排水温度が70℃を超える場合、軟化し部材の変形を招き、漏水等のトラブルにつながる恐れがあります。

寸法・質量表＜単位：mm＞

呼称	W1	W2	W3	L1 ※	L2	H1	H2	A	質量（kg）
1806	124	150	178	572	600	60	115	300	3.6
1809	124	150	178	872	900	60	115	450	5.3
1812	124	150	178	1172	1200	60	115	600	7.2
1815	124	150	178	1471.5	1500	60	115	750	9.1
1818	124	150	178	1771.5	1800	60	115	900	10.7

※呼称1812は蓋2枚割、呼称1815および1818は蓋3枚割です。

価格

製品符号－呼称	価格（円/組）	図面・施工要領書等
SEDS-GC-1806DT	68,500
SEDS-GC-1809DT	101,900
SEDS-GC-1812DT	117,500
SEDS-GC-1815DT	133,100
SEDS-GC-1818DT	147,000

※価格には消費税は含まれておりません。
