ステンレス製 細目ノンスリップタイプ（ローレット模様）
製品符号：SK-15
※図面データは受枠SF15Bとの組み合わせ例です。
※価格には消費税は含まれておりません。
※価格には消費税は含まれておりません。
クリーンピット グレーチング
ステンレス製 細目ノンスリップタイプ（ローレット模様）
無溶接 オープンエンドグレーチング (すきま9mm)
製品写真
製品の特徴
- 蓋の強度基準は両端自由支持の状態で建築基準法施行令第85条の積載荷重に基づき、3,500N/㎡の等分布荷重に耐える仕様です。
- 滑り抵抗係数C.S.R=0.5以上を確保したノンスリップタイプです。
- メインバーのすきまは、ゴミが詰まりにくい9mmです。
製品図面

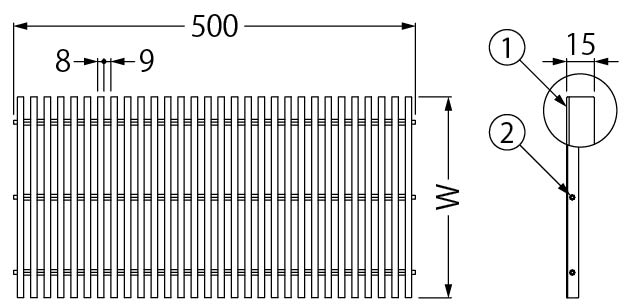

蓋詳細図
メインバー形状
部品構成
- メインバー
材質：SUS304 - クロスバー
材質：SUS304
別売部品
適合受枠
| アルミニウム製 | ステンレス製 |
|---|---|
| AF15B（一般型）・ AF15D（打込型）・ AF15AT（特殊防滑長尺シート用） |
SF15B（一般型）・ SF15D（打込型）・ RL-15（一般型） |
注意
メインバー端部がサイドバーで保護されていないため、浴室やプールなど素足で乗るような場所には使用しないでください。
設計情報
- 水はけが良く、蓋と枠の間にゴミが溜まりにくいオープンエンド構造です。
- クロスバー端部を突出させることにより、蓋を並べて敷詰めた時につぎ目が目立たない構造です。
- 環境に優しい無溶接組立法により、低価格かつ、高品質を実現しました。
- 取扱いの安全性を考慮し、メインバーおよびクロスバー端部を滑らかに処理しています。
- 端尺の場合、メインバー端部において、すきま調整をいたします。端尺のすきまを全て等間隔で希望される場合は、ご指示願います。
注文・発注情報
- 標準品以外も製作いたします。仕様、寸法等をご指示ください。
寸法・質量表＜単位：mm＞
| 呼称 | ピット幅 | W | 質量（kg） |
|---|---|---|---|
| 150×500×15 | 100 | 150 | 1.2 |
| 200×500×15 | 150 | 200 | 1.6 |
| 250×500×15 | 200 | 250 | 2.0 |
| 300×500×15 | 250 | 300 | 2.3 |
| 350×500×15 | 300 | 350 | 2.6 |
蓋 価格
| 製品符号－呼称 | 価格（円/m） | 図面・施工要領書等 |
|---|---|---|
| SK-15 150×500×15 | 19,800 |     |
| SK-15 200×500×15 | 23,400 | |
| SK-15 250×500×15 | 28,700 | |
| SK-15 300×500×15 | 32,500 | |
| SK-15 350×500×15 | 36,100 | |
※価格には消費税は含まれておりません。
受枠 価格
| 製品符号 | 材質 | 直線価格（円/片側1m） | コーナー加工費（円/1ヶ所） | 定尺 |
|---|---|---|---|---|
| AF15B | アルミニウム製 | 3,800 | 2,400 | 3000mm |
| AF15D | アルミニウム製 | 5,200 | 2,400 | 3000mm |
| AF15AT | アルミニウム製 | 7,500 | 3,300 | 3000mm |
| SF15B | ステンレス製 | 6,900 | 2,700 | 3000mm |
| SF15D | ステンレス製 | 9,400 | 4,100 | 3000mm |
| RL-15 | ステンレス製 | 4,600 | 1,800 | 2000mm |
