クリーンピット グレーチング

ステンレス製 縦目タイプ 細目ノンスリップタイプ(ローレット模様)グレーチング(すきま6mm)

製品符号:YQ-H-A-15

製品写真


製品の特徴

  • 蓋の強度基準は両端自由支持の状態で建築基準法施行令第85条の積載荷重に基づき、3,500N/uの等分布荷重に耐える仕様です。
  • 滑り抵抗係数C.S.R=0.5以上を確保したノンスリップタイプです。
  • メインバーのすきまは、ハイヒールのかかとが落ちにくく、子供の指も入りにくい6mmです。
  • メインバーが縦目タイプなので、水切れが良く、バルコニーや浴室の出入口などに適しています。

    ノンスリップ形状

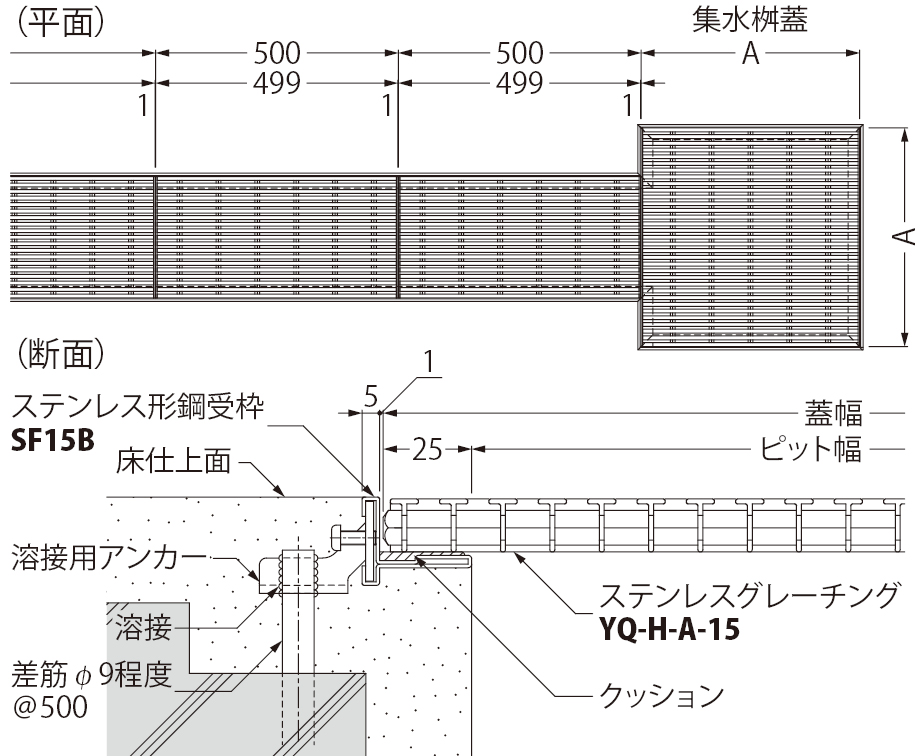

製品図面

メインバー形状

蓋詳細図


部品構成

  1. メインバー
    材質:SUS304
  2. クロスバー
    材質:SUS304
  3. サイドバー
    材質:SUS304

別売部品


適合受枠

アルミニウム製 ステンレス製
AF15B(一般型)
AF15D(打込型)
AF15AT(特殊防滑長尺シート用)
SF15B(一般型)
SF15D(打込型)
RL-15(一般型)

設計情報

  1. 呼称450×450、500×500は四方受枠でご使用ください。
  2. 端尺の場合、メインバー端部において、すきま調整をいたします。端尺のすきまを全て等間隔で希望される場合は、ご指示願います。

注文・発注情報

  1. 標準品以外も製作いたします。仕様、寸法等をご指示ください。

寸法表<単位:mm>

呼称 ピット幅 W 質量(kg)
150×500×15 100 150 1.7
200×500×15 150 200 2.2
250×500×15 200 250 2.8
300×500×15 250 300 3.3
350×500×15 300 350 3.8

集水桝蓋 寸法表<単位:mm>

呼称 桝寸法 A 質量(kg)
350×350×15 300 350 2.7
400×400×15 350 400 3.3
450×450×15 400 450 4.3
500×500×15 450 500 5.3

蓋 価格

製品符号−呼称 価格(円/m) 図面・施工要領書等
YQ-H-A-15 150×500×15 32,800 CAD図面DXF図面DWG図面ご使用願い図
YQ-H-A-15 200×500×15 42,000 CAD図面DXF図面DWG図面ご使用願い図
YQ-H-A-15 250×500×15 50,300 CAD図面DXF図面DWG図面ご使用願い図
YQ-H-A-15 300×500×15 59,100 CAD図面DXF図面DWG図面ご使用願い図
YQ-H-A-15 350×500×15 67,200 CAD図面DXF図面DWG図面ご使用願い図
※図面データは受枠SF15Bとの組み合わせ例です。
※価格には消費税は含まれておりません。

集水桝蓋 価格

製品符号−呼称 価格(円/枚) 図面・施工要領書等
YQ-H-A-15 350×350×15 24,200 CAD図面DXF図面DWG図面ご使用願い図
YQ-H-A-15 400×400×15 29,600 CAD図面DXF図面DWG図面ご使用願い図
YQ-H-A-15 450×450×15 38,100 CAD図面DXF図面DWG図面ご使用願い図
YQ-H-A-15 500×500×15 46,000 CAD図面DXF図面DWG図面ご使用願い図
※図面データは受枠SF15Bとの組み合わせ例です。
※価格には消費税は含まれておりません。

受枠 価格

製品符号 材質 直線価格(円/片側1m) コーナー加工費(円/1ヶ所) 定尺
AF15B アルミニウム製 3,800 2,400 3000mm
AF15D アルミニウム製 5,200 2,400 3000mm
AF15AT アルミニウム製 7,500 3,300 3000mm
SF15B ステンレス製 6,900 2,700 3000mm
SF15D ステンレス製 9,400 4,100 3000mm
RL-15 ステンレス製 4,600 1,800 2000mm
※価格には消費税は含まれておりません。
