連結金具（クリップ型 縦目タイプ Tバー用）

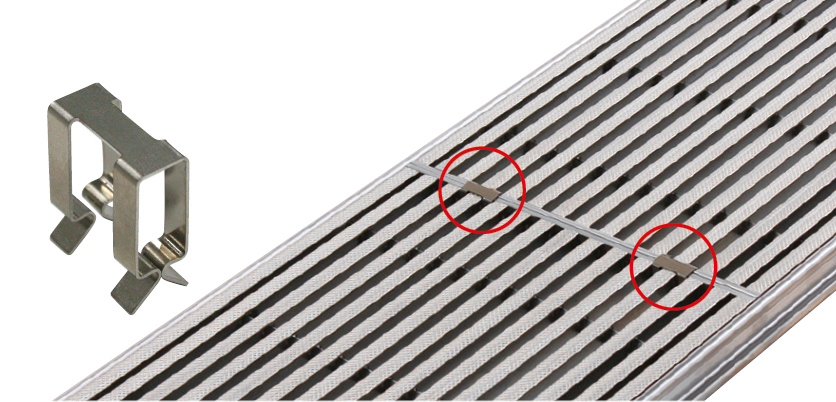

製品写真
製品の特徴
- 連結金具を取り付けることで、グレーチングの飛び出しを防ぎます。
- メインバーがTバー用の連結金具です。
- ※連結金具は必ず1辺につき、2ヶ所取り付けてください。
材質
材質：SUS304-CSP適合製品
| 製品符号−呼称 | 製品分類 | グレーチング 製品符号 |
|---|---|---|
| ET-A-1-15 | クリーンピット | YQ-H-A-15、YR-H-A-15、YQ-A-15、YR-A-15、DQ-W-A-15 |
| ET-A-2-20 | クリーンピット | YQ-H-A-20、YR-H-A-20、YQ-A-20、YR-A-20、DQ-W-A-20 |
価格
| 製品符号−呼称 | 価格（円/個） | 図面 |
|---|---|---|
| ET-A-1-15 | 1,200 |   |
| ET-A-1-20 | 1,200 | |
取付方法

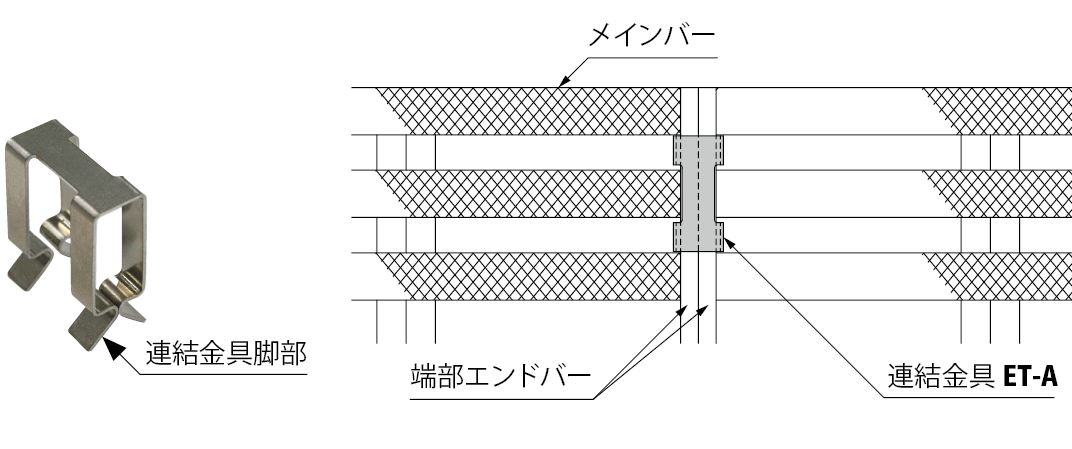

連結金具の脚部をメインバーのすきまに差しこみ、連結するグレーチングの端部エンドバーを挟むようにして、押し込むことで取付完了です。
※必ず1辺につき、2ヶ所取り付けてください。
※必ず1辺につき、2ヶ所取り付けてください。
取り外し方法

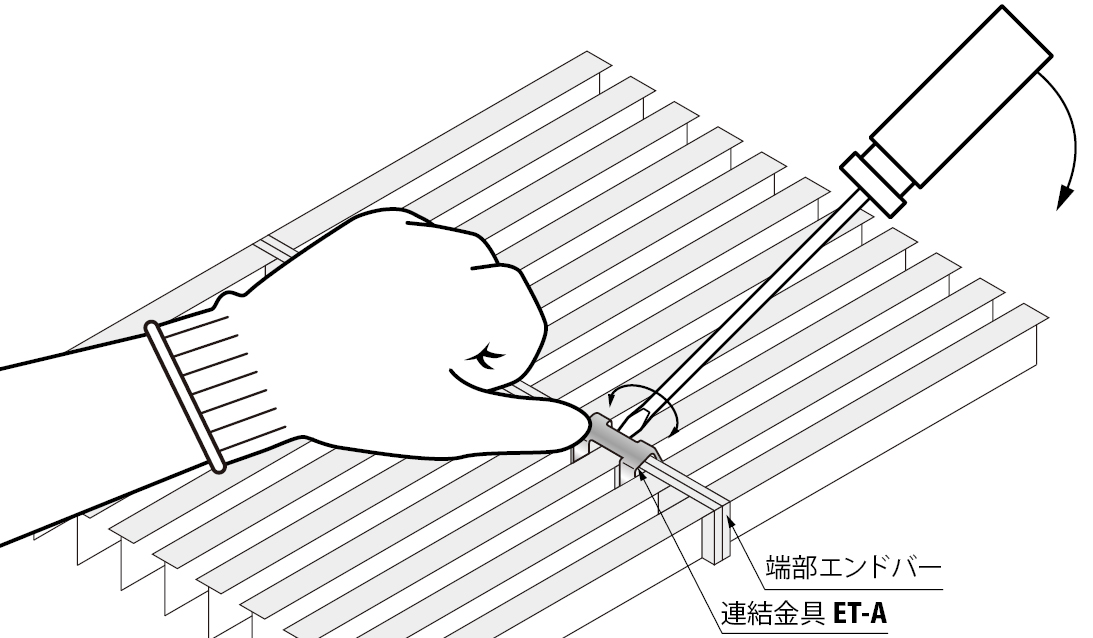

連結金具の端を指で押さえ、マイナスドライバーを、図のように差し込み、マイナスドライバーを左右にひねりながら、引き上げれば連結金具を外すことができます。
※連結金具の取り付け・取り外しは、記載の方法で行ってください。 指定された方法以外の取り付け・取り外し方法では、連結金具が跳ねてケガをする恐れがあります。
※連結金具の取り付け・取り外しは、記載の方法で行ってください。 指定された方法以外の取り付け・取り外し方法では、連結金具が跳ねてケガをする恐れがあります。
