クリーンピット　グレーチング

ステンレス製　縦目タイプ　細目プレーンタイプグレーチング（すきま9mm）

製品符号：YR-A-20

製品写真

製品の特徴

蓋の強度基準は両端自由支持の状態で建築基準法施行令第85条の積載荷重に基づき、3,500N/㎡の等分布荷重に耐える仕様です。
メインバーの表面が平滑なため汚れが付きにくく、美しい仕上りになります。
メインバーのすきまは、排水性が高いすきま9mmです。
メインバーが縦目タイプなので、水切れが良く、掃き出し窓のバルコニー側の際への設置などに適します。

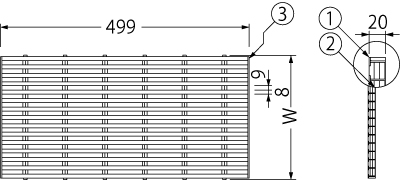

製品図面

メインバー形状

蓋詳細図

部品構成

メインバー
材質：SUS304
クロスバー
材質：SUS304
サイドバー
材質：SUS304

別売部品

適合受枠

アルミニウム製	ステンレス製
AF20B（一般型）	SF20B（一般型）・ SF20D（打込型）・ RL-20（一般型）

設計情報

呼称450×450、500×500は四方受枠でご使用ください。
端尺の場合、メインバー端部において、すきま調整をいたします。端尺のすきまを全て等間隔で希望される場合は、ご指示願います。

注文・発注情報

標準品以外も製作いたします。仕様、寸法等をご指示ください。

寸法表＜単位：mm＞

呼称	ピット幅	W	質量（kg）
150×500×20	100	150	1.8
200×500×20	150	200	2.3
250×500×20	200	250	2.9
300×500×20	250	300	3.4
350×500×20	300	350	3.8

集水桝蓋　寸法表＜単位：mm＞

呼称	桝寸法	A	質量（kg）
350×350×20	300	350	2.7
400×400×20	350	400	3.4
450×450×20	400	450	4.4
500×500×20	450	500	5.4

蓋　価格

製品符号－呼称	価格（円/m）	図面・施工要領書等
YR-A-20　150×500×20	32,000
YR-A-20　200×500×20	40,800
YR-A-20　250×500×20	50,100
YR-A-20　300×500×20	58,500
YR-A-20　350×500×20	66,300

※図面データは受枠SF20Bとの組み合わせ例です。
※価格には消費税は含まれておりません。

集水桝蓋　価格

製品符号－呼称	価格（円/枚）	図面・施工要領書等
YR-A-20　350×350×20	24,000
YR-A-20　400×400×20	29,500
YR-A-20　450×450×20	37,800
YR-A-20　500×500×20	45,100

※図面データは受枠SF20Bとの組み合わせ例です。
※価格には消費税は含まれておりません。

受枠　価格

製品符号	材質	直線価格（円/片側1m）	コーナー加工費（円/1ヶ所）	定尺
AF20B	アルミニウム製	3,800	2,400	3000mm
SF20B	ステンレス製	6,900	2,700	3000mm
SF20D	ステンレス製	9,400	4,100	3000mm
RL-20	ステンレス製	5,000	1,800	2000mm

※価格には消費税は含まれておりません。
