製品符号：MRCS-2
スライド開閉式（呼称4555・6070）
※価格には消費税は含まれておりません。
カラー舗装用鉄蓋（化粧用鉄蓋）
インターロッキングブロック用 ステンレス目地 簡易密閉形 充填深さ65mm
適用荷重：T-2鉄蓋製品の強度基準はこちらをご覧ください。
スライド開閉式（呼称4555・6070）
製品写真
製品図面

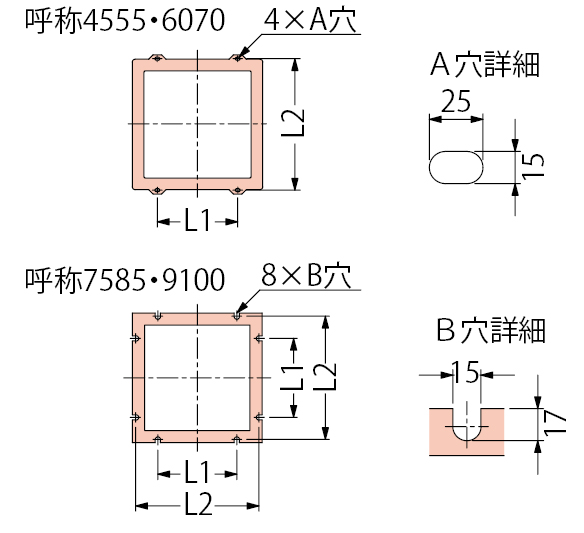

アンカーボルト取付寸法
目地幅
部品構成
- 蓋
材質：FCD500
処理：樹脂系塗装 - 目地
材質：SUS304 - キャップ
材質：SCS13 - 化粧プレート
材質：SUS304 - 把手ボックス
材質：FCD500
処理：溶融亜鉛めっき - パッキン
材質：エチレンプロピレンゴム - 枠
材質：FC200
処理：樹脂系塗装
別売部品
- 開閉ハンドル M-1型（呼称4555・6070）
- 開閉ハンドル K-2型（呼称7585・9100）
- 蓋と枠の縁切り、また蓋の開閉がスムーズに行える鉄蓋開閉機も用意しております。
設計情報
- 呼称4555・6070の蓋は専用ハンドルで、受枠に設けられたスロープを滑らせて開閉するタイプで、蓋の開閉作業が容易に行えます。
施工上の注意
- 枠のアンカーボルトによる固定は、枠の変形・破損を防ぐため、手締めで均等に絞め込んでください。
注文・発注情報
- ご注文の際は、開閉ハンドルの有無をご指示ください。
＜例＞
MRCS-2-4555・ハンドル付
MRCS-2-4555・ハンドルなし
ワンポイント情報
寸法表＜単位：mm＞
| 呼称 | A | B | C | D | H | h | t | a | L1 | L2 | 把手数 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4555 | 450 | 515 | 580 | 542 | 110 | 65 | 6 | 105 | 340 | 586 | 2 |
| 6070 | 600 | 665 | 730 | 692 | 110 | 65 | 6 | 105 | 450 | 736 | 2 |
| 7585 | 750 | 825 | 910 | 852 | 110 | 65 | 10 | 93 | 600 | 891 | 4 |
| 9100 | 900 | 975 | 1060 | 1002 | 110 | 65 | 11 | 93 | 780 | 1041 | 4 |
質量・破壊荷重・適用荷重＜加重体：200×160＞
| 呼称 | 質量(kg) | 舗装材充填時の 蓋質量(約・kg) |
適用荷重 | 衝撃 | 破壊荷重 |
|---|---|---|---|---|---|
| 4555 | 66 | 62 | T-2 | i=0.1 | 35kN以上 |
| 6070 | 89 | 97 | T-2 | i=0.1 | 35kN以上 |
| 7585 | 145 | 193 | T-2 | i=0.1 | 35kN以上 |
| 9100 | 191 | 272 | T-2 | i=0.1 | 35kN以上 |
価格
| 製品符号−呼称 | ハンドル付（円/組） | ハンドルなし（円/組） | 図面・施工要領書等 |
|---|---|---|---|
| MRCS-2-4555 | 112,500 | 108,900 |      |
| MRCS-2-6070 | 146,900 | 143,300 | |
| MRCS-2-7585 | 397,400 | 386,600 | |
| MRCS-2-9100 | 491,900 | 481,100 | |
