タイル用カラー舗装用鉄蓋の充填深さ
陶磁器質タイル
タイルの厚さは、JIS A 5209「セラミックタイル」より、厚さ40mm未満と記載されています。
カネソウのタイル用カラー舗装用鉄蓋は、タイルの中でも一般的に多く使われている、厚さ10mm前後の内装用・外装用床タイル、床モザイクタイルを充填できます。
石材
日本建築学会の「建築工事標準仕様書・同解説 JASS 9 張り石工事」では、床部に使用する石材の厚さは建物内部で20mm以上、建物外部で30mm以上と定められています。
カネソウのタイル用カラー舗装用鉄蓋製品は、厚さ35mmまでの石材を充填できます。
視覚障害者誘導用ブロック
寸法300×300で厚さ30mmのコンクリート平板製品のものが充填できます。また、厚さ60mmのコンクリート平板製品は、インターロッキングブロック用カラー舗装用鉄蓋製品で充填できます。
インターロッキングブロック用カラー舗装用鉄蓋の充填深さ
コンクリート平板
JIS A 5371「プレキャスト無筋コンクリート製品」の推奨仕様B-1「平板」に準じた標準寸法で、普通平板、透水性平板、保水性平板いずれのコンクリート平板も厚さ60mmまでのものが充填できます。
インターロッキングブロック
JIS A 5371「プレキャスト無筋コンクリート製品」の推奨仕様B-3「インターロッキングブロック」に準じた標準寸法で、普通平板、透水性平板、保水性平板いずれのインターロッキングブロックも厚さ60mmのものが充填できます。形状に関しても波形型、ストレート型を問わず充填できます。

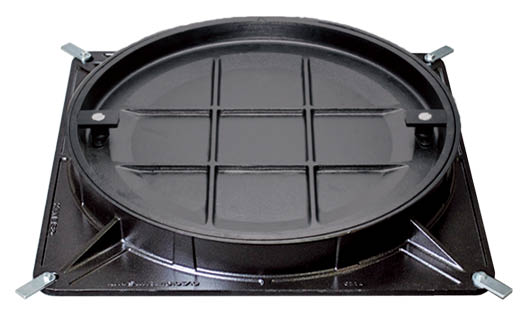

床化粧マンホールふた
簡易密閉形(パッキン式)
パッキンをふたまたは枠に装着し、ふたの自重によって圧着し、簡易密閉にした構造で、タイルなどの舗装材(充填深さ40mm)を充填することができます。
用途 |
使用可能場所 |
屋内槽類 |
ゆう水槽、雨水槽、消火用水槽、雑用水槽 |
屋外槽類 |
汚水・雑排水槽、消火用水槽、雑用水槽 |
排水ます・その他 |
屋外汚水・雑排水ます、浄化槽類、ハンドホール、 配管用トレンチなどの点検口 |
床化粧マンホールふた
密閉形(ボルト・パッキン式)
ふたと枠の間にパッキンを装着し、ボルトの締付けにより、密閉にした構造で、タイルなどの舗装材(充填深さ40mm)を充填することができます。
用途 |
使用可能場所 |
屋内槽類 |
汚水・雑排水槽、雑用水槽 |
屋外槽類 |
飲料用水槽、消火用水槽、地下油タンク、雑用水槽 |
排水ます・その他 |
屋内汚水・雑排水ます、ハンドホール、 配管用トレンチなどの点検口 |
床化粧マンホールふた
簡易密閉形(パッキン式)
インターロッキングブロック用
パッキンをふたまたは枠に装着し、ふたの自重によって圧着し、簡易密閉にした構造で、インターロッキングブロック(充填深さ70・65mm)を充填することができます。
用途 |
使用可能場所 |
屋内槽類 |
なし |
屋外槽類 |
なし |
排水ます・その他 |
屋外汚水・雑排水ます、集水ます、雨水ます、 ハンドホール、配管用トレンチなどの点検口 |
カラー舗装用鉄蓋の用途表示として使用する表示プレートです。材質は鋳鉄製、ステンレス鋳鋼製、ステンレス製を揃えており、タイル用、インターロッキング用どちらのカラー舗装用鉄蓋にもご利用できます。
また、都道府県章、市町村章あるいはマーク等の表示用に円形および正方形の銘板も受注生産品として、用意しております。納期、価格等の詳細につきましては、弊社までお問い合わせください。
その他、銘板については、下記をご覧ください。
銘板について
各鉄蓋製品には専用の開閉ハンドルを用意しております。
開閉操作の際は専用の開閉ハンドルをご使用ください。
開閉ハンドルついては、下記をご覧ください。
鉄蓋製品の開閉ハンドルについて
カラー舗装用鉄蓋(化粧用鉄蓋)機能別分類表
鉄蓋の強度基準、各種規格については、下記をご覧ください。
