充填用（充填深さ：16mm） 屋内外用 一般形
適用荷重：歩行用
製品符号：MSXO-M
蓋プレート厚 1mm
※価格には消費税は含まれておりません。
フロアーハッチ
充填用（充填深さ：16mm） 屋内外用 一般形
ステンレス製
適用荷重：歩行用蓋プレート厚 1mm
製品写真
枠高さ：35mm
充填深さ：16mm
製品の特徴
- 落し込み把手付の、ステンレス製です。
- 軽量化のため、蓋厚さをを薄くしました。
- 小口径用の呼称200、250、300、350を設定しています。
- ガタツキ、騒音を防止する、クッション付の受枠です。
フロアーハッチ選定時の注意事項
- 充填用と張物用は、受枠が異なりますので、ご注意ください。
※張物用はこちらをご覧ください。
規格対照表
| 規格名称 | 呼称（サイズ） |
|---|---|
| 公共建築協会評価対象品 | 200,250,300,350,400,450,500,600 |

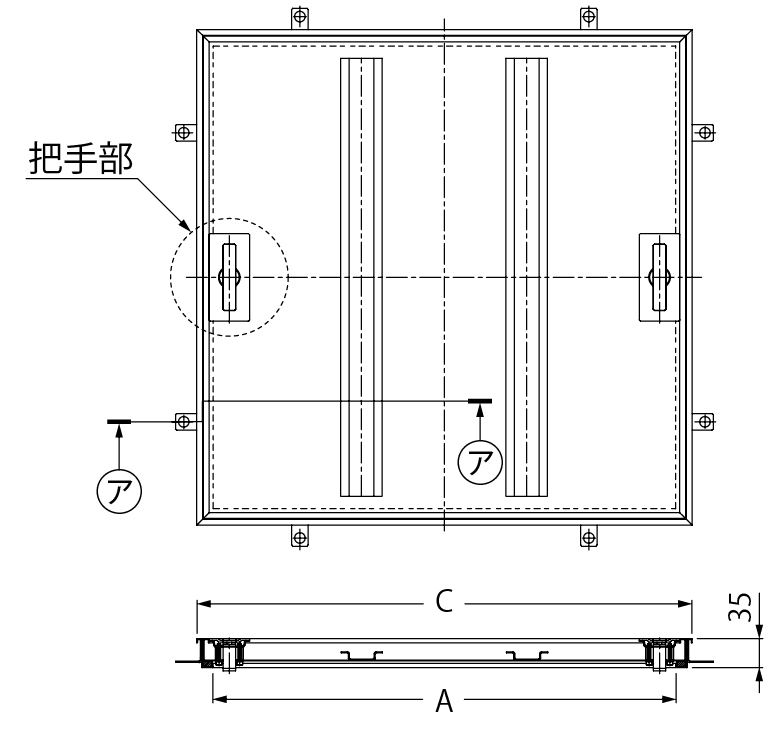

製品図面
（ア−ア断面） 納まり図
把手部 平面詳細図
部品構成
- 蓋
材質：SUS304 - 補強材
材質：SUS304 - 把手
材質：SUS304 - 受枠
材質：SUS304 - クッション
材質：軟質ポリ塩化ビニル - アンカー
材質：SGHC
付属部品
- スペーサー
設計情報
- 呼称200、250、300、350の把手は、蓋の中心に1個です。
施工情報
- 蓋と受枠をセットした状態で施工を行ってください。
また、モルタルの圧力で蓋・受枠が変形する恐れがあります。必ず付属のスペーサーを蓋と受枠の間に差し込んでください。
注文・発注情報
- ご注文の際は、下記要領でご指示ください。
＜例＞MSXO-M-600
ワンポイント情報
寸法・質量表＜単位：mm＞
| 呼称 | A | C | 質量(kg) | 充填時の蓋質量(約・kg) |
|---|---|---|---|---|
| 200 | 160 | 200 | 1.3 | 3 |
| 250 | 210 | 250 | 1.7 | 4 |
| 300 | 260 | 300 | 2.1 | 6 |
| 350 | 310 | 350 | 2.5 | 8 |
| 400 | 360 | 400 | 3.1 | 10 |
| 450 | 410 | 450 | 3.5 | 13 |
| 500 | 460 | 500 | 4.3 | 17 |
| 600 | 560 | 600 | 5.6 | 23 |
価格
| 製品符号-呼称 | 価格（円/組） | 図面･施工要領書等 |
|---|---|---|
| MSXO-M-200 | 23,100 |

|
| MSXO-M-250 | 23,500 |
|
| MSXO-M-300 | 24,400 |
|
| MSXO-M-350 | 26,100 |
|
| MSXO-M-400 | 31,700 |
|
| MSXO-M-450 | 32,000 |
|
| MSXO-M-500 | 36,500 |
|
| MSXO-M-600 | 38,900 |
|
