EXジョイント免震構造建築用

壁部（外壁）　免震エキスパンションジョイント
本体パネルステンレス製プレートタイプ　本体パネル巻き込み防止アーム付

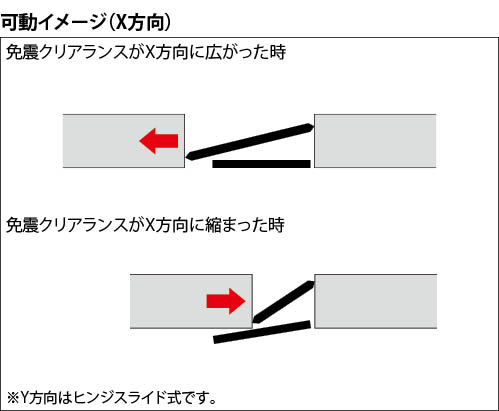

X方向片側せり出し式
Y方向ヒンジスライド式

製品符号：MX22HS

ご採用、ご使用の際の留意点

地震で免震建築物が大きく変位した時、免震エキスパンションジョイントが大きく可動し、その相対変位に追従または吸収する構造ですが、その周辺にいる人に危害を与える可能性を伴います。
建物利用者や通行人に地震時に動く可能性があることが理解され、その範囲内にはできるだけ近づかず、速やかに通過していただけるような注意喚起（屋外サインや表示プレートなど）の表示が必要です。
詳しくは免震エキスパンションジョイントの留意点をご確認ください。

表示プレート内容例

製品写真

免震エキスパンションジョイント MX22HS

性能確認試験動画

製品の特徴

免震クリアランスが広がった時に、クリアランス内への本体パネルの巻き込みを防止します。
壁の奥行き方向において、省スペースで納めることができます。
斜めの外壁面においても、納めることができます。
※ 斜めの外壁面での設置事例はこちらをご覧ください。

納まり図

製品図面

MX22HS

部品構成

本体パネル
材質：SUS304
処理：ヘアライン仕上
ホルダー
材質：SUS304
受下地
材質：SUS304
処理：ヘアライン仕上
ガイドプレート
材質：SUS304
ガイドアーム
材質：SUS304
スプリング
材質：SUS304-WPB
ヒンジ
材質：SUS304
ブラケット
材質：SUS304
アンカーボルト
材質：SUS304
シート受けフレーム
材質：A6063S
補助シート
材質：軟質ポリ塩化ビニル
ナイロンプラグ
材質：ナイロン

設計情報

耐火仕様も製作いたします。
耐火帯の仕様はこちらをご覧ください。
本体パネルの塗装仕上に対応しております。

寸法表＜単位：mm＞

設計可動量（X・Y方向）	製品符号	呼称	本体パネル長さ	性能指標
600	MX22HS	6080	1500（標準長さ）	注1

注1 設計可動量まで損傷しないことを振動台試験により確認済。
但し、人が挟まれるようなすきまが生じるため、性能指標Ａ種には該当しません。
※設計可動量600mmは標準例です。
※設計者のご依頼により、他の設計可動量にもご対応させていただきますので、弊社までご相談ください。
※性能指標について

耐風圧性能

基準風速　Vo	建築物の高さと軒の高さとの平均　H	地表面粗度区分	設計風圧力　W
36m/s	30m	Ⅱ	正圧： 2,904N/㎡　負圧：-2,366N/㎡ ※

※本製品は上記条件により算出した設計風圧力に対して本体パネル、ホルダー、ブラケット等の強度は満たしております。
ただし、本体パネルは負圧249N/㎡（風速11m/s）で開き始めるスプリングの設計強度となっております。
※設計者のご依頼により、他の条件（基準風速、建物の高さ、立地条件）の耐風圧性能にもご対応させていただきますので、弊社までご相談ください。
