製品符号：SBTM
目地すきま6mm
※価格には消費税は含まれておりません。
※本体は1ｍ当りの価格です。
※価格には消費税は含まれておりません。
※受枠は両側1ｍ当りの価格です。
※幅決めプレート付の場合は、両側1m当り1,600円を加算してください。
クリーンピット
浴室タイル用（充填深さ30mm） 目地すきま6mm クッション付ステンレス製排水ピット蓋
適用荷重：歩行用（3,500N/m2）目地すきま6mm
製品写真
適合受枠：TL60
※写真のタイルは含まれません。
製品の特徴
- 浴室・プールサイドなど裸足で利用される場所に適しています。
- 厚さ30mmまでの石材・タイルなど、床仕上材が充填できます。
- オールステンレス製のピット蓋です。
- スリット排水目地のすきま6mmは、足の指が入りにくく安全です。
- スリット端部はオープンエンドです。
- クッションが、ガタツキや音鳴りを防止します。
施工例

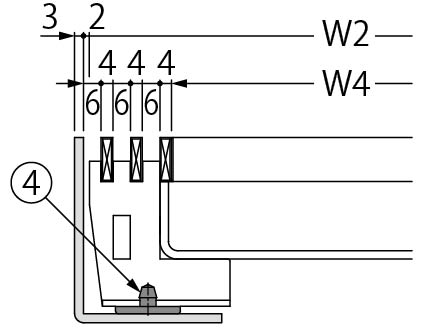

製品図面
開口寸法
部品構成
- 蓋
材質：SUS304 - 目地
材質：SUS304 - 受枠
材質：SUS304 - クッション
材質：EPDM - アンカー
材質：SECC
別売部品
注文・発注情報
- 片側スリットタイプの製作も可能です。
- 標準品以外も製作いたします。仕様、寸法等をご指示ください。
寸法表＜単位：mm＞
| ピット幅 | 呼称 | W1 | W2 | W3 | W4 | 開口面積（mm2） | |
|---|---|---|---|---|---|---|---|
| 150 | 240×600×60 | 150 | 240 | 250 | 184 | 21,348 | |
| 200 | 290×600×60 | 200 | 290 | 300 | 234 | 21,348 | |
| 250 | 340×600×60 | 250 | 340 | 350 | 284 | 21,348 | |
| 300 | 390×600×60 | 300 | 390 | 400 | 334 | 21,348 | |
質量
| 呼称 | 蓋質量（kg） | 床仕上材充填時の蓋質量（約・kg） |
|---|---|---|
| 240×600×60 | 5.8 | 16 |
| 290×600×60 | 6.6 | 19 |
| 340×600×60 | 7.3 | 22 |
| 390×600×60 | 8.1 | 26 |
価格
| 製品符号−呼称 | 価格(円/m) | 図面・施工要領書等 |
|---|---|---|
| SBTM 240×600×60 | 91,500 |     |
| SBTM 290×600×60 | 101,300 | |
| SBTM 340×600×60 | 117,100 | |
| SBTM 390×600×60 | 120,900 | |
※本体は1ｍ当りの価格です。
受枠 価格
| 製品符号 | 価格（円/m） | コーナー加工費 （円/直角1ヶ所当り） |
エンドプレート加工費 （円/片側1ヶ所当り） |
|---|---|---|---|
| ステンレス製受枠 クッションなし TL60 | 22,000 | 2,500 | 7,500 |
※受枠は両側1ｍ当りの価格です。
※幅決めプレート付の場合は、両側1m当り1,600円を加算してください。
