ラインピット

樹脂タイル用 ステンレス目地 配線・配管ピット蓋

SC-15

製品写真

SC-15

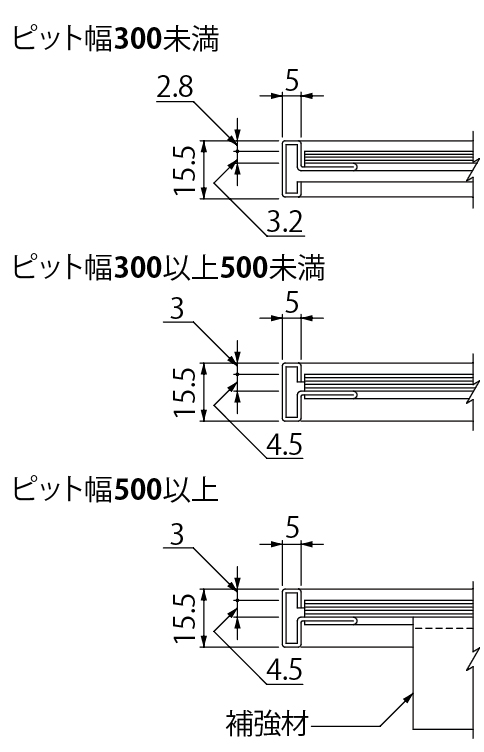

製品図面

SC-15
SC-15

SC-15


    部品構成

  1. 蓋フレーム
    材質:SUS304
  2. プレート
    材質:SGHC
  3. 把手カバー
    材質:SUS304

適応受枠

アルミニウム製 ステンレス製
AF15LB・AF15LD・AF15AT SF15B・SF15D

    設計情報

  • 樹脂タイル、長尺シート貼物用蓋で、適応床仕上材の厚みは、2.8mm以下です。

    注文・発注情報

  • 標準品以外も製作致します。仕様、寸法等をご指示ください。
    蓋フレームはロールフォーミング材を使用しています。

寸法表<単位:mm>

呼称 ピット幅 W L T t 質量(kg)
200×600×15 150 200 599.5 15.5 3.2  3.5
250×600×15 200 250 599.5 15.5 3.2  4.2
300×600×15 250 300 599.5 15.5 3.2  5.0
350×600×15 300 350 599.5 15.5 4.5  7.8
400×600×15 350 400 599.5 15.5 4.5  9.5
450×600×15 400 450 599.5 15.5 4.5 10.0
500×600×15 450 500 599.5 15.5 4.5 11.1

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/m) 図面等
SC−15 200×600×15 18,700 cad図面dxf図面dwg図面dwg図面ご使用願い図
SC−15 250×600×15 20,300 cad図面dxf図面dwg図面dwg図面ご使用願い図
SC−15 300×600×15 21,400 cad図面dxf図面dwg図面dwg図面ご使用願い図
SC−15 350×600×15 24,000 cad図面dxf図面dwg図面dwg図面ご使用願い図
SC−15 400×600×15 25,800 cad図面dxf図面dwg図面dwg図面ご使用願い図
SC−15 450×600×15 27,500 cad図面dxf図面dwg図面dwg図面ご使用願い図
SC−15 500×600×15 29,300 cad図面dxf図面dwg図面dwg図面ご使用願い図

※価格は蓋のみ(受枠は別途)の価格です。

部品価格(消費税は含まれておりません)

部品名 価格(円/個)
ステンレス把手 2,100
薄型ステンレス把手把手 3,000
三角形切り欠き(目地付) 4,200
端部切り欠き(目地付) 3,200
ラインプロテクターA 3,200
ラインプロテクターB付 2,700
