カネソウのスクリーナー情報はこちら

スクリーナー

外構用 ステンレス製 みぞ用(すきま2mm) ノンスリップタイプ

SCN-E

製品写真

SCN-E

製品の特徴

  • 蓋の強度基準は道路橋示方書 歩道等の群集荷重に基づき、5.0kN/uの等分布荷重に耐える仕様です。
  • 歩道や人工地盤などでご利用いただける、スクリーナーです。
  • ベビーカーや車いすなどが安全に通行できるすきま2mmです。
  • 滑り抵抗係数C.S.R=0.4以上を確保したノンスリップタイプです。


滑り抵抗係数C.S.Rについてはこちら

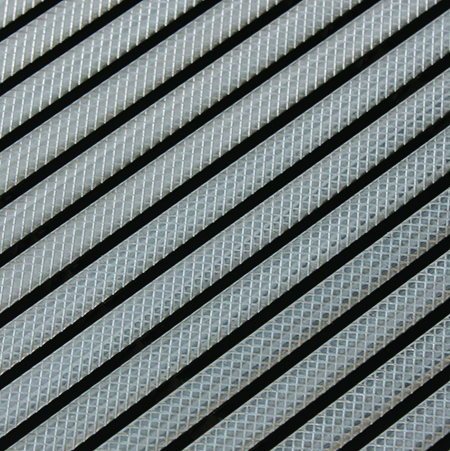

ノンスリップ形状



製品図面

SCN-E


メインバー形状

SCN-E

SCN-E


部品構成

  1. メインバー 材質:SUS304
  2. クロスバー 材質:SUS304
  3. サイドバー 材質:SUS304

適応受枠

アルミニウム製 ステンレス製
AF20B(一般型) SF20B(一般型)
SF20D(打込型)
RL-20(一般型)

    注文・発注情報

  • 標準品以外も製作致しますので、寸法をご指示ください。
  • 蓋の持ち上げには開閉ハンドル U型をご使用ください。

開閉ハンドル U型


寸法・質量表<単位:mm>

呼称 ピット幅 W 質量(kg)
150×500×20 100 150 2.4
200×500×20 150 200 3.2
250×500×20 200 250 4.0
300×500×20 250 300 4.6
350×500×20 300 350 5.4

集水桝蓋の寸法表<単位:mm>

呼称 桝寸法 A 質量(kg)
350×350×20 300 350 3.9
400×400×20 350 400 4.9
450×450×20 400 450 6.3
500×500×20 450 500 7.7


価格(消費税は含まれておりません)

製品符号−呼称 価格(円/m) 図面等
SCN-E 150×500×20 49,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
SCN-E 200×500×20 53,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
SCN-E 250×500×20 59,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
SCN-E 300×500×20 65,800 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
SCN-E 350×500×20 72,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図

集水桝蓋の価格(消費税は含まれておりません)

製品符号−呼称 価格(円/枚) 図面等
SCN-E 350×350×20 31,500 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
SCN-E 400×400×20 49,100 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
SCN-E 450×450×20 53,100 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
SCN-E 500×500×20 57,200 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図

開閉ハンドルの価格(消費税は含まれておりません)

製品符号 価格(円/個) 図面等
開閉ハンドル U型 2,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
