カラー舗装用みぞ蓋

インターロッキングブロック用
充填深さ65mm　集水桝用　目地すきま6mm／11mm　クッション付ステンレス製蓋

適用荷重：歩行用（5.0kN/ｍ2）
カラー舗装用みぞ蓋の強度基準はこちらをご覧ください。
製品符号：SSBW-M
目地すきま6mm（P=10）/ 目地すきま11mm（P=15）

製品写真


※写真のブロックは含まれません。

製品の特徴

  • 舗装材を充填できるオールステンレスの集水桝用排水みぞ蓋です。
  • スリット排水目地のすきまは6mm（P=10）と11mm（P=15）の2タイプで、排水口を意識せずに通行できます。
  • 蓋裏にクッションが付いており、ガタツキ、騒音を防止します。
  • 目地部に凹凸を施した滑り止め模様付や桝内径350用も製作可能です。
  • 強度は歩行用で、車両の通行のない5.0kN/㎡までの荷重がかかる場所に使用できます。

製品図面

開口寸法

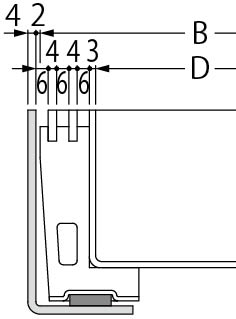

目地すきま6mm（P=10）

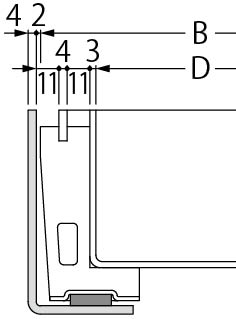

目地すきま11mm（P=15）

部品構成

  1. 蓋
    材質：SUS304
  2. 目地
    材質：SUS304
  3. 受枠
    材質：SUS304
  4. クッション
    材質：クロロプレンゴム
  5. アンカー
    材質：SECC

別売部品

注文・発注情報

  1. 桝内径350用も製作可能です。
  2. ご注文の際は、目地ピッチをご指示ください。
    ＜例＞
    SSBW-M-450　P=10
    SSBW-M-450　P=15

寸法表＜単位：mm＞

桝内径 呼称 A B C D E H1 H2 h t 開口面積（mm2）
P=10 P=15
300×300 300 300 390 402 336 384 95 99 65 3 13,824 16,896
450×450 450 450 540 552 486 534 95 99 65 3 19,224 23,496
500×500 500 500 590 602 536 584 95 99 65 3 21,024 25,696
600×600 600 600 690 702 636 684 95 99 65 3 24,624 30,096

質量

呼称 蓋質量（kg） 舗装材充填時の蓋質量（約・kg） 受枠質量（kg）
300 7.4 31 8.2
450 12.0 56 11.1
500 14.3 69 12.0
600 18.5 94 13.9

目地すきま6mm（P=10）　価格

桝内径 製品符号 呼称 価格（円/組） 図面・施工要領書等
300×300 SSBW-M 300 81,200 CAD図面DXF図面DWG図面ご使用願い図
450×450 SSBW-M 450 110,100 CAD図面DXF図面DWG図面ご使用願い図
500×500 SSBW-M 500 134,900 CAD図面DXF図面DWG図面ご使用願い図
600×600 SSBW-M 600 163,000 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

目地すきま11mm（P=15）　価格

桝内径 製品符号 呼称 価格（円/組） 図面・施工要領書等
300×300 SSBW-M 300 79,300 CAD図面DXF図面DWG図面ご使用願い図
450×450 SSBW-M 450 107,500 CAD図面DXF図面DWG図面ご使用願い図
500×500 SSBW-M 500 132,100 CAD図面DXF図面DWG図面ご使用願い図
600×600 SSBW-M 600 157,400 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
