ボーダースリット

U字溝用スリットみぞ蓋 敷地境界用 スリット幅24mm  細目タイプ(すきま6mm)
スチール製スリット/スチール製枠

蓋:VSGB スリットすきま6mm(P=9)
枠:BKIT-E S=24

製品写真

VSGB+BKIT-E

製品の特徴

  • 舗装空間のデザイン性を向上させる、開口幅24mmの極細スリットみぞ蓋です。
  • スリット蓋には、跳ね上がりや騒音を防止する固定用のクリップ金具が付いています。
  • 敷地境界側の側面をフラットな形状にすることにより、開口部を敷地境界間際に設置できます。
  • JIS A 5372 推奨仕様E-1 U形側溝、推奨仕様E-2 上ぶた式U形側溝に適用します。
  • 強度はT-14用・T-2用を設定しています。
    U字溝付スリットみぞ蓋の強度基準はこちらをご覧ください。

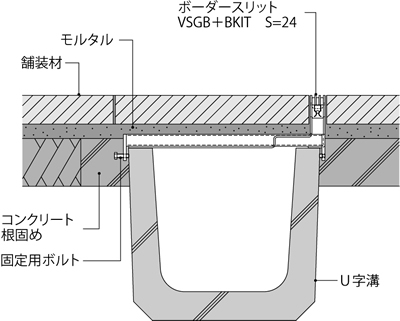

VSGB+BKIT-E 納まり図


VSGB+BKIT-E

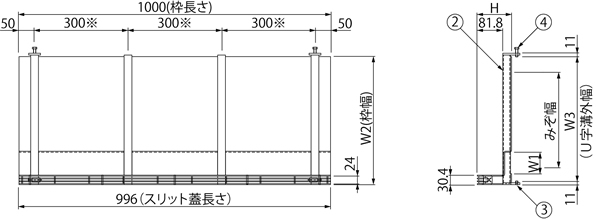

製品図面

BKIT-E+VSGB

※枠の補強梁は、T-14仕様の場合5本、取付ピッチ225mmとなります。
BKIT-E+VSGB


    部品構成

  1. スリット蓋
    材質:SS400
    処理:溶融亜鉛めっき

  2. 材質:SPHC
    処理:溶融亜鉛めっき
  3. 六角穴付き止めねじ
    材質:SS400(M8×12)
    処理:電気亜鉛めっき
  4. 六角ボルト
    材質:SS400(M8×25)
    処理:電気亜鉛めっき
  5. クリップ金具
    材質:SUS304

    付属部品

  • 六角棒スパナ 呼び4

    設計情報

  • 枠の端尺最小寸法はL=300mmです。
    蓋の開閉には、E型ハンドルをご使用ください。
    枠端部にエンドプレート加工が必要な場合はご指示ください。

    注文・発注情報

  • ご注文の際は、蓋および枠の製品符号・呼称をご指示ください。
    <例>T-14・みぞ幅150用の場合
       蓋:VSGB-0219
       枠:BKIT-14E-1520 S=24


寸法表<単位:mm>

適用荷重 みぞ幅 蓋呼称 蓋質量(kg) 枠呼称 W1 W2 W3 H 枠質量(kg)
T-14 150 0219 0.9 14E-1520 S=24 69 221 210 125 15.2
180 0219 0.9 14E-1820 S=24 69 261 250 125 16.8
240 0219 0.9 14E-2420 S=24 69 341 330 125 20.1
300 0219 0.9 14E-3020 S=24 69 411 400 125 22.9
T-2
(歩行用兼用)
150 0219 0.9 2E-1520 S=24 69 221 210 110 12.4
180 0219 0.9 2E-1820 S=24 69 261 250 110 13.7
240 0219 0.9 2E-2420 S=24 69 341 330 110 16.2
300 0219 0.9 2E-3020 S=24 69 411 400 110 18.4


VSGB スリットすきま6mm(P=9) 価格(消費税は含まれておりません)

適用
荷重
スリット蓋 価格
(円/セット)
図面・取扱説明書等
製品符号 呼称 価格
(円/枚)
製品符号 呼称 価格
(円/枚)
T-14 VSGB 0219 5,700 BKIT 14E-1520
S=24
22,600 28,300
VSGB 0219 5,700 BKIT 14E-1820
S=24
25,000 30,700
VSGB 0219 5,700 BKIT 14E-2420
S=24
30,400 36,100
VSGB 0219 5,700 BKIT 14E-3020
S=24
36,300 42,000
T-2 VSGB 0219 5,700 BKIT 2E-1520
S=24
19,100 24,800
VSGB 0219 5,700 BKIT 2E-1820
S=24
20,300 26,000
VSGB 0219 5,700 BKIT 2E-2420
S=24
22,500 28,200
VSGB 0219 5,700 BKIT 2E-3020
S=24
25,700 31,400
