排水ユニット
玄関や浴室に設置する水切りユニットです

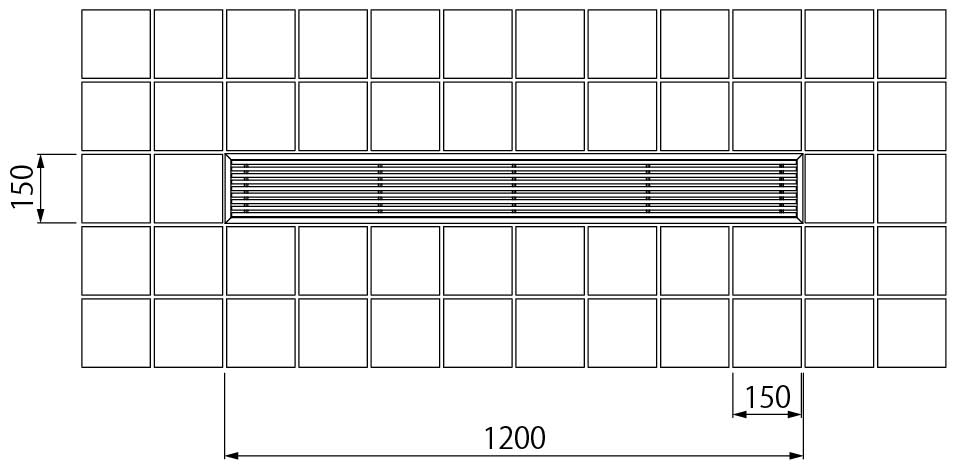

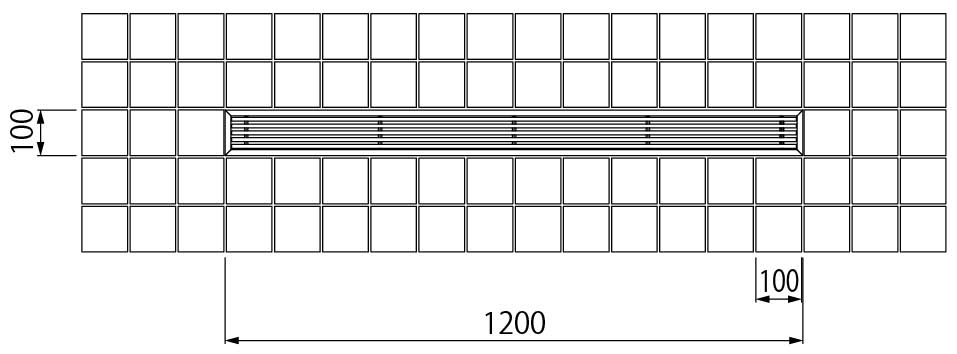

100角・150角タイルの目地割りに合うトラフ寸法で、きれいに納まります。
蓋はステンレス製スリットと、素足にやさしい樹脂製スリットを設定。設置場所や用途に応じて、お選びいただけます。
スリット蓋の裏側には、ゴミ集積用のバスケットが付いており、清掃が容易に行えます。
蓋はステンレス製スリットと、素足にやさしい樹脂製スリットを設定。設置場所や用途に応じて、お選びいただけます。
スリット蓋の裏側には、ゴミ集積用のバスケットが付いており、清掃が容易に行えます。

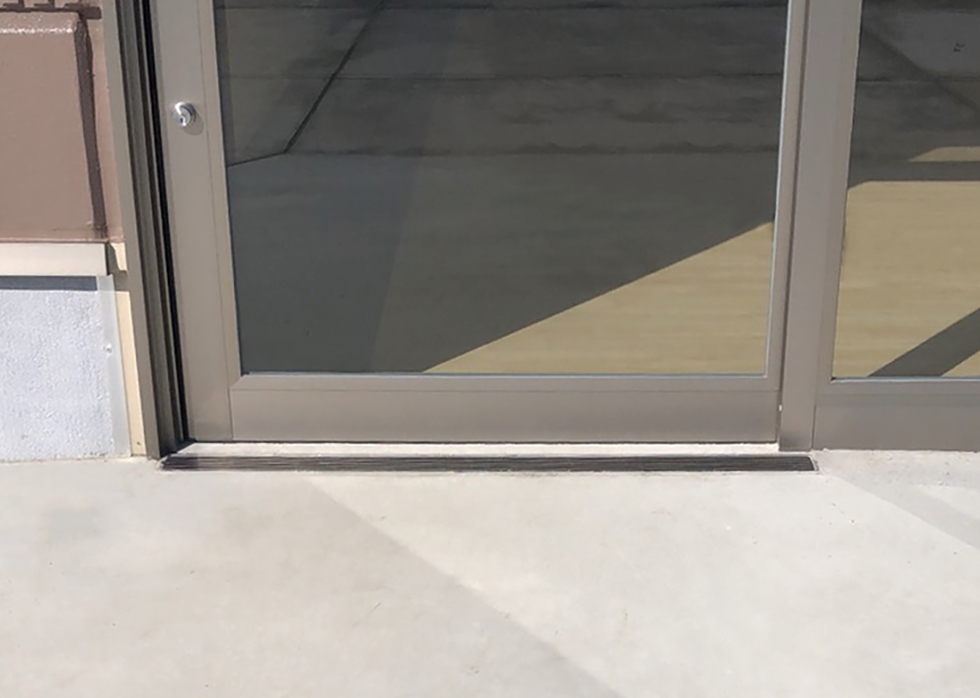

このような場所でお使いいただけます

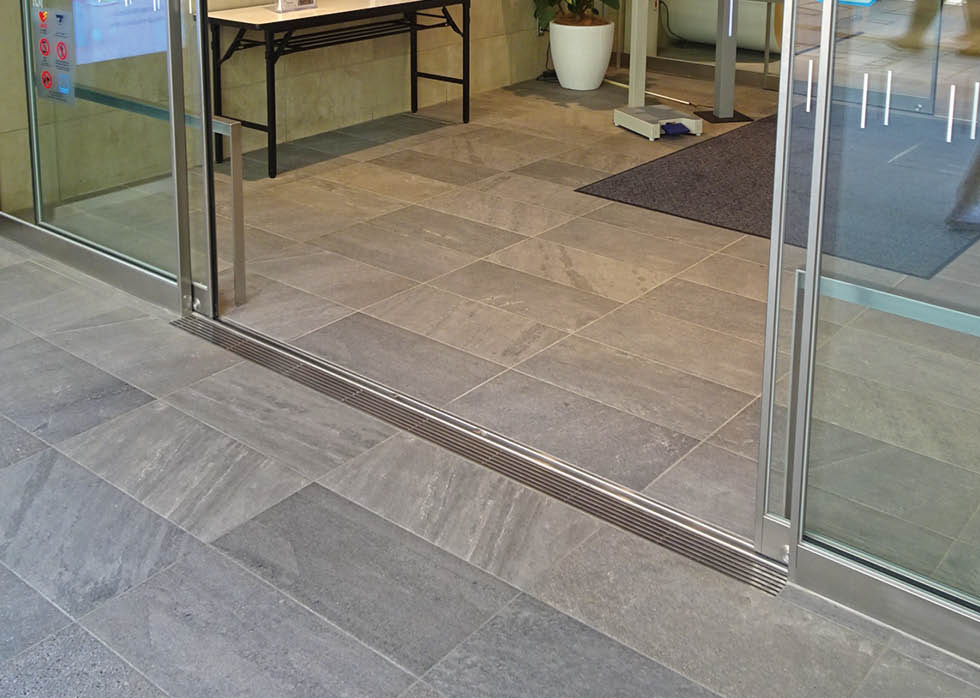

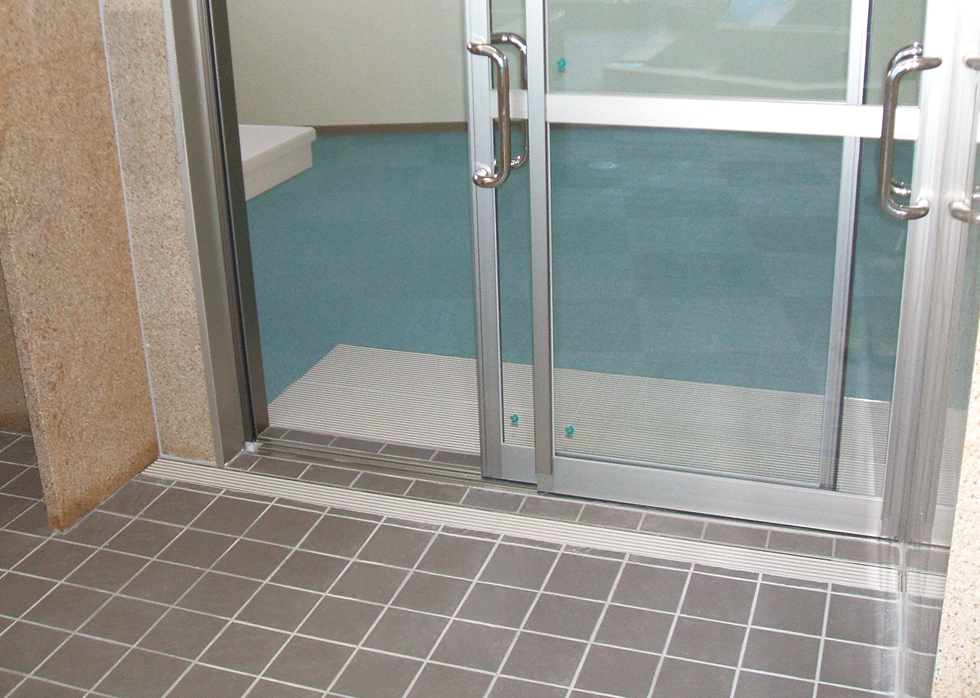

玄関（エントランス）
バルコニー出入口

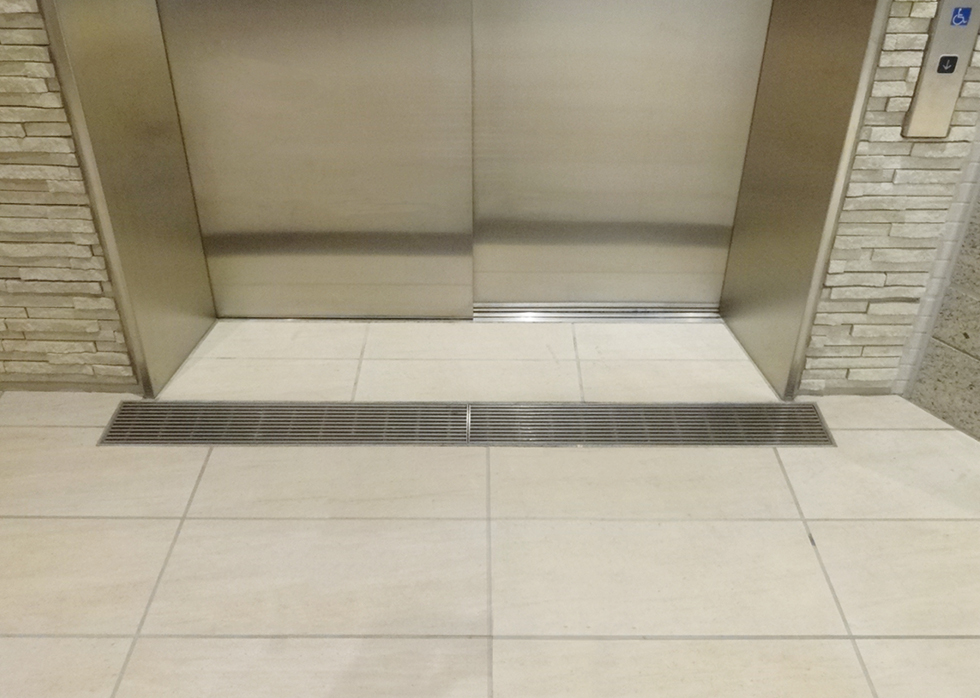

エレベーター出入口
浴室出入口
強度基準
排水ユニットの強度基準は下表のとおりです。| 強度 | 荷重 | 基準・規格 |
|---|---|---|
| 歩行用 | 等分布荷重 3,500N/㎡ | 建築基準法施行例 第85条 積載荷重 |
スリット蓋タイプの特徴

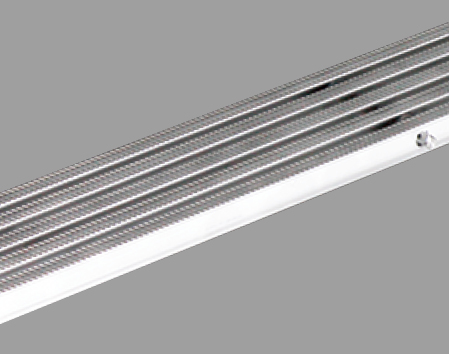

ステンレス製スリット蓋

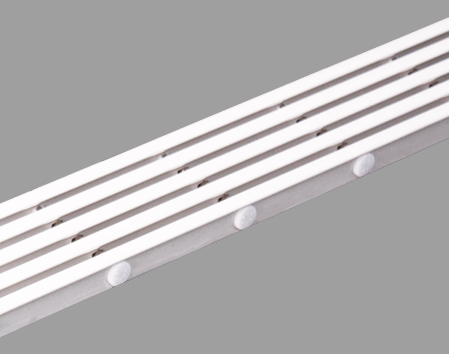

樹脂製スリット蓋

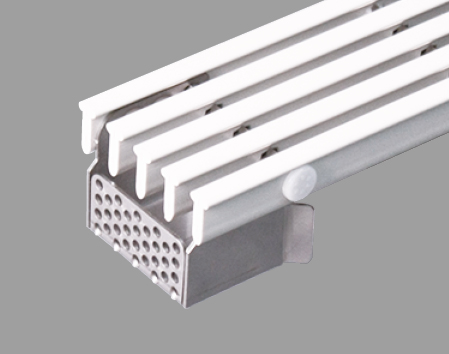

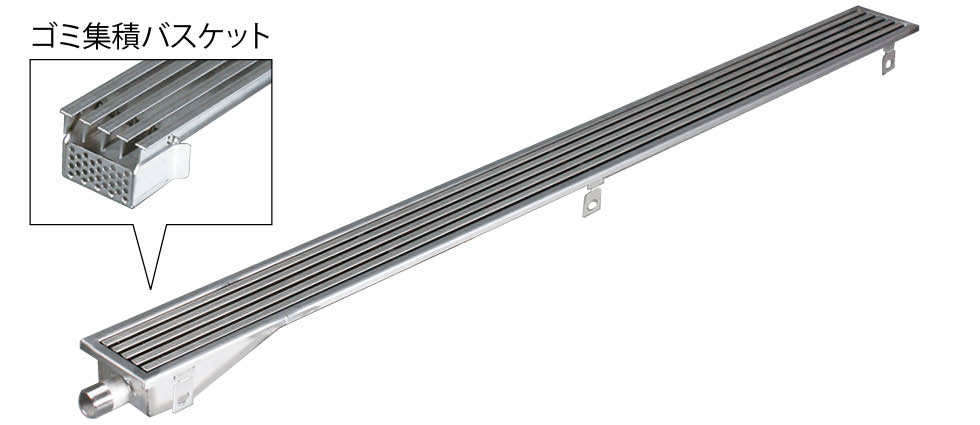

ゴミ集積バスケット
スリット蓋裏側にゴミ集積バスケットが付いており、落葉やゴミの流出を防ぐとともに、簡単に清掃することができます。（画像は端部排水よこ引き用）
スリット蓋裏側にゴミ集積バスケットが付いており、落葉やゴミの流出を防ぐとともに、簡単に清掃することができます。（画像は端部排水よこ引き用）
音鳴り防止クッションゴム
スリット蓋裏側のクッションゴムが、通行時の音鳴りやガタツキを防止します。
（ステンレス製スリット蓋のみ）
スリット蓋裏側のクッションゴムが、通行時の音鳴りやガタツキを防止します。
（ステンレス製スリット蓋のみ）
トラフ排水型式について
端部排水と中央部排水を取り揃えております。排水口には、排水管接続用20Aニップルが溶接固定されております。ソケットを使用して、塩化ビニル管などを接続できます。

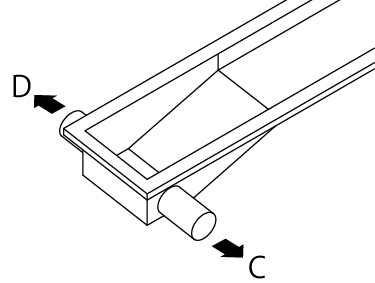

また、排水方向は「よこ引き用」と「たて引き用」があります。端部排水については、20Aニップルの位置は図－１に示すようにC,D方向に変更可能です。
【端部排水】

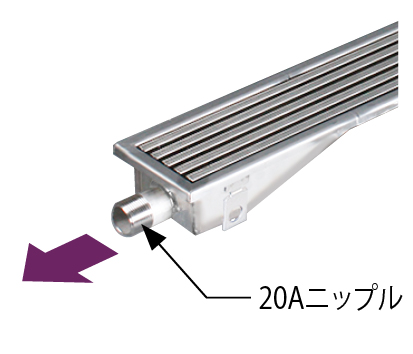

よこ引き用

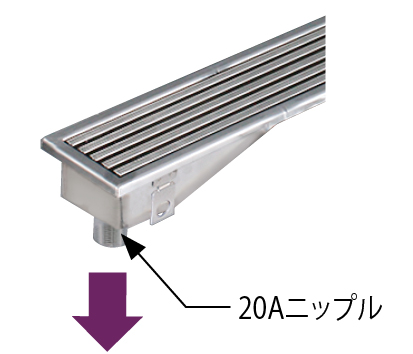

たて引き用
図－１
20Aニップルの位置を変更することもできます。
20Aニップルの位置を変更することもできます。

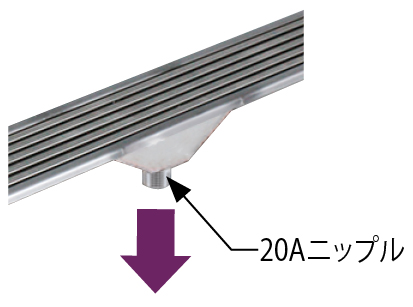

【中央部排水】

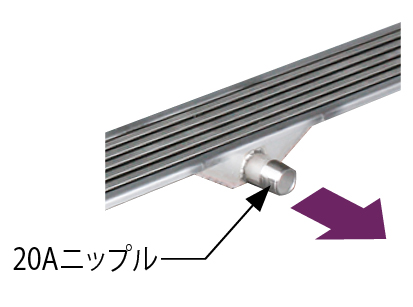

よこ引き用
たて引き用
機能別分類表
| 使用場所 | スリット材質 | 排水型式 | 排水方向 | 製品符号 | 製品写真 | タイルサイズ |
|---|---|---|---|---|---|---|
| 玄関（エントランス）、 バルコニー出入口、 エレベーター出入口 |

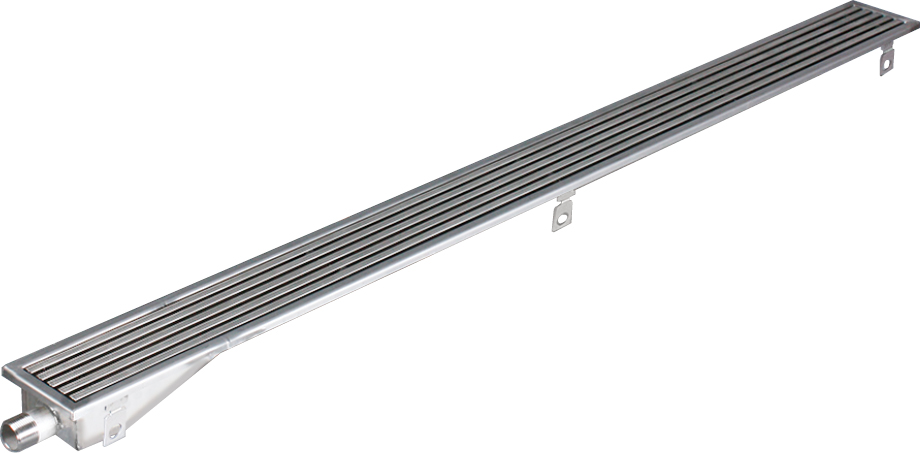

ステンレス製 | 端部排水 | よこ引き用 | SEDS-E |  |
100角、150角 |

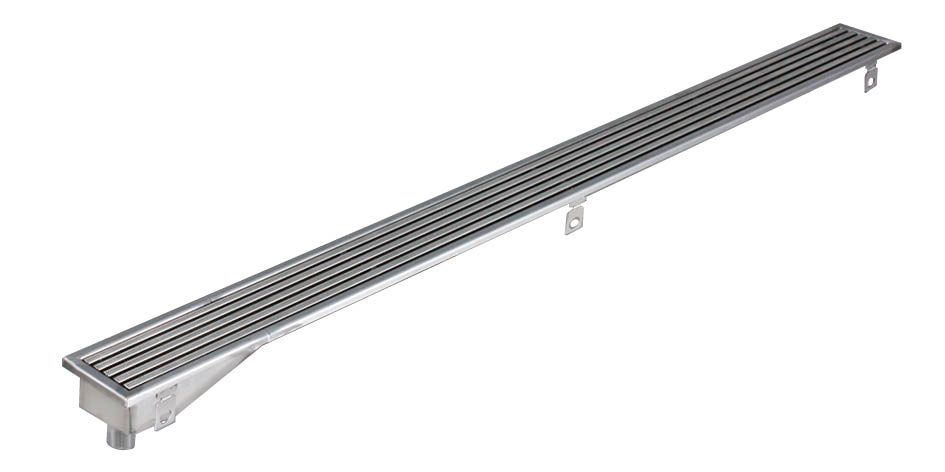

| ステンレス製 | 端部排水 | たて引き用 | SEDS-EV |  |
100角、150角 | |

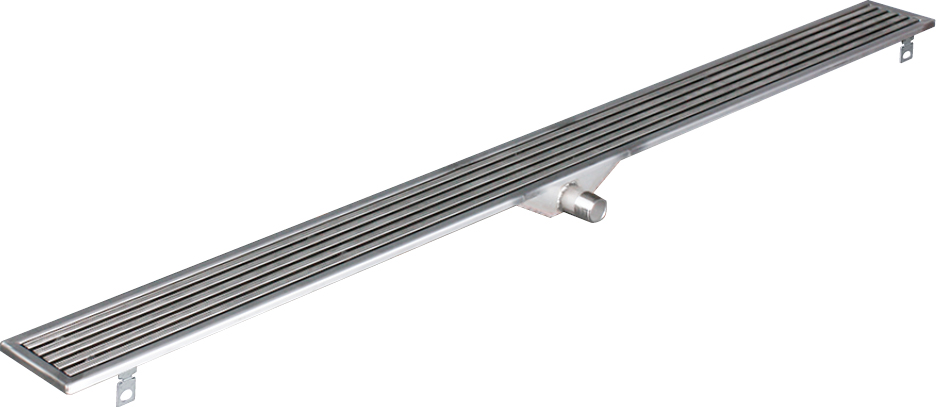

| ステンレス製 | 中央部排水 | よこ引き用 | SEDS-C |  |
100角、150角 | |

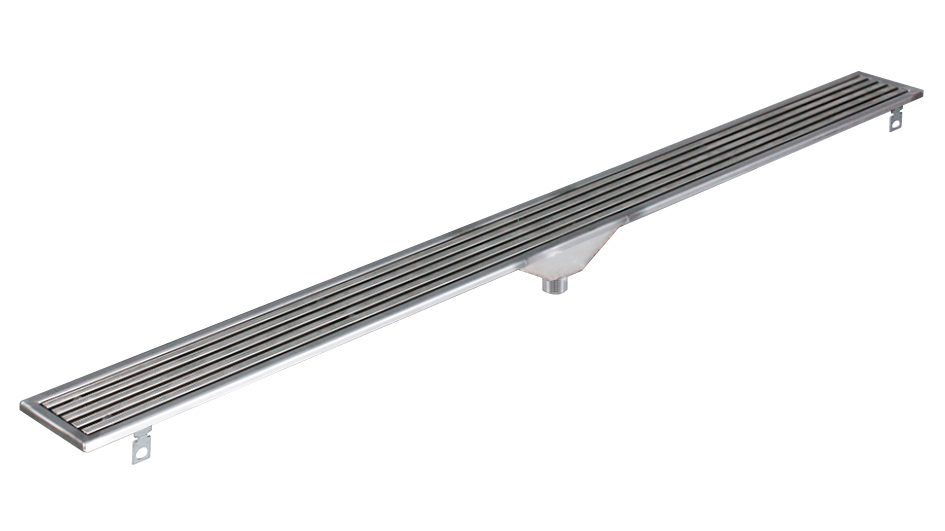

| ステンレス製 | 中央部排水 | たて引き用 | SEDS-CV |  |
100角、150角 | |

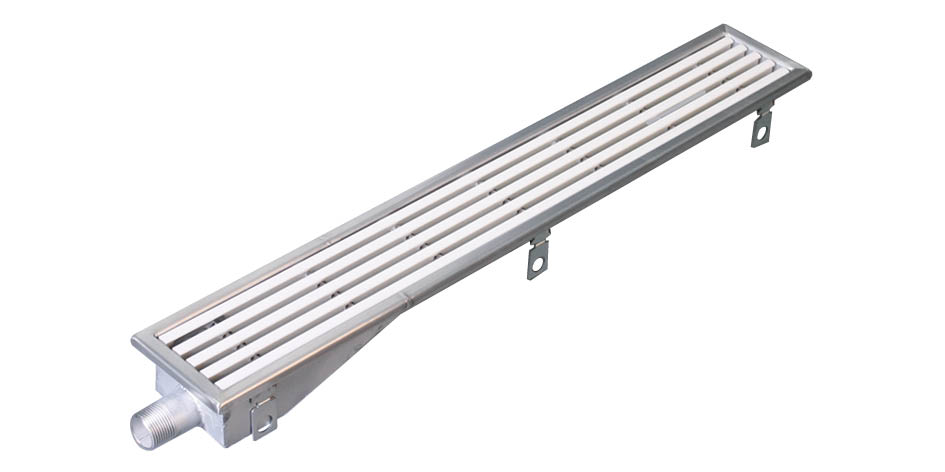

| 浴室出入口 | 樹脂製 | 端部排水 | よこ引き用 | SEDP-E |  |
100角、150角 |

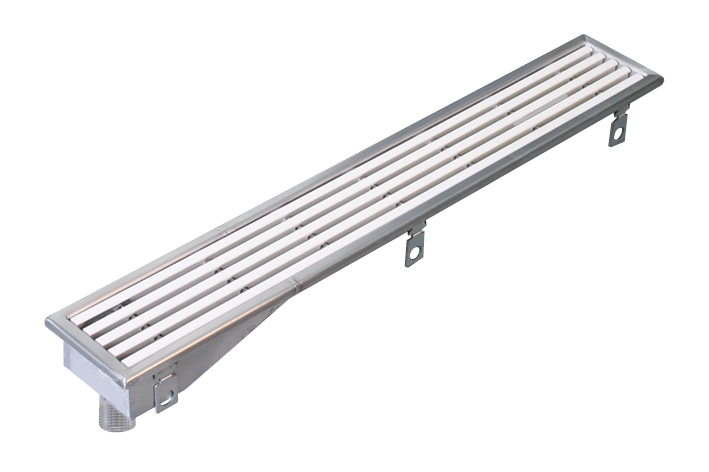

| 樹脂製 | 端部排水 | たて引き用 | SEDP-EV |  |
100角、150角 | |

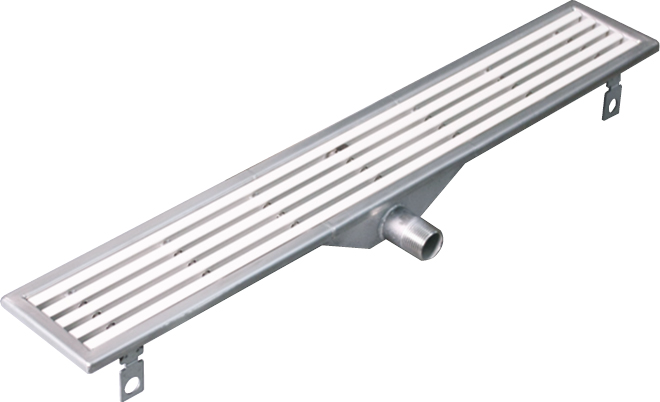

| 樹脂製 | 中央部排水 | よこ引き用 | SEDP-C |  |
100角、150角 | |

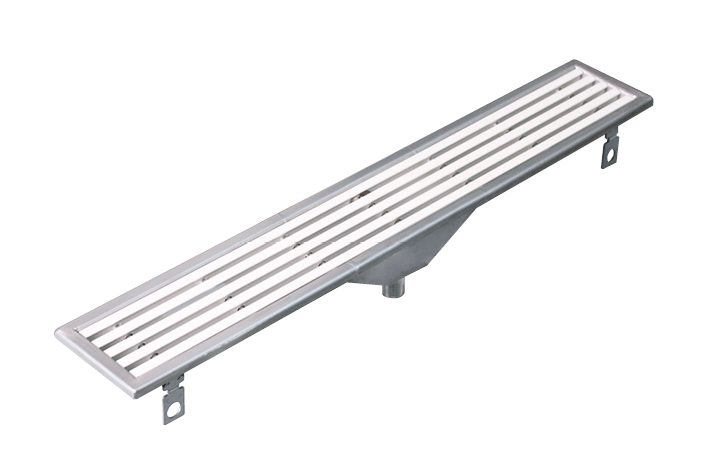

| 樹脂製 | 中央部排水 | たて引き用 | SEDP-CV |  |
100角、150角 |
