- EXジョイント免震構造建築用
- MX66RB-F
カネソウのEXジョイント情報はこちら
床部（屋内床・屋外床）
X方向スライド式
Y方向スライド式
強度（標準時）：歩行用（3,500N/㎡）
製品符号：MX66RB-F
建物利用者や通行人に地震時に動く可能性があることが理解され、その範囲内にはできるだけ近づかず、速やかに通過していただけるような注意喚起（屋外サインや表示プレートなど）の表示が必要です。
詳しくは免震エキスパンションジョイントの留意点をご確認ください。
表示プレート内容例
※設計可動量600mmは標準例です。
※設計者のご依頼により、他の設計可動量にもご対応させていただきますので、弊社までご相談ください。
※性能指標について
※価格には消費税は含まれておりません。
※価格は1ｍ当りの材料価格です。なお、端数は0.5ｍ単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
EXジョイント免震構造建築用
床部（屋内床・屋外床）
本体パネルステンレス鋼板製 ノンスリップタイプ（突起加工付） 両側スロープ仕様
X方向スライド式Y方向スライド式
強度（標準時）：歩行用（3,500N/㎡）
受注生産品
ご採用、ご使用の際の留意点
地震で免震建築物が大きく変位した時、免震エキスパンションジョイントが大きく可動し、その相対変位に追従または吸収する構造ですが、その周辺にいる人に危害を与える可能性を伴います。建物利用者や通行人に地震時に動く可能性があることが理解され、その範囲内にはできるだけ近づかず、速やかに通過していただけるような注意喚起（屋外サインや表示プレートなど）の表示が必要です。
詳しくは免震エキスパンションジョイントの留意点をご確認ください。
表示プレート内容例
製品写真
性能確認試験動画
製品の特徴
- オールステンレス製で屋内でも屋外でもご利用いただけます。
- 本体パネル全面に凸加工を施したノンスリップタイプです。清掃し易い表面模様でメンテナンス性にも優れます。
滑り抵抗係数C.S.Rについてはこちら - 本体パネルの先端側と受枠側の両端にスロープを設けた仕様です。
緩やかな傾斜（1/8勾配）で歩行者通過時の安全性を確保します。

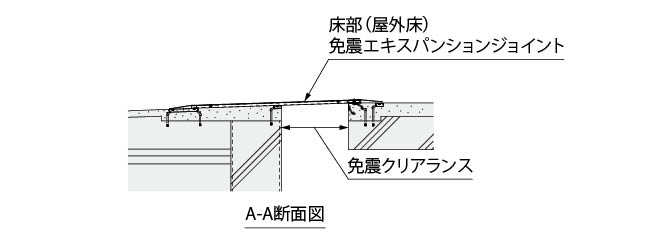

納まり図

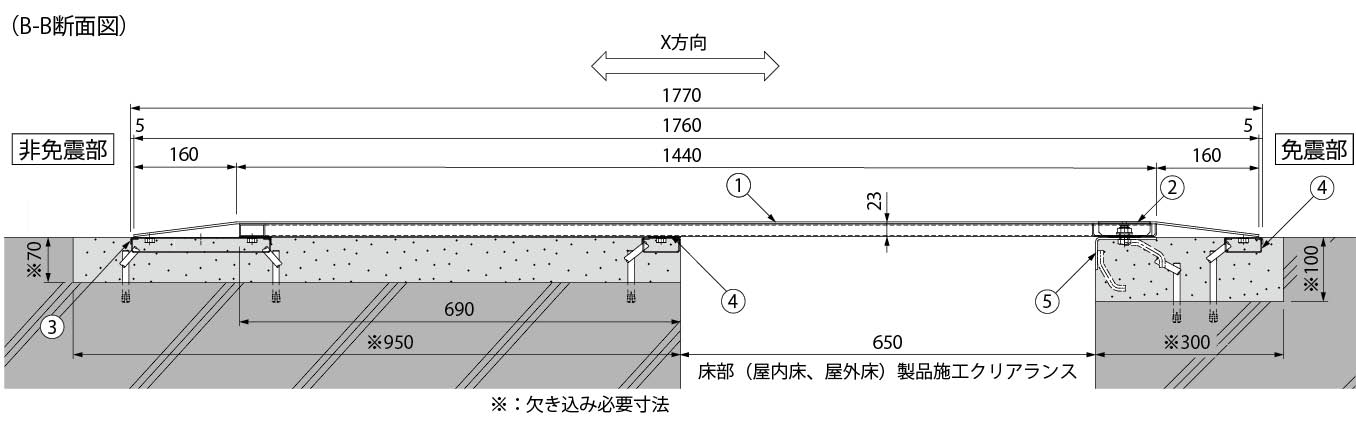

製品図面（標準時）
部品構成
- 本体パネル
材質：SUS304
処理：ヘアライン - キャップ
材質：SUS304
処理：ヘアライン - 受下地A
材質：SUS304 - 受下地B
材質：SUS304 - 受枠
材質：SUS304
付属部品
- レベラー
- 許容残留変位は50mmです。
- 敷設およびメンテナンス時の開閉に便利な吊り上げ用ナット付仕様も製作いたします。
- 側面固定受枠も設定しています。
ご注文は下記の要領でご指示ください。
＜例＞
MX66RB-F-K-M-6075
- 耐火仕様も製作いたします。
耐火帯の仕様はこちらをご覧ください。
設計情報
施工情報
- 付属のレベラーにより、受下地と受枠の幅決めが簡単に精度良く行えます。
寸法表＜単位：mm＞
| 設計可動量 （X・Y方向） |
製品符号 | 呼称 | 本体パネル長さ | 本体パネル質量 | 性能指標 |
|---|---|---|---|---|---|
| 600 | MX66RB-F | 6065 | 958（標準長さ） | 60kg/枚 | A種 |
※設計者のご依頼により、他の設計可動量にもご対応させていただきますので、弊社までご相談ください。
※性能指標について
価格
| 製品符号－呼称 | 設計可動量 （X・Y方向） |
価格（円/ｍ） | 図面・施工要領書等 |
|---|---|---|---|
| MX66RB-F-6065 | 600mm | 735,000 |       |
※価格は1ｍ当りの材料価格です。なお、端数は0.5ｍ単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
