製品符号：PQ-H-A-15
※図面データは受枠SF15Bとの組み合わせ例です。
※価格には消費税は含まれておりません。
※価格には消費税は含まれておりません。
クリーンピット
ステンレス製 縦目タイプ 細目ノンスリップタイプ（ローレット模様）グレーチング（すきま6mm）
適用荷重：歩行用（3,500N/m2）製品写真
製品の特徴
- 環境に配慮した生産方法を採用しています。
- コストパフォーマンスに優れています。
- メインバーは水切れが良い縦目タイプで、マンション出入口、店舗出入口、エレベーター前などにお使いいただけます。
- メインバーのすきまは、ベビーカー、ハイヒールの通過に適した6mmです。
- 滑り抵抗係数C.S.R=0.5以上を確保したノンスリップタイプです。
ノンスリップ形状

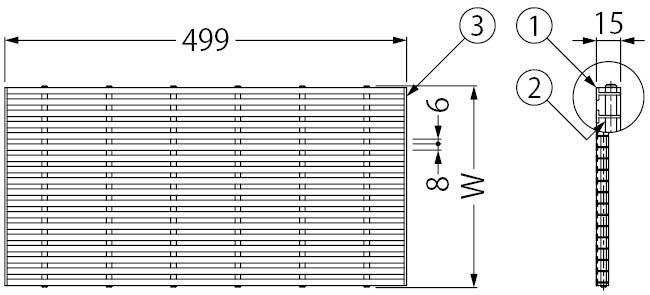

製品図面
蓋詳細図
メインバー形状
部品構成
- メインバー
材質：SUS304 - クロスバー
材質：SUS304 - サイドバー
材質：SUS304
別売部品
適合受枠
| アルミニウム製 | ステンレス製 |
|---|---|
| AF15B（一般型）・ AF15D（打込型）・ AF15AT（特殊防滑長尺シート用） |
SF15B（一般型）・ SF15D（打込型）・ RL-15（一般型） |
注意
- 本製品は、頻繁に人が通行する場所、台車等が通行する場所、厨房などでグレーチングの上で常時作業を行うような場所、衝撃が加わる場所には使用しないでください。
- 人通りが集中する場所では、DQ-W-A-15をご使用ください。
設計情報
- W寸法は150・200・250のみの設定です。
上記以外の寸法が必要な場合はYQ-H-A-15をご使用ください。
寸法・質量表＜単位：mm＞
| 呼称 | ピット幅 | W | 質量（kg） |
|---|---|---|---|
| 150×500×15 | 100 | 150 | 1.5 |
| 200×500×15 | 150 | 200 | 2.0 |
| 250×500×15 | 200 | 250 | 2.5 |
蓋 価格
| 製品符号－呼称 | 価格（円/m） | 図面・施工要領書等 |
|---|---|---|
| PQ-H-A-15 150×500×15 | 32,300 |     |
| PQ-H-A-15 200×500×15 | 41,500 | |
| PQ-H-A-15 250×500×15 | 49,800 | |
※価格には消費税は含まれておりません。
受枠 価格
| 製品符号 | 材質 | 直線価格（円/片側1m） | コーナー加工費（円/1ヶ所） | 定尺 |
|---|---|---|---|---|
| AF15B | アルミニウム製 | 3,800 | 2,400 | 3000mm |
| AF15D | アルミニウム製 | 5,200 | 2,400 | 3000mm |
| AF15AT | アルミニウム製 | 7,500 | 3,300 | 3000mm |
| SF15B | ステンレス製 | 6,900 | 2,700 | 3000mm |
| SF15D | ステンレス製 | 9,400 | 4,100 | 3000mm |
| RL-15 | ステンレス製 | 4,600 | 1,800 | 2000mm |
