クリーンピット　パンチングプレート

ステンレス製　排水ピット蓋（板厚3mm）

製品符号：SA

製品写真

製品の特徴

蓋の強度基準は両端自由支持の状態で建築基準法施行令第85条の積載荷重に基づき、3,500N/㎡の等分布荷重に耐える仕様です。
耐久性、防食性、安全性などにも充分に配慮したクリーンピットです。
蓋の跳び出し、ガタツキを防止するクリップ付も製作可能です。
標準品以外にも逆穴目、逆目・千鳥穴、丸穴の穴加工も製作可能です。
厨房用ワゴン車のキャスターが落ちない、すきま10mm以下の安全設計です。

製品図面

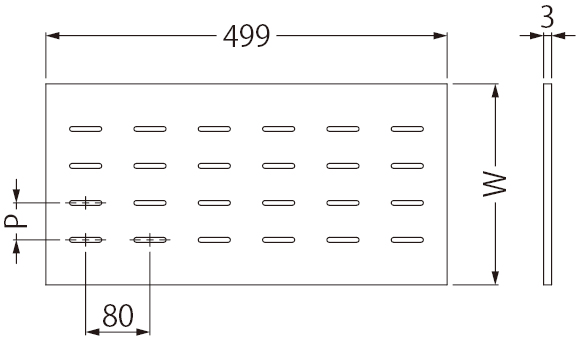

蓋詳細図

排水穴詳細図

バリエーションのご案内

加工穴形状は標準品以外にも、下記のような穴加工が製作可能です。

材質および表面処理

材質：SUS304
処理：ヘアライン

別売部品

開閉ハンドル D型

適合受枠

アルミニウム製	ステンレス製
AF03B（一般型）・ AF03D（打込型）	SF03B（一般型）・ SF03D（打込型）

設計情報

呼称300×500×3は補強材なし。
300×500S×3は補強材付です。
呼称300×500×3（補強材なし）は、壁際など人の通行が少ない場所に適しています。
集水桝蓋には、蓋裏面に補強材が付きます。

注文・発注情報

標準品以外も製作いたします。仕様、寸法等をご指示ください。

寸法・質量表＜単位：mm＞

呼称	ピット幅	W	P	質量（kg）	穴数	開口面積（mm²）
120×500×3	70	120	40	1.4	12	2,787
150×500×3	100	150	30	1.8	18	4,180
200×500×3	150	200	30	2.4	24	5,574
250×500×3	200	250	46	3.0	24	5,574
300×500×3	250	300	46	3.6	30	6,967
300×500S×3	250	300	46	4.1	30	6,967

集水桝　寸法・質量表＜単位：mm＞

呼称	桝寸法	A	P	質量（kg）	穴数	開口面積（mm²）
350×350×3	300	350	46	3.4	24	5,574
400×400×3	350	400	50	4.4	28	6,504
450×450×3	400	450	50	5.4	40	9,290
500×500×3	450	500	50	7.1	54	12,542

蓋　価格

製品符号－呼称	価格（円/m）	三角形切り欠き（1ヶ所）	図面・施工要領書等
SA　120×500×3	13,000	1,100
SA　150×500×3	16,400	1,500
SA　200×500×3	21,600	1,600
SA　250×500×3	26,300	1,900
SA　300×500×3	31,500	2,200
SA　300×500S×3	39,500	2,500

※図面データは受枠SF03Bとの組み合わせ例です。
※価格には消費税は含まれておりません。

集水桝　価格

製品符号－呼称	価格（円/枚）	図面・施工要領書等
SA　350×350×3	18,500
SA　400×400×3	26,700
SA　450×450×3	32,400
SA　500×500×3	39,500

※図面データは受枠SF03Bとの組み合わせ例です。
※価格には消費税は含まれておりません。

受枠　価格

製品符号	材質	直線価格（円/片側1m）	コーナー加工費（円/1ヶ所）	定尺
AF03B	アルミニウム製	3,800	2,400	3000mm
AF03D	アルミニウム製	5,200	2,400	3000mm
SF03B	ステンレス製	6,900	2,700	3000mm
SF03D	ステンレス製	9,400	4,100	3000mm

※価格には消費税は含まれておりません。
