カネソウのクリーンピット情報はこちら

クリーンピット グレーチング

ステンレス製 縦目タイプ 細目プレーンタイプグレーチング(すきま6mm)

製品符号:YR-H-A-20

製品写真

製品の特徴

  • 蓋の強度基準は両端自由支持の状態で建築基準法施行令第85条の積載荷重に基づき、3,500N/uの等分布荷重に耐える仕様です。
  • メインバーの表面が平滑なため汚れが付きにくく、美しい仕上りになります。
  • メインバーのすきまは、落葉や小石、ゴミなどが入りにくいすきま6mmです。
  • メインバーが縦目タイプなので、水切れが良く、掃き出し窓のバルコニー側の際への設置などに適します。

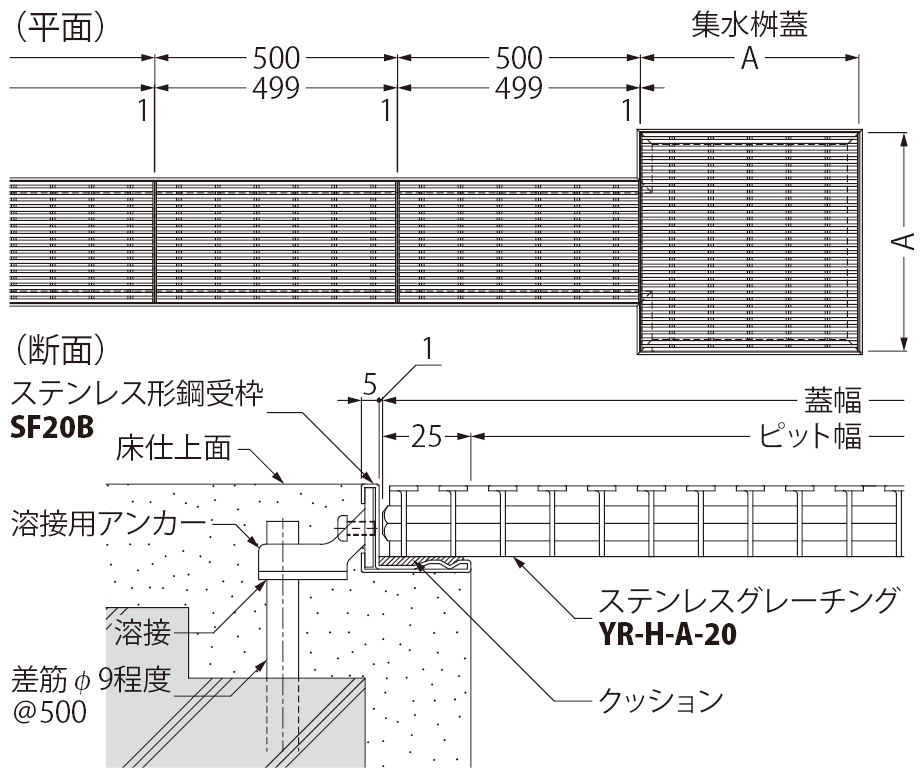

製品図面

メインバー形状

蓋詳細図


部品構成

  1. メインバー
    材質:SUS304
  2. クロスバー
    材質:SUS304
  3. サイドバー
    材質:SUS304

別売部品


適合受枠

アルミニウム製 ステンレス製
AF20B(一般型) SF20B(一般型)
SF20D(打込型)
RL-20(一般型)

設計情報

  1. 呼称450×450、500×500は四方受枠でご使用ください。
  2. 端尺の場合、メインバー端部において、すきま調整をいたします。端尺のすきまを全て等間隔で希望される場合は、ご指示願います。

注文・発注情報

  1. 標準品以外も製作いたします。仕様、寸法等をご指示ください。

寸法表<単位:mm>

呼称 ピット幅 W 質量(kg)
150×500×20 100 150 1.9
200×500×20 150 200 2.5
250×500×20 200 250 3.2
300×500×20 250 300 3.8
350×500×20 300 350 4.3

集水桝蓋 寸法表<単位:mm>

呼称 桝寸法 A 質量(kg)
350×350×20 300 350 3.2
400×400×20 350 400 3.9
450×450×20 400 450 5.1
500×500×20 450 500 6.2

蓋 価格

製品符号−呼称 価格(円/m) 図面・施工要領書等
YR-H-A-20 150×500×20 36,600
YR-H-A-20 200×500×20 47,100
YR-H-A-20 250×500×20 56,500
YR-H-A-20 300×500×20 66,600
YR-H-A-20 350×500×20 75,900
※図面データは受枠SF20Bとの組み合わせ例です。
※価格には消費税は含まれておりません。

集水桝蓋 価格

製品符号−呼称 価格(円/枚) 図面・施工要領書等
YR-H-A-20 350×350×20 27,500
YR-H-A-20 400×400×20 33,400
YR-H-A-20 450×450×20 43,200
YR-H-A-20 500×500×20 51,900
※図面データは受枠SF20Bとの組み合わせ例です。
※価格には消費税は含まれておりません。

受枠 価格

製品符号 材質 直線価格(円/片側1m) コーナー加工費(円/1ヶ所) 定尺
AF20B アルミニウム製 3,800 2,400 3000mm
SF20B ステンレス製 6,900 2,700 3000mm
SF20D ステンレス製 9,400 4,100 3000mm
RL-20 ステンレス製 5,000 1,800 2000mm
※価格には消費税は含まれておりません。
