クリーンピット グレーチング

ステンレス製 細目ノンスリップタイプ(ローレット模様)グレーチング(すきま6mm)

蓋 製品符号:ZQ-H-20
枠 製品符号:RL-20

製品写真

製品の特徴

  • 耐候性に優れる、クッションの無いステンレス製受枠との組み合わせです。
  • 蓋の強度基準は両端自由支持の状態で建築基準法施行令第85条の積載荷重に基づき、3,500N/uの等分布荷重に耐える仕様です。
  • メインバーのすきまは、ハイヒールのかかとが落ちにくく、子供の指も入りにくい6mmです。
  • グレーチング高さは、跳ね上がりにくく、台車などが通る場所に適している高さ20mmです。
  • 滑り抵抗係数C.S.R=0.5以上を確保したノンスリップタイプです。

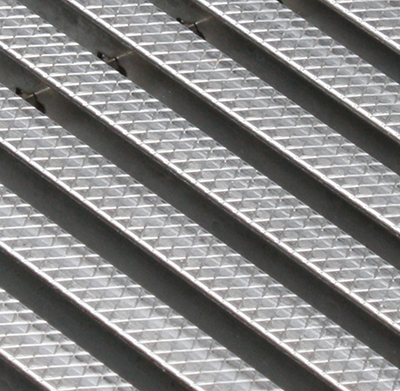

    ノンスリップ形状

製品図面

蓋詳細図

メインバー形状


部品構成

  1. メインバー
    材質:SUS304
  2. クロスバー
    材質:SUS304
  3. サイドバー
    材質:SUS304

別売部品

ご使用上の注意

  1. ステンレス製グレーチングとステンレス製受枠の組み合わせの為、歩行時に音鳴りが発生する場合があります。
    音鳴りを防ぐ組み合わせとしては、クッション付の受枠をご使用ください。

設計情報

  1. 端尺の場合、メインバー端部において、すきま調整をいたします。端尺のすきまを全て等間隔で希望される場合は、ご指示願います。

注文・発注情報

  1. 蓋は、カタログ掲載品以外も製作致します。仕様、寸法等をご指示ください。

寸法表<単位:mm>

呼称 ピット幅 W h 質量(kg)
150×500×20 100 150 20 2.1
200×500×20 150 200 20 2.6
250×500×20 200 250 20 2.9
300×500×20 250 300 20 3.7
350×500×20 300 350 20 4.0

集水桝蓋 寸法表<単位:mm>

呼称 桝寸法 A h 質量(kg)
350×350×20 300 350 20 2.8
400×400×20 350 400 20 3.9
450×450×20 400 450 20 4.8
500×500×20 450 500 20 5.8

蓋 価格

製品符号−呼称 価格(円/m) 図面・施工要領書等
ZQ-H-20 150×500×20 29,100
ZQ-H-20 200×500×20 33,300
ZQ-H-20 250×500×20 40,900
ZQ-H-20 300×500×20 48,100
ZQ-H-20 350×500×20 61,100
※価格には消費税は含まれておりません。

集水桝蓋 価格

製品符号−呼称 価格(円/枚) 図面・施工要領書等
ZQ-H-20 350×350×20 23,100
ZQ-H-20 400×400×20 33,300
ZQ-H-20 450×450×20 43,100
ZQ-H-20 500×500×20 50,600
※価格には消費税は含まれておりません。

受枠 価格

製品符号 価格(円/m)
RL-20 5,000
※受枠は片側1m当りの価格です。
※価格には消費税は含まれておりません。
