カネソウの車止め


Uシリーズ

駐車場の出入口に最適な上下式車止めです。

敷地内に出入りするクルマを限定したい場合や、歩行者や自転車などの進入禁止(一時閉鎖)を要する場所に最適な上下式の車止めUシリーズです。ステンレス素材を採用した本体には、引き上げ容易な落し込み把手、セッティング容易なチェーンを内蔵するなど随所に工夫を凝らした製品です。
Uシリーズ

上下式車止め 納まり形状上下式納まり形状

景観美を高めるステンレス素材。

支柱にはオーステナイト系ステンレスSUS304を採用、 表面処理はヘアライン仕上を施し、シャープな輝きが周囲環境に印象的な効果を与えます。

支柱の取替えが可能。

車による衝突などにより支柱が破損した場合には、化粧プレートとパイプガイドを取り外すことにより支柱の取り替えができます。

Uシリーズ 特徴一覧



EAタイプ

@支柱径:3種類からお選びいただけます。

  • φ48.6mm
  • φ76.3mm
  • φ114.3mm

A鎖の有無:通行を規制できるチェーンを内蔵しています。

  • 鎖内蔵
  • 鎖なし
※鎖内蔵タイプに使用している鎖のサイズはφ5×33×17です。

Bロック機構:2種類からお選びいただけます。

ワンタッチ錠付ワンタッチ錠付
南京錠付南京錠付

Cスプリングの有無:スプリングにより車の衝突による衝撃をやわらげます。

スプリング部
スプリング付
※支柱径φ48.6mmにはスプリング付を設定していません。

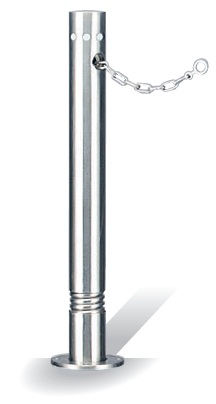

D固定式:建物の壁際など、支柱の上下が不要な場合には、固定式をご使用ください。

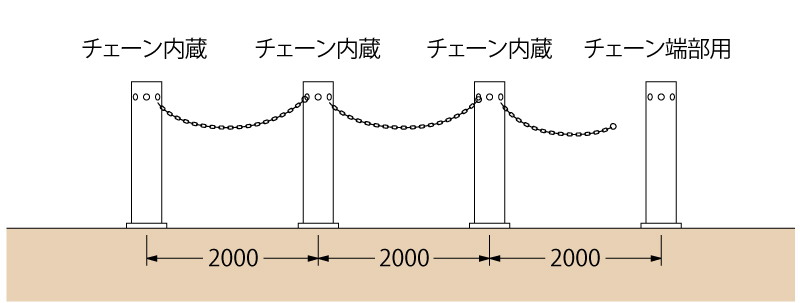

通行を規制できるチェーンを内蔵しています。

チェーン内蔵タイプは支柱間ピッチが2mで使用できるよう鎖が支柱の中に内蔵されています。チェーン内蔵タイプの鎖長さは、支柱間ピッチが最大3mまで対応可能です。必要な支柱間ピッチをご指示ください。チェーン内蔵タイプを使用する場合、最終端部にはチェーン端部用をご利用ください。
Uシリーズ設置例

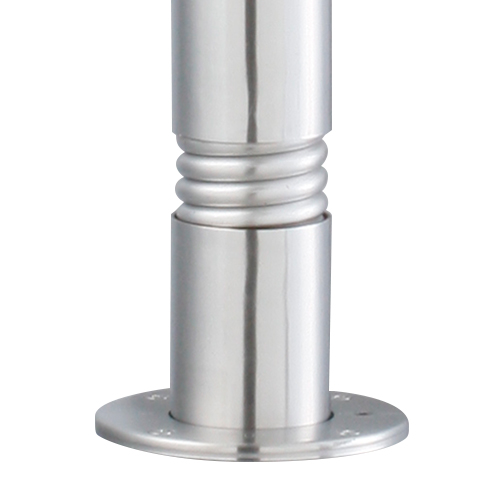

車の接触による衝撃をやわらげるスプリング付です。

支柱下部にステンレス製のスプリングを取り付けた車止めです。スプリングの強度を十分検討し、人が押した程度ではほとんど動かず、万一車が接触した場合は車止めが可動し、衝撃をやわらげて車及び車止めの損傷を最小限にとどめます。支柱径φ76.3mmとφ114.3mmに設定しています。
スプリング付


製品符号の読み方

車止めUシリーズの製品符号には、下記のように材質・サイズ等が表示されています。

Uシリーズ 製品符号
※支柱径φ48.6mmにはスプリング付を設定していません。
※チェーン内蔵タイプに使用してる鎖のサイズは、φ5×33×17です。

Uシリーズ 製品一覧表


支柱直径
(mm)
支柱形状 支柱地上高
(mm)
スプリングの有無 チェーンの有無 本体錠の種類 製品写真 製品符号
φ48.6 上下式 700 スプリングなし チェーン内蔵 ワンタッチ錠付 UD0470C UD0470C
上下式 700 スプリングなし チェーン端部用 ワンタッチ錠付 UD0470E UD0470E
上下式 700 スプリングなし チェーンなし ワンタッチ錠付 UD0470N UD0470N
上下式 700 スプリングなし チェーン内蔵 南京錠付 UD0470CL UD0470CL
上下式 700 スプリングなし チェーン端部用 南京錠付 UD0470EL UD0470EL
上下式 700 スプリングなし チェーンなし 南京錠付 UD0470NL UD0470NL
固定式 700 スプリングなし チェーン内蔵 ワンタッチ錠付 UK0470C UK0470C
固定式 700 スプリングなし チェーン端部用 ワンタッチ錠付 UK0470E UK0470E
固定式 700 スプリングなし チェーンなし ワンタッチ錠付 UK0470N UK0470N
φ76.3 上下式 700 スプリングなし チェーン内蔵 ワンタッチ錠付 UD0770C UD0770C
上下式 700 スプリングなし チェーン端部用 ワンタッチ錠付 UD0770E UD0770E
上下式 700 スプリングなし チェーンなし ワンタッチ錠付 UD0770N UD0770N
上下式 700 スプリングなし チェーン内蔵 南京錠付 UD0770CL UD0770CL
上下式 700 スプリングなし チェーン端部用 南京錠付 UD0770EL UD0770EL
上下式 700 スプリングなし チェーンなし 南京錠付 UD0770NL UD0770NL
上下式 700 スプリング付 チェーン内蔵 ワンタッチ錠付 UD0470SC UD0770SC
上下式 700 スプリング付 チェーン端部用 ワンタッチ錠付 UD0470SE UD0770SE
上下式 700 スプリング付 チェーンなし ワンタッチ錠付 UD0470SN UD0770SN
上下式 700 スプリング付 チェーン内蔵 南京錠付 UD0470SCL UD0770SCL
上下式 700 スプリング付 チェーン端部用 南京錠付 UD0470SEL UD0770SEL
上下式 700 スプリング付 チェーンなし 南京錠付 UD0470SNL UD0770SNL
固定式 700 スプリングなし チェーン内蔵 ワンタッチ錠付 UK0770C UK0770C
固定式 700 スプリングなし チェーン端部用 ワンタッチ錠付 UK0770E UK0770E
固定式 700 スプリングなし チェーンなし ワンタッチ錠付 UK0770N UK0770N
固定式 700 スプリング付 チェーン内蔵 ワンタッチ錠付 UD0470SC UK0770SC
固定式 700 スプリング付 チェーン端部用 ワンタッチ錠付 UK0470SE UK0470SE
固定式 700 スプリング付 チェーンなし ワンタッチ錠付 UK0470SN UK0770SN
φ114.3 上下式 700 スプリングなし チェーン内蔵 ワンタッチ錠付 UD1170C UD1170C
上下式 700 スプリングなし チェーン端部用 ワンタッチ錠付 UD1170E UD1170E
上下式 700 スプリングなし チェーンなし ワンタッチ錠付 UD1170N UD1170N
上下式 700 スプリングなし チェーン内蔵 南京錠付 UD1170CL UD1170CL
上下式 700 スプリングなし チェーン端部用 南京錠付 UD1170EL UD1170EL
上下式 700 スプリングなし チェーンなし 南京錠付 UD1170NL UD1170NL
上下式 700 スプリング付 チェーン内蔵 ワンタッチ錠付 UD1170SC UD1170SC
上下式 700 スプリング付 チェーン端部用 ワンタッチ錠付 UD1170SE UD1170SE
上下式 700 スプリング付 チェーンなし ワンタッチ錠付 UD1170SN UD1170SN
上下式 700 スプリング付 チェーン内蔵 南京錠付 UD1170SCL UD1170SCL
上下式 700 スプリング付 チェーン端部用 南京錠付 UD1170SEL UD1170SEL
上下式 700 スプリング付 チェーンなし 南京錠付 UD1170SNL UD1170SNL
固定式 700 スプリングなし チェーン内蔵 ワンタッチ錠付 UK1170C UK1170C
固定式 700 スプリングなし チェーン端部用 ワンタッチ錠付 UK1170E UK1170E
固定式 700 スプリングなし チェーンなし ワンタッチ錠付 UK1170N UK1170N
固定式 700 スプリング付 チェーン内蔵 ワンタッチ錠付 UK1170SC UK1170SC
固定式 700 スプリング付 チェーン端部用 ワンタッチ錠付 UK1170SE UK1170SE
固定式 700 スプリング付 チェーンなし ワンタッチ錠付 UK1170SN UK1170SN
