ボーダースリット

U字溝用スリットみぞ蓋　集水桝蓋　敷地境界用　スリット幅60mm　
スライドスクリューロック式　
細目タイプ（すきま6mm）　滑り止め模様付　ステンレス製スリット
ステンレス目地付スチール製枠

BKISSW-E S=60 スリットすきま6mm（P=10）

製品写真

BKISSW S=60

製品の特徴

直線部の枠と、ステンレス目地が連続する納まりとなります。
ステンレス目地はスリット蓋の両サイドのみです。蓋本体および受枠の目地はスチールとなります。
スリット蓋には、跳ね上がりや騒音を防止するロック金具が付いています。
厚さ60mmの舗装材が充填できます。
強度はT-14用とT-2用を設定しています。
U字溝付スリットみぞ蓋の強度基準はこちらをご覧ください。

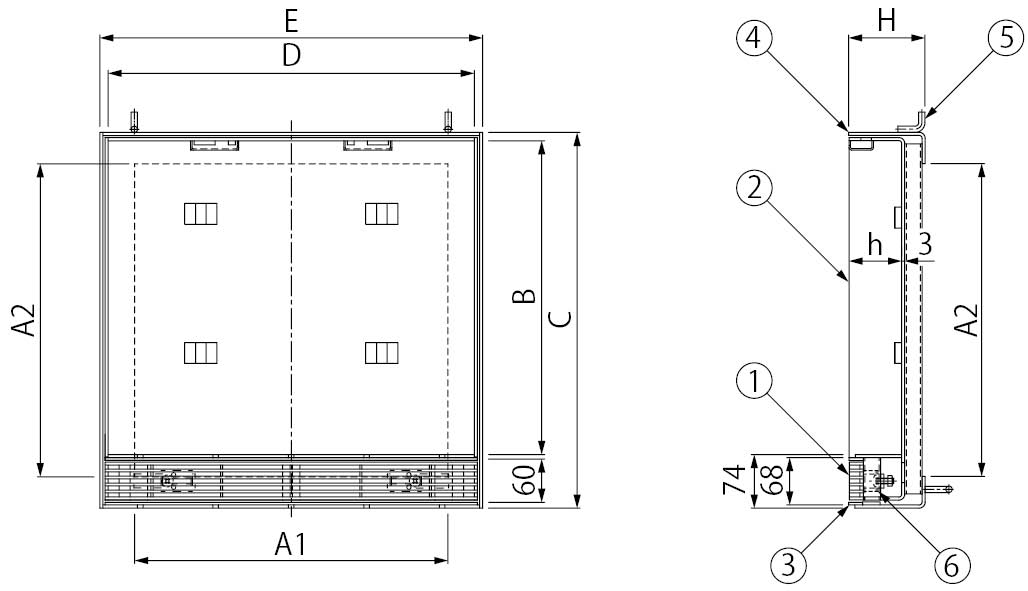

製品図面

BKISSW-E S=60

BKISSW-E

部品構成

スリット蓋
材質：SUS304
蓋本体
材質：SPHC
処理：溶融亜鉛めっき
目地
材質：SUS304
受枠
材質：SPHC
処理：溶融亜鉛めっき
アンカー
材質：SS400
処理：溶融亜鉛めっき
ロック金具
材質：SUS304

設計情報

歩行用としては、「T-2仕様」をご使用ください。
蓋の開閉には、E型ハンドルをご使用ください。

注文・発注情報

ご注文の際は、製品符号・呼称をご指示ください。
＜例＞T-2・桝内径300・スリット幅60mm用の場合
　　　　BKISSW-2E-300 S=60

寸法表＜単位：mm＞

呼称	適用荷重	桝内径	A1	A2	B	C	D	E	H	h	蓋質量（kg）	舗装材充填時の質量（約・kg）	枠質量(kg)
14E-300　S=60	T-14	300×300	300	300	315.6	400	380.6	400	125	67.8	13.2	32	6.7
14E-450　S=60	T-14	450×450	450	460	475.6	560	530.6	550	125	67.8	23.1	61	9.3
14E-500　S=60	T-14	500×500	500	510	525.6	610	580.6	600	125	67.8	28.6	75	10.2
14E-600　S=60	T-14	600×600	600	610	625.6	710	680.6	700	125	67.8	38.3	102	11.9
2E-300　S=60	T-2	300×300	300	300	315.6	400	380.6	400	110	77.8	12.1	33	6.2
2E-450　S=60	T-2	450×450	450	460	475.6	560	530.6	550	110	77.8	20.9	65	8.7
2E-500　S=60	T-2	500×500	500	510	525.6	610	580.6	600	110	67.8	23.2	70	9.5
2E-600　S=60	T-2	600×600	600	610	625.6	710	680.6	700	110	67.8	31.2	95	11.1

BKISSW-E　S=60　スリットすきま6mm（P=10）価格（消費税は含まれておりません）

適用荷重	製品符号	呼称	価格（円/枚）		価格 (円/組)	図面・取扱説明書等
適用荷重	製品符号	呼称	蓋	枠	価格 (円/組)	図面・取扱説明書等
T-14	BKISSW	14E-300 S=60	36,100	18,300	54,400
	BKISSW	14E-450 S=60	48,800	20,700	69,500
	BKISSW	14E-500 S=60	56,700	22,200	78,900
	BKISSW	14E-600 S=60	68,300	24,900	93,200
T-2	BKISSW	2E-300 S=60	31,800	16,200	48,000
	BKISSW	2E-450 S=60	42,400	18,500	60,900
	BKISSW	2E-500 S=60	48,500	19,900	68,400
	BKISSW	2E-600 S=60	58,100	22,000	80,100
