ボーダースリット

U字溝用スリットみぞ蓋 集水桝蓋 敷地境界用 スリット幅100mm
スライドスクリューロック式
細目タイプ 滑り止め模様付 ステンレス製スリット
スチール製枠

BKITSW-E S=100 スリットすきま9mm(P=13)・スリットすきま6mm(P=10)

製品写真

BKITSW

製品の特徴

  • ボーダースリット直線部と統一したデザインにより、舗装路面全体のデザインをくずさずに、集水桝を設置できます。
  • スリット蓋には、跳ね上がりや騒音を防止するロック金具が付いています。
  • 厚さ60mmの舗装材が充填できます。
  • 強度はT-14用とT-2用を設定しています。
    U字溝付スリットみぞ蓋の強度基準はこちらをご覧ください。

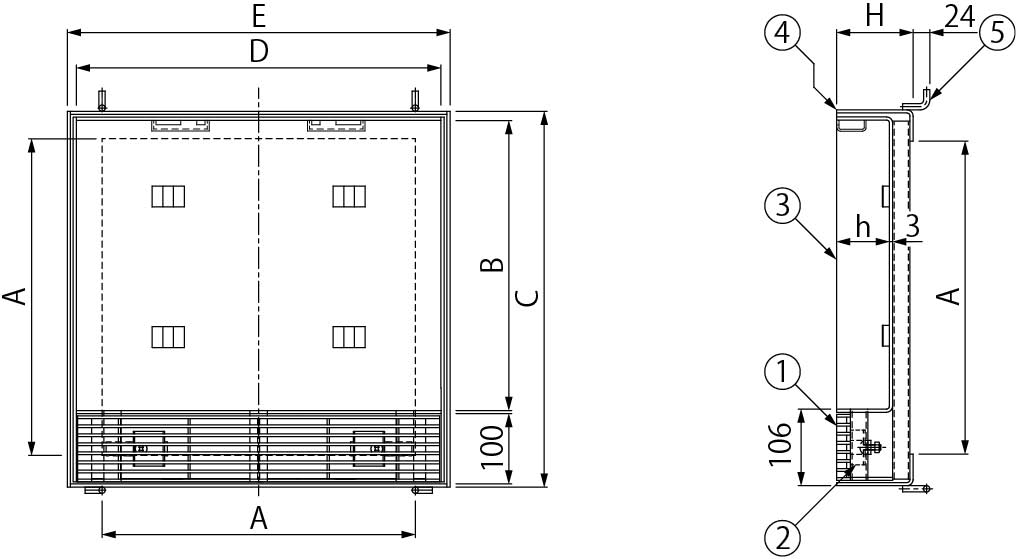

製品図面

BKITSW

BKITSW


    部品構成

  1. スリット蓋
    材質:SUS304
  2. 蓋本体
    材質:SPHC
    処理:溶融亜鉛めっき
  3. 受枠
    材質:SPHC
    処理:溶融亜鉛めっき
  4. アンカー
    材質:SS400
    処理:溶融亜鉛めっき
  5. ロック金具
    材質:SUS304

    設計情報

  • 歩行用としては、「T-2仕様」をご使用ください。
  • 蓋の開閉には、E型ハンドルをご使用ください。

    注文・発注情報

  • ご注文の際は、製品符号・呼称・スリットのピッチをご指示ください。
    <例>T-2・桝内径300・スリットすきま9mm(P=13)用の場合
       BKITSW-2E-300 S=100 P=13

寸法表<単位:mm>

呼称 適用荷重 桝内径 A B C D E H h 蓋質量(kg) 舗装材充填時の質量
(約・kg)
枠質量(kg)
P=13 P=10
14E-300 S=100 T-14 300×300 300 273.6 390 380.6 400 125 67.8 12.9 13.3 30 6.4
14E-450 S=100 T-14 450×450 450 423.6 540 530.6 550 125 67.8 22.3 22.9 57 8.9
14E-500 S=100 T-14 500×500 500 473.6 590 580.6 600 125 67.8 27.6 28.3 70 9.8
14E-600 S=100 T-14 600×600 600 573.6 690 680.6 700 125 67.8 37.2 38.0 99 11.4
2E-300 S=100 T-2 300×300 300 273.6 390 380.6 400 110 77.8 11.9 12.3 30 5.8
2E-450 S=100 T-2 450×450 450 423.6 540 530.6 550 110 77.8 20.2 20.8 61 8.1
2E-500 S=100 T-2 500×500 500 473.6 590 580.6 600 110 67.8 22.5 23.2 66 8.9
2E-600 S=100 T-2 600×600 600 573.6 690 680.6 700 110 67.8 30.3 31.1 90 10.4


BKITSW-E スリットすきま9mm(P=13)価格(消費税は含まれておりません)

適用
荷重
製品符号 呼称 価格(円/枚) 価格
(円/組)
図面・取扱説明書等
T-14 BKITSW 14E-300 S=100(P=13) 27,900 13,500 41,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
BKITSW 14E-450 S=100(P=13) 44,000 17,800 61,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
BKITSW 14E-500 S=100(P=13) 48,800 18,700 67,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
BKITSW 14E-600 S=100(P=13) 60,100 20,400 80,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
T-2 BKITSW 2E-300 S=100(P=13) 24,200 12,100 36,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
BKITSW 2E-450 S=100(P=13) 35,300 14,400 49,700 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
BKITSW 2E-500 S=100(P=13) 42,300 15,800 58,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
BKITSW 2E-600 S=100(P=13) 51,700 18,100 69,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書

BKITSW-E スリットすきま6mm(P=10)価格(消費税は含まれておりません)

適用
荷重
製品符号 呼称 価格(円/枚) 価格
(円/組)
図面・取扱説明書等
T-14 BKITSW 14E-300 S=100(P=10) 32,500 13,500 46,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
BKITSW 14E-450 S=100(P=10) 46,200 17,800 64,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
BKITSW 14E-500 S=100(P=10) 52,300 18,700 71,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
BKITSW 14E-600 S=100(P=10) 64,500 20,400 84,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
T-2 BKITSW 2E-300 S=100(P=10) 29,400 12,100 41,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
BKITSW 2E-450 S=100(P=10) 39,400 14,400 53,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
BKITSW 2E-500 S=100(P=10) 46,600 15,800 62,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
BKITSW 2E-600 S=100(P=10) 57,100 18,100 75,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
