カラー舗装用鉄蓋（化粧用鉄蓋）

タイル用　鋳鉄目地　連結タイプ　一般形　充填深さ40mm

適用荷重：輪荷重5トン
鉄蓋製品の強度基準はこちらをご覧ください。

製品符号：CRT

製品写真

CRT

製品の特徴

蓋を連続して設置することができます。
C.C.BOX用鉄蓋として使用できます。

製品図面

CRT

A部詳細図

CRT

ロック部詳細図

CRT

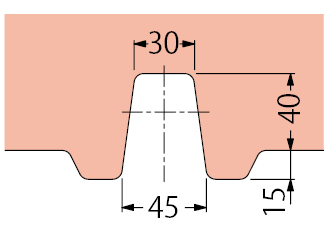

アンカーボルト取付寸法

CRT

B部詳細

CRT

部品構成

蓋
材質：FCD700
処理：樹脂系塗装
ロックユニット
材質：SUS304
枠
材質：FCD500
処理：樹脂系塗装
パッキン
材質：クロロプレンゴム
エンドプレート
材質：FCD500
処理：樹脂系塗装

別売部品

専用開閉ハンドル
吊り上げ用ボルト

設計情報

蓋一枚（500mm）単位で連結できる構造のため、蓋を連続して設置することができます。また、CRVと組み合わせて連結することができます。

注文・発注情報

蓋の吊り上げには専用吊り上げボルト（別売）をご使用ください。
また、開閉に便利な開閉機も用意しております。
ご注文の際には必ず連結長さをご指示ください。
＜例＞CRT-1020　L=3000

ワンポイント情報

寸法表＜単位：mm＞

呼称	A	A'	B2	B'	C	C'	D	D'	H	h	t	P
770	1500	770	499	820	1560	930	1524	846	130	40	10	890
1020	1500	1020	499	1070	1560	1180	1524	1096	130	40	10	1140
1220	1500	1220	499	1270	1560	1380	1524	1296	130	40	10	1340

質量・破壊荷重・適用荷重＜加重体：200×500＞

呼称	質量(kg/組)	舗装材充填時の蓋質量(約・kg/枚)	適用荷重	衝撃	破壊荷重
呼称	3枚1組	舗装材充填時の蓋質量(約・kg/枚)	適用荷重	衝撃	破壊荷重
770	259	90	輪荷重5トン	i=0.1	216kN以上
1020	326	116	輪荷重5トン	i=0.1	216kN以上
1220	365	140	輪荷重5トン	i=0.1	216kN以上

※寸法表および質量はL=1500の場合です。

価格

製品符号－呼称	価格	図面・施工要領書等
CRT-770	865,400
CRT-1020	948,000
CRT-1220	1,022,500
吊り上げ用ボルト	6,900
専用開閉ハンドル	20,400

※価格には消費税は含まれておりません。
