- MKHY-6（角）
カネソウの鉄蓋情報はこちら
※価格には消費税は含まれておりません。
※価格には消費税は含まれておりません。
製品写真
製品の特徴
- 簡易密閉形のマンホール鉄蓋です。
- 総重量6,000kgfまでの車両の通行が可能です。
- 工場敷地内や歩道など車両の通行量が少ない場所に設置できます。
- 防錆力に優れた樹脂系塗装を施しています。
規格対照表
| 規格名称 | 記号 | 呼称 （サイズ） |
備考 |
|---|---|---|---|
| 公共建築工事標準仕様書 （建築工事編） |
21.2.1（5） | 300、350、400、450、500、600、750、900 | − |
| 公共建築設備工事標準図 （機械設備工事編） |
MHA-P | 300、350、400、450、500、600、750、900 | 条件あり 詳細はこちらをご覧ください |
| 公共建築協会評価対象品 | − | 300、350、400、450、500、600、750、900 | − |
| SHASE-S209 | 1500K | 300、350、400、450、500、600、750、900 | − |
| 日本鋳鉄ふた・排水器具 工業会規格（JCW103） |
MHA-P | 300、450 | 「止水弁」文字入 |

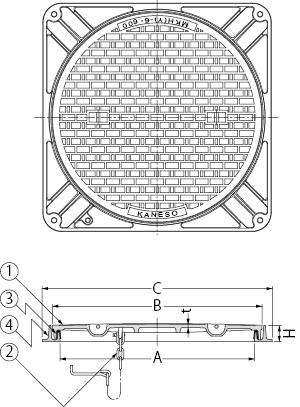

製品図面
アンカーボルト取付方法
部品構成
- 蓋
材質：FC200
処理：樹脂系塗装 - 鎖
材質：SWRM
処理：溶融亜鉛めっき - パッキン
材質：エチレンプロピレンゴム - 枠
材質：FC200
処理：樹脂系塗装
別売部品
- 開閉ハンドル B型
- Aキャップ
- 蓋と枠の縁切り、また蓋の開閉がスムーズに行える鉄蓋開閉機も用意しております。
設計情報
- 砂などによる把手の目詰まりを防ぐ把手用Aキャップを用意しています。
施工上の注意
- 受枠のアンカーボルトによる固定は、受枠の変形・破損を防ぐため、手締めで均等に締め込んでください。
文字やマークなどの鋳出文字を入れることができます
注文・発注情報
- 盗難防止用鎖の有無は、下記要領でご指示ください。
＜例＞
鎖なし→MKHY-6-600（角）-a
鎖付→MKHY-6-600（角）-b
寸法表＜単位：mm＞
| 呼称 | A | B | C | H | t | L | 鎖B型 |
|---|---|---|---|---|---|---|---|
| 300 | 300 | 350 | 410 | 50 | 7 | 357 | φ6×300 |
| 350 | 350 | 400 | 460 | 50 | 7.5 | 404 | φ6×300 |
| 400 | 400 | 450 | 510 | 50 | 8 | 451 | φ6×500 |
| 450 | 450 | 500 | 560 | 50 | 8 | 498 | φ6×500 |
| 500 | 500 | 550 | 610 | 50 | 9 | 546 | φ6×500 |
| 600 | 600 | 650 | 710 | 50 | 10 | 640 | φ6×500 |
| 750 | 750 | 825 | 900 | 60 | 12 | 807 | φ6×800 |
| 900 | 900 | 975 | 1050 | 60 | 13 | 941 | φ6×800 |
質量・破壊荷重・適用荷重＜加重体：Φ170＞
| 呼称 | 蓋質量（kg） | 総質量（kg） | 破壊荷重 | 適用荷重 |
|---|---|---|---|---|
| 300 | 8 | 15 | 60kN以上 | T-6 |
| 350 | 10 | 19 | 60kN以上 | T-6 |
| 400 | 14 | 25 | 60kN以上 | T-6 |
| 450 | 17 | 30 | 60kN以上 | T-6 |
| 500 | 22 | 35 | 60kN以上 | T-6 |
| 600 | 30.5 | 47.5 | 60kN以上 | T-6 |
| 750 | 64 | 109 | 60kN以上 | T-6 |
| 900 | 96 | 157 | 60kN以上 | T-6 |
鎖なし 価格
| 製品符号−呼称 | 価格（円/組） | 図面･施工要領書等 |
|---|---|---|
| MKHY-6-300（角）-a | 20,300 |
|
| MKHY-6-350（角）-a | 25,200 |
|
| MKHY-6-400（角）-a | 30,400 |
|
| MKHY-6-450（角）-a | 34,900 |
|
| MKHY-6-500（角）-a | 42,400 |
|
| MKHY-6-600（角）-a | 54,400 |
|
| MKHY-6-750（角）-a | 153,900 |
|
| MKHY-6-900（角）-a | 265,100 |
|
鎖付 価格
| 製品符号−呼称 | 価格（円/組） | 図面･施工要領書等 |
|---|---|---|
| MKHY-6-300（角）-b | 22,000 | |
| MKHY-6-350（角）-b | 26,900 | |
| MKHY-6-400（角）-b | 32,600 | |
| MKHY-6-450（角）-b | 37,100 | |
| MKHY-6-500（角）-b | 44,600 | |
| MKHY-6-600（角）-b | 56,600 | |
| MKHY-6-750（角）-b | 157,300 | |
| MKHY-6-900（角）-b | 268,500 | |
