ボーダースリット

U字溝用スリットみぞ蓋 敷地境界用 スリット幅60mm スライドスクリューロック式
細目タイプ(すきま6mm)  滑り止め模様付 ステンレス製スリット
ステンレス製枠

蓋:VSMQ スリットすきま6mm(P=10)
枠:BKIA-E S=60

製品写真

VSMQ+BKIA-E

製品の特徴

  • 耐食性に優れたオールステンレス製です。
  • 適用荷重T-14は、歩道などで総重量14,000kgfまでの車両が乗り入れる可能性がある場所に使用できます。
    適用荷重T-2用は、歩道などで総重量2,000kgfまでの車両が乗り入れる可能性がある場所に使用できます。
    U字溝付スリットみぞ蓋の強度基準はこちらをご覧ください。
  • スリット蓋には、跳ね上がりや騒音を防止するロック金具が付いています。
  • 敷地境界側の側面を従来よりさらにフラットな形状にすることにより、開口部を敷地境界間際に設置できます。
  • JIS A 5372 推奨仕様E-1 U形側溝に適用します。

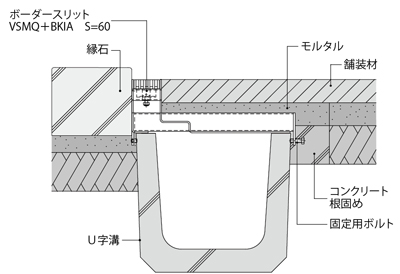

VSMQ+BKIA-E 納まり図


VSMQ+BKIA-E

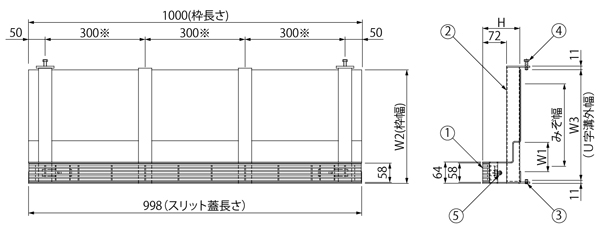

製品図面

BKIA-E+VSMQ

※枠の補強梁は、T-14仕様の場合5本、取付ピッチ225mm、

               歩行用仕様の場合2本、取付ピッチ900mmとなります。

スリット蓋寸法図

BKIA-E+VSMQ


    部品構成

  1. スリット蓋
    材質:SUS304

  2. 材質:SUS304
  3. 六角穴付止めねじ
    材質:SUS304(M8×12)
  4. 六角ボルト
    材質:SUS304(M8×25)
  5. ロック金具
    材質:SUS304

    付属部品

  • 六角棒スパナ 呼び4

    設計情報

  • 枠の端尺最小寸法はL=300mmです。
    スリット蓋の開閉には、E型ハンドルをご使用ください。
    枠端部にエンドプレート加工が必要な場合はご指示ください。

    注文・発注情報

  • ご注文の際は、スリット蓋および枠の製品符号・呼称をご指示ください。
    <例>
    T-2・みぞ幅150用・スリット幅60mm用の場合
    蓋:VSMQ-0620
    枠:BKIA-2E-1520 S=60


寸法表<単位:mm>

適用荷重 みぞ幅 蓋呼称 h 蓋質量(kg) 枠呼称 W1 W2 W3 H 枠質量(kg)
T-14 150 0620 20 4.0 14E-1520 S=60 88 221 210 135 11.1
180 0620 20 4.0 14E-1820 S=60 88 251 250 135 12.3
240 0620 20 4.0 14E-2420 S=60 88 341 330 135 19.5
300 0620 20 4.0 14E-3020 S=60 88 411 400 135 22.6
T-2 150 0620 20 4.0 2E-1520 S=60 88 221 210 110 10.6
180 0620 20 4.0 2E-1820 S=60 88 251 250 110 11.7
240 0620 20 4.0 2E-2420 S=60 88 341 330 110 13.9
300 0620 20 4.0 2E-3020 S=60 88 411 400 110 15.8
歩行用 150 0615 15 3.0 ME-1515 S=60 88 221 210 110 10.2
180 0615 15 3.0 ME-1815 S=60 88 251 250 110 11.2
240 0615 15 3.0 ME-2415 S=60 88 341 330 110 13.2
300 0615 15 3.0 ME-3015 S=60 88 411 400 110 15.0


VSMQ スリットすきま6mm(P=10) 価格(消費税は含まれておりません)

適用
荷重
スリット蓋 価格
(円/セット)
図面・取扱説明書等
製品符号 呼称 価格
(円/枚)
製品符号 呼称 価格
(円/枚)
T-14 VSMQ 0620 16,600 BKIA 14E-1520
S=60
56,700 73,300 CAD図面DWG図面ご使用願い図
VSMQ 0620 16,600 BKIA 14E-1820
S=60
62,000 78,600 CAD図面DWG図面ご使用願い図
VSMQ 0620 16,600 BKIA 14E-2420
S=60
80,400 97,000 CAD図面DWG図面ご使用願い図
VSMQ 0620 16,600 BKIA 14E-3020
S=60
91,300 107,900 CAD図面DWG図面ご使用願い図
T-2 VSMQ 0620 16,600 BKIA 2E-1520
S=60
50,400 67,000 CAD図面DWG図面ご使用願い図
VSMQ 0620 16,600 BKIA 2E-1820
S=60
56,300 72,900 CAD図面DWG図面ご使用願い図
VSMQ 0620 16,600 BKIA 2E-2420
S=60
63,300 79,900 CAD図面DWG図面ご使用願い図
VSMQ 0620 16,600 BKIA 2E-3020
S=60
71,400 88,000 CAD図面DWG図面ご使用願い図
歩行用 VSMQ

0615

13,900 BKIA ME-1515
S=60
43,800 57,700 CAD図面DWG図面ご使用願い図
VSMQ 0615 13,900 BKIA ME-1815
S=60
47,500 61,400 CAD図面DWG図面ご使用願い図
VSMQ 0615 13,900 BKIA ME-2415
S=60
53,000 66,900 CAD図面DWG図面ご使用願い図
VSMQ 0615 13,900 BKIA ME-3015
S=60
58,400 72,300 CAD図面DWG図面ご使用願い図
