カネソウのクリーンピット情報はこちら
製品符号
蓋：ZR-15
枠：RL-15
※価格には消費税は含まれておりません。
※価格には消費税は含まれておりません。
※受枠は片側1ｍ当りの価格です。
※価格には消費税は含まれておりません。
クリーンピット グレーチング
ステンレス製 細目プレーンタイプグレーチング（すきま9mm）
蓋：ZR-15
枠：RL-15
製品写真
製品の特徴
- 耐候性に優れる、クッションの無いステンレス製受枠との組み合わせです。
- 蓋の強度基準は両端自由支持の状態で建築基準法施行令第85条の積載荷重に基づき、3,500N/㎡の等分布荷重に耐える仕様です。
- メインバーの表面が平滑なため汚れが付きにくく、美しい仕上りになります。
- メインバーのすきまは、排水性が高い9mmです。
- メインバーの高さは、より軽量で清掃時に扱いやすい高さ15mmです。

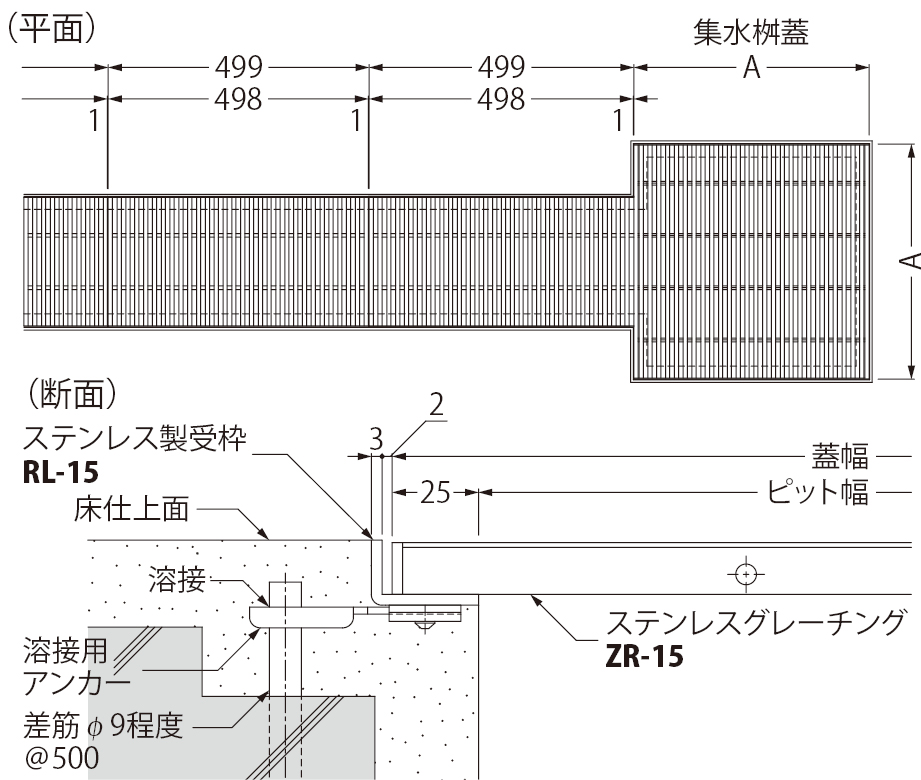

製品図面
蓋詳細図
メインバー形状
- ステンレス製グレーチングとステンレス製受枠の組み合わせの為、歩行時に音鳴りが発生する場合があります。
音鳴りを防ぐ組み合わせとしては、クッション付の受枠をご使用ください。
ご使用上の注意
設計情報
- 端尺の場合、メインバー端部において、すきま調整をいたします。端尺のすきまを全て等間隔で希望される場合は、ご指示願います。
注文・発注情報
- 蓋は、カタログ掲載品以外も製作致します。仕様、寸法等をご指示ください。
寸法表＜単位：mm＞
| 呼称 | ピット幅 | W | h | 質量（kg） |
|---|---|---|---|---|
| 150×500×15 | 100 | 150 | 15 | 1.5 |
| 200×500×15 | 150 | 200 | 15 | 1.8 |
| 250×500×15 | 200 | 250 | 15 | 2.1 |
| 300×500×15 | 250 | 300 | 15 | 2.6 |
| 350×500×15 | 300 | 350 | 15 | 2.9 |
集水桝 寸法表＜単位：mm＞
| 呼称 | 桝寸法 | A | h | 質量（kg） |
|---|---|---|---|---|
| 350×350×15 | 300 | 350 | 15 | 2.0 |
| 400×400×15 | 350 | 400 | 15 | 2.7 |
| 450×450×15 | 400 | 450 | 15 | 3.4 |
| 500×500×15 | 450 | 500 | 15 | 4.2 |
価格
| 製品符号－呼称 | 価格（円/ｍ） | 図面・施工要領書等 |
|---|---|---|
| ZR-15 150×500×15 | 22,300 |     |
| ZR-15 200×500×15 | 25,400 | |
| ZR-15 250×500×15 | 30,400 | |
| ZR-15 300×500×15 | 33,400 | |
| ZR-15 350×500×15 | 46,200 | |
集水桝 価格
| 製品符号－呼称 | 価格（円/枚） | 図面・施工要領書等 |
|---|---|---|
| ZR-15 350×350×15 | 17,800 | |
| ZR-15 400×400×15 | 24,800 | |
| ZR-15 450×450×15 | 32,100 | |
| ZR-15 500×500×15 | 36,600 | |
受枠 価格
| 製品符号 | 価格（円/m） |
|---|---|
| RL-15 | 4,600 |
※価格には消費税は含まれておりません。
