クリーンピット
給食センターや商業施設の厨房、浴室などにお使いいただけます。
ボルト固定式のグレーチングタイプのピット蓋を設定しました。ボルト固定により、ガタツキや音の発生を防止します。
滑り止め模様付
プレーンタイプ
ガタツキを防止し、安全性にも優れます。
- ボルト固定により、ガタツキや音の発生を防止します。
- メインバーに切り欠きがなく、メインバー端部で手を切る恐れなどがないため、安全性が高く、外観にも優れます。
- ピット蓋から固定ボルトが外れない構造で、清掃などの蓋開閉時に、ボルトを溝内に落下させたり、紛失する恐れがありません。
- 受枠のボルト固定部は、土や埃が溜まりにくい形状です。
- 受枠上側に六角ナットが溶接固定されており、施工の際、ナット部にコンクリートのノロなどが入りにくい構造です。
- ボルトの締め付けは、六角棒スパナ（呼び4・別売）をご使用ください。

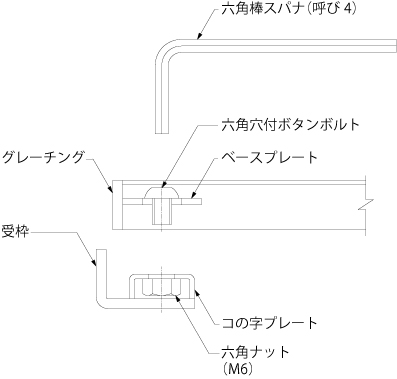

固定ボルト部詳細図
使用する場所や条件に合わせてお選びいただけます。
すきま
メインバーのすきまは、6mmと9mmを設定しました。ハイヒールのかかとが落ちにくく、子供の指も入りにくいすきま6mmと、ゴミが詰まりにくいすきま9mmです。
メインバーの高さ
メインバーの高さは、20mmと15mmを設定しました。高さ20mmは、台車などが通る場所に適しています。
メインバーの方向
メインバーの方向は、普通目と縦目を設定しました。縦目タイプは、水切れが良く、バルコニーや浴室の出入口などに適しています。
ノンスリップタイプについて
すきま6mmでメインバーの表面に滑り止め模様を施したグレーチングタイプのピット蓋は、ノンスリップタイプとなっており、JISの試験方法に基づいた試験において、滑り抵抗係数C.S.R=0.4以上を確保しており、安全にお使いいただけます。- YQL-H-20
- YQL-H-15
- YQL-H-A-20
- YQL-H-A-15
クリーンピット
ボルト固定式 該当機種
強度基準
グレーチングタイプのピット蓋の強度基準は両端自由支持の状態で、建築基準法施行令第85条の積載荷重に基づき、3,500N/㎡の等分布荷重に耐える仕様です。クリーンピット ステンレス製 ボルト固定式 細目グレーチング 普通目タイプ 製品詳細
| すきま | メインバーの高さ | 製品符号 | 製品写真 | 備考 | 受枠 |
|---|---|---|---|---|---|
| 6mm | 20mm | YQL-H-20 |  |
ノンスリップタイプ | SL-20NQ |
| 6mm | 15mm | YQL-H-15 | |
ノンスリップタイプ | SL-15NQ |
| 9mm | 20mm | YQL-20 |  |
滑り止め模様付 | SL-20NQ |
| 9mm | 15mm | YQL-15 | |
滑り止め模様付 | SL-15NQ |
| 6mm | 20mm | YRL-H-20 |  |
プレーンタイプ | SL-20NQ |
| 6mm | 15mm | YRL-H-15 | |
プレーンタイプ | SL-15NQ |
| 9mm | 20mm | YRL-20 |  |
プレーンタイプ | SL-20NQ |
| 9mm | 15mm | YRL-15 | |
プレーンタイプ | SL-15NQ |
クリーンピット ステンレス製 ボルト固定式 細目グレーチング 縦目タイプ 製品詳細
| すきま | メインバーの高さ | 製品符号 | 製品写真 | 備考 | 受枠 |
|---|---|---|---|---|---|
| 6mm | 20mm | YQL-H-A-20 |  |
ノンスリップタイプ | SL-20RQ |
| 6mm | 15mm | YQL-H-A-15 | |
ノンスリップタイプ | SL-15RQ |
| 9mm | 20mm | YQL-A-20 |  |
滑り止め模様付 | SL-20RQ |
| 9mm | 15mm | YQL-A-15 | |
滑り止め模様付 | SL-15RQ |
| 6mm | 20mm | YRL-H-A-20 |  |
プレーンタイプ | SL-20RQ |
| 6mm | 15mm | YRL-H-A-15 | |
プレーンタイプ | SL-15RQ |
| 9mm | 20mm | YRL-A-20 |  |
プレーンタイプ | SL-20RQ |
| 9mm | 15mm | YRL-A-15 | |
プレーンタイプ | SL-15RQ |
