カネソウスチール製グレーチングの情報はこちら

スチール製グレーチング

プレーンタイプ 側溝用

適用荷重:T-25・T-20・T-14・T-6・T-2
製品符号:HSB
メインバー:Iバー

製品写真

HSB

製品の特徴

  • 道路横断溝、道路側溝およびその他の集排水溝など帯状に連続して敷設する場合に適した製品です。
  • みぞ幅・荷重条件に応じて多数のタイプの中から用途に合った製品が選べます。

規格対照表

規格名称 記号 呼称(サイズ)
国土交通省 営繕部 建築工事標準詳細図 9-12-3 みぞ幅200
9-12-5 みぞ幅300
都営住宅整備工事共通詳細図集 3-9-4 13544、14050、14555、
13538、14044、14550、
13532、14038、14544、
13525、14025、14525
公共建築協会評価対象品 T-25を除く全サイズ

製品図面

メインバーピッチ


部品構成

  1. グレーチング
    材質:SS400
    処理:溶融亜鉛めっき
  2. 受枠
    材質:SS400
    処理:樹脂系塗装

設計情報

  1. 溶融亜鉛めっき処理の受枠も取り揃えております。

注文・発注情報

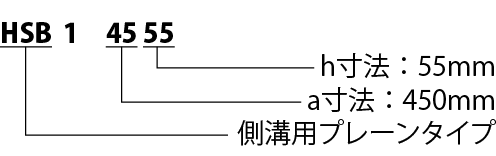

  1. ご注文は下記要領でご指示ください。

寸法・質量表<単位:mm>

適用荷重 みぞ幅
呼称 グレーチング 受枠
a b h メインバー 質量
(kg/枚)
製品
符号
H B T
T-25
側溝用
200 13044 300 995 44 I-44 16.5 L-44 50 60 6
250 13544 350 995 44 I-44 18.8 L-44 50 60 6
300 14050 400 995 50 I-50 27.8 L-50 56 60 6
350 14555 450 995 55 I-55 33.5 L-55 61 60 6
400 15065 500 995 65 I-65 43.1 L-65 71 60 6
450 15575 550 995 75 I-75 54.0 L-75 81 60 6
T-20
側溝用
200 13038 300 995 38 I-38 14.4 L-38 44 60 6
250 13544 350 995 44 I-44 18.8 L-44 50 60 6
300 14050 400 995 50 I-50 27.8 L-50 56 60 6
350 14555 450 995 55 I-55 33.5 L-55 61 60 6
400 15055 500 995 55 I-55 37.1 L-55 61 60 6
450 15565 550 995 65 I-65 46.8 L-65 71 60 6
500 16075 600 995 75 I-75 58.9 L-75 81 60 6
550 16575 650 995 75 I-75 63.2 L-75 81 60 6
600 17090 700 995 90 I-90 82.2 L-90 96 60 6
T-14
側溝用
200 13032 300 995 32 I-32 12.2 L-32 38 60 6
250 13538 350 995 38 I-38 16.4 L-38 44 60 6
300 14044 400 995 44 I-44 21.3 L-44 50 60 6
350 14550 450 995 50 I-50 30.7 L-50 56 60 6
400 15050 500 995 50 I-50 34.1 L-50 56 60 6
450 15555 550 995 55 I-55 40.3 L-55 61 60 6
500 16060 600 995 60 I-60 48.3 L-60 66 60 6
550 16565 650 995 65 I-65 54.8 L-65 71 60 6
600 17075 700 995 75 I-75 68.1 L-75 81 60 6
T-6
側溝用
200 13025 300 995 25 I-25 11.0 L-25 31 60 6
250 13532 350 995 32 I-32 13.8 L-32 38 60 6
300 14038 400 995 38 I-38 18.6 L-38 44 60 6
350 14544 450 995 44 I-44 23.5 L-44 50 60 6
400 15044 500 995 44 I-44 26.0 L-44 50 60 6
450 15550 550 995 50 I-50 37.0 L-50 56 60 6
500 16050 600 995 50 I-50 40.4 L-50 56 60 6
550 16550 650 995 50 I-50 43.3 L-50 56 60 6
600 17055 700 995 55 I-55 50.8 L-55 61 60 6
T-2
側溝用
150 12525 250 995 25 I-25 9.2 L-25 31 60 6
200 13025 300 995 25 I-25 11.0 L-25 31 60 6
250 13525 350 995 25 I-25 12.5 L-25 31 60 6
300 14025 400 995 25 I-25 14.3 L-25 31 60 6
350 14525 450 995 25 I-25 15.9 L-25 31 60 6
400 15032 500 995 32 I-32 19.3 L-32 38 60 6
450 15532 550 995 32 I-32 21.0 L-32 38 60 6
500 16032 600 995 32 I-32 22.9 L-32 38 60 6
550 16532 650 995 32 I-32 24.6 L-32 38 60 6
600 17038 700 995 38 I-38 31.1 L-38 44 60 6

価格

適用荷重 グレーチング 受枠 図面・施工要領書等
製品符号−呼称 価格 製品
符号

価格

(円/m)

コーナー加工費
(円/直角1ヶ所)
T-25
側溝用
HSB−13044 13,000 L-44 6,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−13544 14,300 L-44 6,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−14050 19,900 L-50 6,600 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−14555 24,700 L-55 6,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−15065 31,500 L-65 7,200 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−15575 40,500 L-75 7,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
T-20
側溝用
HSB−13038 11,200 L-38 5,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−13544 14,300 L-44 6,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−14050 19,900 L-50 6,600 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−14555 24,700 L-55 6,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−15055 27,100 L-55 6,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−15565 34,700 L-65 7,200 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−16075 42,900 L-75 7,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−16575 46,200 L-75 7,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−17090 67,200 L-90 9,400 3,000 CAD図面DXF図面DWG図面ご使用願い図
T-14
側溝用
HSB−13032 10,500 L-32 5,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−13538 12,500 L-38 5,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−14044 16,000 L-44 6,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−14550 22,200 L-50 6,600 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−15050 24,700 L-50 6,600 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−15555 29,400 L-55 6,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−16060 35,500 L-60 7,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−16565 40,100 L-65 7,200 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−17075 47,900 L-75 7,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
T-6
側溝用
HSB−13025 9,200 L-25 5,200 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−13532 10,400 L-32 5,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−14038 14,600 L-38 5,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−14544 17,500 L-44 6,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−15044 19,700 L-44 6,000 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−15550 26,900 L-50 6,600 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−16050 29,200 L-50 6,600 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−16550 31,500 L-50 6,600 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−17055 36,700 L-55 6,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
T-2
側溝用
HSB−12525 8,300 L-25 5,200 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−13025 9,200 L-25 5,200 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−13525 10,200 L-25 5,200 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−14025 10,400 L-25 5,200 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−14525 11,200 L-25 5,200 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−15032 14,400 L-32 5,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−15532 15,800 L-32 5,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−16032 17,600 L-32 5,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−16532 17,900 L-32 5,400 1,800 CAD図面DXF図面DWG図面ご使用願い図
HSB−17038 22,600 L-38 5,800 1,800 CAD図面DXF図面DWG図面ご使用願い図
※本体は1枚当りの価格、受枠は両側1m当りの価格です。
※コーナー加工費は直角1ヶ所当りの価格です。
<例>四方受四方枠の場合、コーナーの数は、4ヶ所となります。
※価格には消費税は含まれておりません。
