フロアーハッチ

アルミニウム+スチール製 アルミニウム目地 一般形 蓋プレート厚 3.2mm

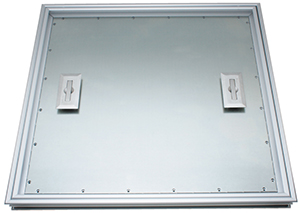

製品写真

屋内用
MOFE
フローリング床材用
木下地用
適用荷重:歩行用
MOFE
(フローリング厚12.5mm・15mm)
屋内用
MOFE
フローリング床材用
コンクリート下地用
適用荷重:歩行用
MOFE
(フローリング厚12.5mm・15mm)

フロアーハッチ選定時の注意事項

  • 「屋内外用」と「屋内用」では、使用場所が異なります。こちらをご確認の上でご使用下さい。
  • 樹脂タイル張物用は、使用場所に注意が必要となります。こちらをご確認の上でご使用下さい。

該当規格

規格名称 呼称(サイズ)
公共建築協会評価対象品 300,450,600

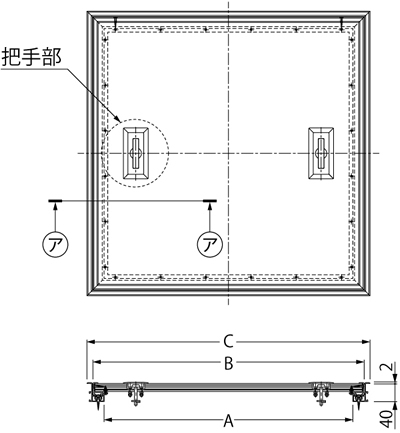

MOFE 木下地用 製品図面

MOFE 製品図面

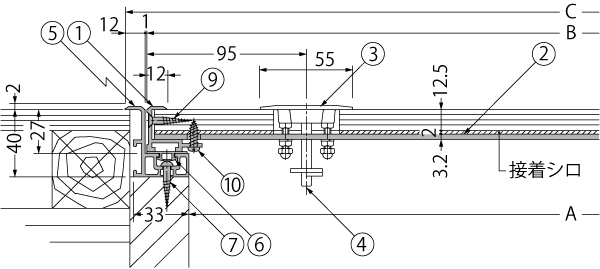

MOFE 木下地用(ア−ア断面) 納まり図

MOFE 納まり図

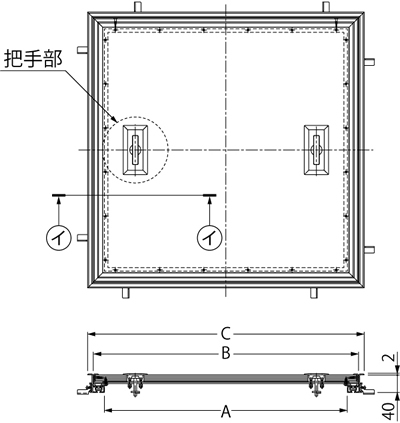

MOFE コンクリート下地用 製品図面

MOFE 製品図面

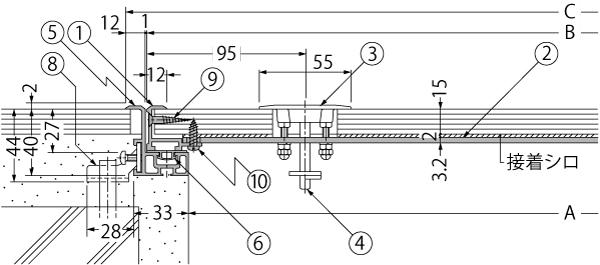

MOFE コンクリート下地用(イ−イ断面) 納まり図

MOFE 納まり図



    MOFE 把手部平面詳細図

    MOFE 把手部 平面詳細図

    部品構成

  1. 蓋フレーム 材質:A6063S
             処理:陽極酸化塗装複合皮膜
  2. 蓋プレート 材質:溶融亜鉛めっき鋼板
  3. 把手カバー 材質:SCS13
  4. 把手本体 材質:強化ナイロン
  5. 枠 材質:A6063S
       処理:陽極酸化塗装複合皮膜
  6. クッション 材質:軟質ポリ塩化ビニル
  7. 木ネジ 材質:S20C
         処理:電気亜鉛めっき
  8. アンカー 材質:SPHC
          処理:電気亜鉛めっき
  9. 木ネジ 材質:S20C
         処理:電気亜鉛めっき
  10. タッピンネジ 材質:20C
             処理:電気亜鉛めっき

    設計情報

  • 把手は落し込み把手です。(呼称300は中央1ヵ所)
    フローリング床材と蓋プレートの接着のりシロ2mmを確保しています。

    注文・発注情報

  • コンクリート下地用、木下地用の2タイプがあります。
  • ご注文の際は、下記要領でご指示ください。
    <例>フローリング厚15mm 木下地の場合  →MOFE-450-15-M
        フローリング厚12.5mm コンクリート下地の場合 →MOFE-450-12.5-C
    特殊サイズも製作可能です。B寸法をご指示ください。

寸法表<単位:mm>

呼称 A B C 質量(kg) 床仕上材充填時の蓋質量(約・kg)
300 250 300 326 3.3 3.7
450 400 450 476 6.5 7.8
600 550 600 626 10.6 12.6


木下地用 価格(消費税は含まれておりません)

製品符号-呼称 フローリング厚12.5mm
木下地用
フローリング厚15mm
木下地用
施工要領書等
価格
(円/組)
図面 価格
(円/組)
図面
MOFE−300−M 18,000 cad図面dxf図面DWG図面DWG図面ご使用願い図 18,000 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MOFE−450−M 24,400 cad図面dxf図面DWG図面DWG図面ご使用願い図 24,400 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MOFE−600−M 31,300 cad図面dxf図面DWG図面DWG図面ご使用願い図 31,300 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書


コンクリート下地用 価格(消費税は含まれておりません)

製品符号-呼称 フローリング厚12.5mm
コンクリート下地用
フローリング厚15mm
コンクリート下地用
施工要領書等
価格
(円/組)
図面 価格
(円/組)
図面
MOFE−300−C 18,000 cad図面dxf図面DWG図面DWG図面ご使用願い図 18,000 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MOFE−450−C 24,400 cad図面dxf図面DWG図面DWG図面ご使用願い図 24,400 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
MOFE−600−C 31,300 cad図面dxf図面DWG図面DWG図面ご使用願い図 31,300 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
