EXジョイント免震構造建築用

MX77VTEF-U-M【ご提案製品】
床部免震エキスパンションジョイント　屋外床
目地ズレ防止機能付　可動先端カバー　本体パネルステンレス製仕上材充填タイプ

設計荷重（標準時）：歩行用（5.0kN/㎡）
※強度基準について
製品符号：MX77VTEF-U-M ウッドデッキ材仕上げ仕様

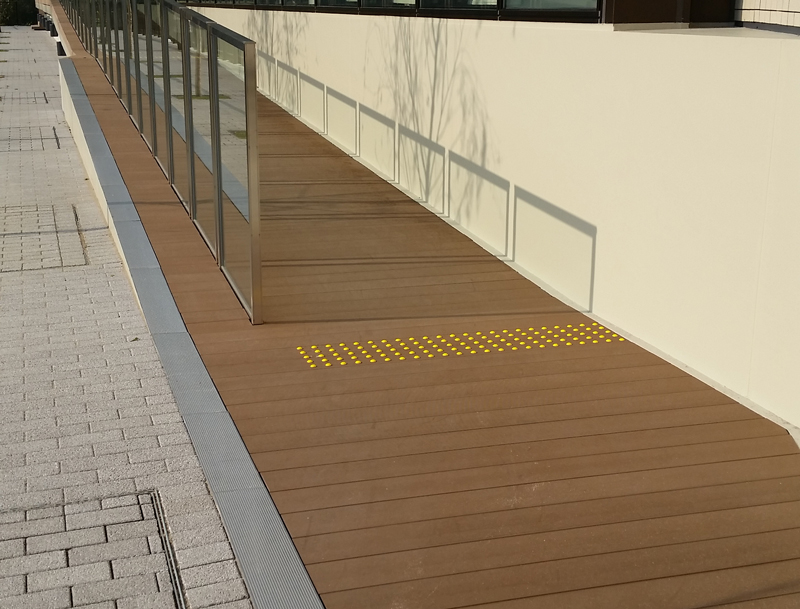

製品写真

免震エキスパンションジョイント MX77VTEF-U-M

製品の特徴

  • MX77VTEF-U-Mの充填部にウッドデッキ材を納めた仕様です。
  • ウッドデッキ材を連続して納めることができるよう本体パネルの高さを変更しています。

施工時のご注意

  1. 受枠および受下地はモルタル充填が必要です。

【ご提案製品について】

  1. 標準品（規格サイズ）以外で過去にお客様に作図提案した製品寸法をご紹介しています。
  2. 仕様、価格、製作日数などの詳細につきましては、弊社までお問い合わせください。
    E-mailアドレス：info@kaneso.co.jp
  3. ※MX77VTEF-U-M標準品はこちらをご覧ください。

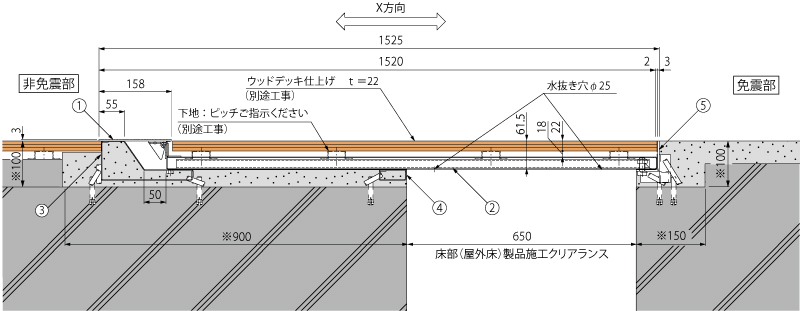

製品図面（標準時）

部品構成

  1. 先端カバー
    材質：SUS304
  2. 本体パネル
    材質：SUS304
  3. 受下地A
    材質：SUS304
  4. 受下地B
    材質：SUS304
  5. 受枠
    材質：SUS304

    設計情報

  • 許容残留変位は50mmです。
  • 上空通路等、本体パネルの裏面が見える場所で使用する場合の 製品にも対応できます。
  • 先端カバーの滑り止め模様は、隣合うカバーで、揃わない場合があります。

    施工情報

  • 本体パネルの補強材は溶接固定された仕様のため、取付現場での固定作業は必要ありません。
  • 付属の専用レベラーにより、施工が非常に簡単で、精度良く行えます。

寸法表＜単位：mm＞

設計可動量
（X・Y方向）		 呼称 本体パネル標準長さ 本体パネル質量 性能指標
600 6065 998 36kg C種
設計可動量600mmは標準例です。
設計者のご依頼により、他の設計可動量にもご対応させていただきますので、弊社までご相談ください。
※性能指標について

図面等

製品符号－呼称 設計可動量
（X・Y方向）		 価格 図面・施工要領書等
MX77VTEF-U-M-6065　ウッドデッキ仕様 600 お問合せください。 cad図面ご使用願い図
図面は作図当時の仕様となります。
