EXジョイント建物用

ステンレス製 建物用エキスパンションジョイント 屋根−外壁

Fタイプ:変位性能100%
Gタイプ:変位性能 50%


SX12
SX12L耐火型(遮炎性能)

製品写真

SX12

製品特徴

  • ステンレス製の屋根−外壁用エキスパンションジョイントです。

耐火型も設定しております。

  • 日本エキスパンションジョイント工業会の定める耐火性能に適合した耐火帯付もご用意しています。


製品図面

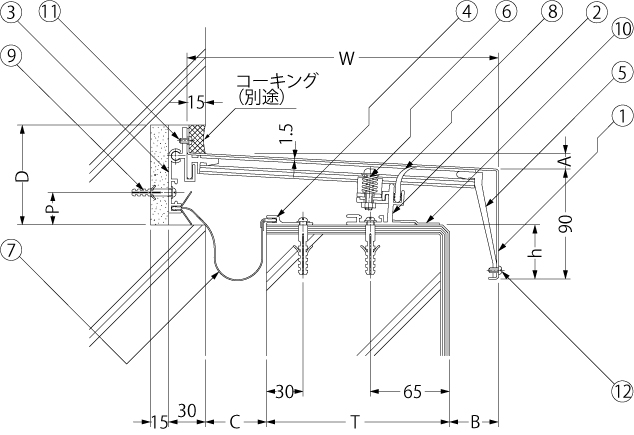

SX12

SX12

※カバーの勾配は3°です。

耐火型

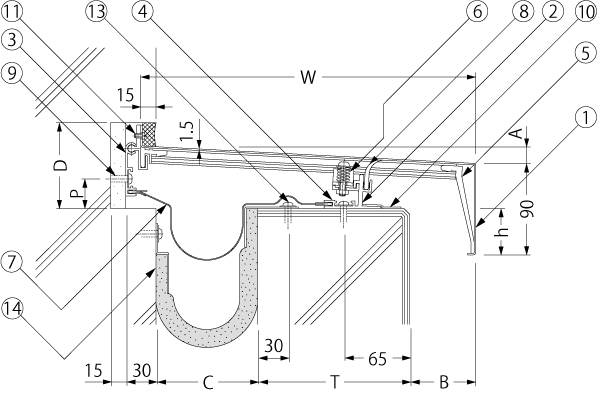

SX12L

SX12L

※カバーの勾配は3°です。

    部品構成

  1. カバー
    材質:SUS304 処理:ヘアライン仕上
  2. フレームA
    材質:A6063S 処理:陽極酸化塗装複合被膜
  3. フレームB
    材質:A6063S 処理:陽極酸化塗装複合被膜
  4. シート受けフレーム
    材質:A6063S 処理:陽極酸化塗装複合被膜
  5. ホルダー
    材質:A6063S 処理:陽極酸化塗装複合被膜
  6. スプリング
    材質:SUS304
  7. 補助シート
    材質:軟質ポリ塩化ビニル
  8. 止水板
    材質:軟質ポリ塩化ビニル
  9. ナイロンプラグ
    材質:ナイロン
  10. 止水テープ
    材質:ブチルゴム
  11. ドリルねじ
    材質:SUS
  12. ドリルねじ
    材質:SUS
  13. コンクリートネジ 5×45
    材質:SUS
  14. 耐火帯
    材質:アルカリアースシリケートウール
※パラペット厚120mmの製品にはCシート受けフレームは付属しません。
※Kドリルねじは300Gにのみ付属します。

    付属部品

  • カバーの継ぎ目部にはジョイナー(水切り板)が付属します。


Fタイプ(変位性能100%) 寸法表<単位:mm>

製品符号−呼称 クリアランスC パラペット厚
T
W A B D h P 標準長さ
SX12(L)−50F クリアランス50 120 245 13 60 81 46 25 3000
150 275 14 60 83 46 27 3000
180 305 16 60 84 46 28 3000
200 325 17 60 85 46 29 3000
SX12(L)−100F クリアランス100 120 345 18 110 86 46 30 3000
150 375 19 110 88 46 32 3000
180 405 21 110 89 46 33 3000
200 425 22 110 91 46 35 3000

Gタイプ(変位性能50%) 寸法表<単位:mm>

製品符号−呼称 クリアランスC パラペット厚
T
W A B D h P 標準長さ
SX12(L)−50G クリアランス50 120 220 11 35 80 45 24 3000
150 250 13 35 81 45 25 3000
180 280 14 35 83 45 27 3000
200 300 15 35 84 45 28 3000
SX12(L)−100G クリアランス100 120 295 15 60 84 46 28 3000
150 325 17 60 85 46 29 3000
180 355 18 60 87 46 31 3000
200 375 19 60 88 46 32 3000
SX12(L)−150G クリアランス150 120 370 19 85 88 47 32 3000
150 400 21 85 89 47 33 3000
180 430 22 85 91 47 35 3000
200 450 23 85 92 47 36 3000
SX12(L)−200G クリアランス200 120 445 23 110 92 48 36 3000
150 475 25 110 93 48 37 3000
180 505 26 110 95 48 39 3000
200 525 27 110 96 48 40 3000
SX12−300G クリアランス300 120 595 31 160 94 51 38 3000
150 625 32 160 95 51 40 3000
180 655 34 160 97 51 41 3000
200 675 35 160 98 51 42 3000

価格(消費税は含まれておりません)

SX12 Fタイプ
製品符号−呼称 価格(円/m) 図面・施工要領書等
パラペット厚
120mm
パラペット厚
150mm
パラペット厚
180mm
パラペット厚
200mm
SX12−50F 34,500

(W=245)

36,800

(W=275)

39,100

(W=305)

39,100

(W=325)

cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX12−100F 39,100

(W=345)

44,100

(W=375)

49,400

(W=405)

49,400

(W=425)

cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品

SX12 Gタイプ
製品符号−呼称 価格(円/m) 図面・施工要領書等
パラペット厚
120mm
パラペット厚
150mm
パラペット厚
180mm
パラペット厚
200mm
SX12−50G 34,500

(W=220)

34,500

(W=250)

36,800

(W=280)

36,800

(W=300)

cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX12−100G 36,800

(W=295)

39,100

(W=325)

44,100

(W=355)

44,100

(W=375)

cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX12−150G 44,100

(W=370)

44,100

(W=400)

49,400

(W=430)

49,400

(W=450)

cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX12−200G 49,400

(W=445)

52,000

(W=475)

54,600

(W=505)

54,600

(W=525)

cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX12−300G 57,200

(W=595)

59,800

(W=625)

62,400

(W=655)

62,400

(W=675)

cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品

耐火型

SX12L Fタイプ
製品符号−呼称 価格(円/m) 図面・施工要領書等
パラペット厚
120mm
パラペット厚
150mm
パラペット厚
180mm
パラペット厚
200mm
SX12L−50F 51,300

(W=245)

53,600

(W=275)

55,900

(W=305)

55,900

(W=325)

cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX12L−100F 60,600

(W=345)

65,600

(W=375)

70,900

(W=405)

70,900

(W=425)

cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品

SX12L Gタイプ
製品符号−呼称 価格(円/m) 図面・施工要領書等
パラペット厚
120mm
パラペット厚
150mm
パラペット厚
180mm
パラペット厚
200mm
SX12L−50G 48,600

(W=220)

48,600

(W=250)

50,900

(W=280)

50,900

(W=300)

cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX12L−100G 53,600

(W=295)

55,900

(W=325)

60,900

(W=355)

60,900

(W=375)

cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX12L−150G 65,600

(W=370)

65,600

(W=400)

70,900

(W=430)

70,900

(W=450)

cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX12L−200G 70,900

(W=445)

73,500

(W=475)

76,100

(W=505)

76,100

(W=525)

cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
※耐火型は、耐火帯とカバーとのセット販売となります。価格はセット価格です。
※価格は1m当りの材料価格です。尚、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※小口カバー1か所あたりの材料価格は、(当該製品のm価格)×30%を加算してください。
 (価格は10円の位を四捨五入で100円単位となります。受注生産品)
※小口カバー以外の役物は別途見積りとなります。
