車止め

コーナー型 スチール製 車止め

  • YD-K(固定式)
  • YD-DO(脱着式 蓋なし)
  • YD-D(脱着式 スチール製蓋)
  • YD-DL(脱着式 スチール製蓋 鍵付)
  • YD-HD(脱着式 鋳鉄製蓋)
  • YD-HDL(脱着式 鋳鉄製蓋 鍵付)

製品写真

EF 脱着式 タイプ

埋設部仕様

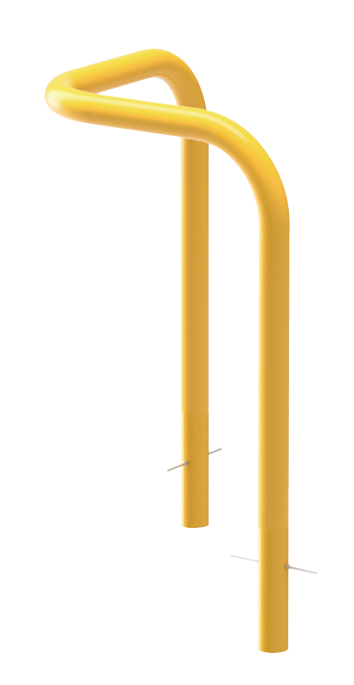

YD-K
固定式

YD-D
脱着式
スチール製蓋

YD-HD
脱着式
鋳鉄製蓋


YD-DO
脱着式

蓋なし



YD-DL
脱着式

スチール製蓋

鍵付

YD-HDL
脱着式

鋳鉄製蓋

鍵付

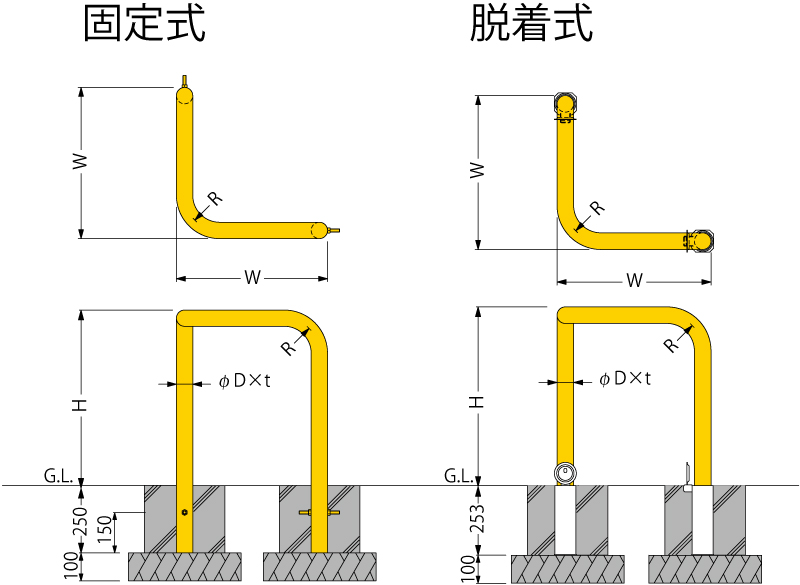

製品図面

脱着式 タイプ



    部品構成

  1. 本体支柱 材質:STK
    処理:溶融亜鉛めっき+焼付塗装
     色:黄または白
  2. 埋設管 材質:SUS
    ※蓋なしの埋設管はスチール製です。

    注文・発注情報

  • ご注文の際は本体色(黄または白)をご指示ください 。 また、受注生産品として赤白タイプ・ダークブラウンも対応可能です。
  • 支柱にベースプレートを溶接固定した後付タイプも製作できます。
  • 後付タイプは下記の要領でご指示ください。
  • <例> 後付タイプ →YD6L5-A

寸法表・質量表<mm>

製品符号 支柱径φD W H t R 支柱質量(kg)
YD6L5 60.5 650 650 2.8 175 12.3
YD6H5 60.5 650 800 2.8 175 13.5




固定式 価格(消費税は含まれておりません)

製品符号 価格(円/本) 図面・取扱説明書等
YD6L5-K 24,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
YD6H5-K 38,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書

脱着式 蓋なし 価格(消費税は含まれておりません)

製品符号 価格(円/本) 図面・取扱説明書等
YD6L5-DO 28,300 施工要領書
YD6H5-DO 42,800 施工要領書

脱着式 スチール製蓋 価格(消費税は含まれておりません)

スチール製蓋 鍵なし スチール製蓋 鍵付 図面・取扱説明書等
製品符号 価格(円/本) 製品符号 価格(円/本)
YD6L5-D 32,900 YD6L5-DL 35,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
YD6H5-D 47,400 YD6H5-DL 49,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書

脱着式 鋳鉄製蓋 価格(消費税は含まれておりません)

鋳鉄製蓋 鍵なし 鋳鉄製蓋 鍵付 図面・取扱説明書等
製品符号 価格(円/本) 製品符号 価格(円/本)
YD6L5-HD 36,300 YD6L5-HDL 38,800 施工要領書
YD6H5-HD 50,800 YD6H5-HDL 53,300 施工要領書
