ルーフドレン

外断熱用ルーフドレン　ラインナップ

外断熱用 鋳鉄製ルーフドレン　製品一覧表

防水層張掛け幅100mm　たて引き用

防水工法	製品 写真	製品 符号	使用 場所	防水層 張掛け幅	適用できる 断熱材厚さ	排水管 接続方法	呼称	備考
アスファルト防水　 改質アスファルトシート防水　 合成高分子系ルーフィングシート防水用		WHPW-2	屋上	100mm	15〜40mm	ねじ込み式	75・100・125・150	公共建築工事標準仕様書（建築工事編）　令和4年版
アスファルト防水　 改質アスファルトシート防水　 合成高分子系ルーフィングシート防水用		WHRW-2	バルコニー 庇・屋上	100mm	15〜40mm	ねじ込み式	75・100・125・150	−
アスファルト防水　 改質アスファルトシート防水　 合成高分子系ルーフィングシート防水用		WHBW-2	バルコニー中継	100mm	15〜40mm	ねじ込み式	75・100・125・150	−

防水層張掛け幅100mm　よこ引き用

防水工法	製品 写真	製品 符号	使用 場所	防水層 張掛け幅	適用できる 断熱材厚さ	排水管 接続方法	呼称	備考

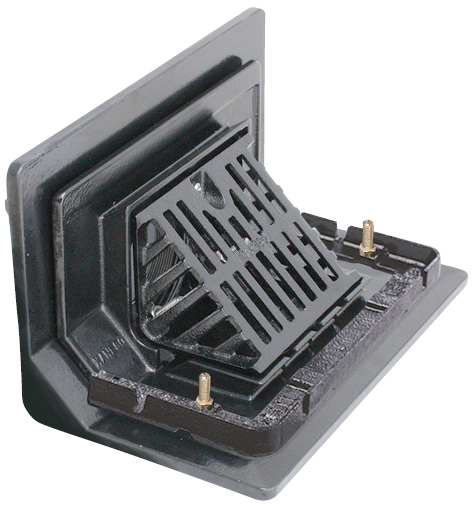

アスファルト防水 （キャント付入隅用）		WHXAW	屋上	100mm	25〜40mm	ねじ込み式	75・100・125・150	公共建築工事標準仕様書（建築工事編）　令和4年版
		WHDUXAW	屋上	100mm	25〜40mm	ねじ込み式	75・100・125・150	デッキプレート打込型
		WHDUXAW	屋上	100mm	25〜40mm	ねじ込み式	75・100・125・150	デッキプレート打込型
改質アスファルトシート防水 シート防水用		WHXSW	屋上	100mm	25〜40mm	ねじ込み式	75・100・125・150	公共建築工事標準仕様書（建築工事編）　令和4年版
		WHDXSW	屋上	100mm	25〜40mm	ねじ込み式	75・100・125・150	デッキプレート打込型
		WHDXSW	屋上	100mm	25〜40mm	ねじ込み式	75・100・125・150	デッキプレート打込型

打込型　たて引き用

防水工法	製品 写真	製品 符号	使用 場所	防水層 張掛け幅	適用できる 断熱材厚さ	排水管 接続方法	呼称	備考
アスファルト防水 シート防水		ESPW-1	屋上	45mm	20〜40mm	差し込み式	50・65・75・100・125・150	都市再生機構　機構住宅標準詳細設計図集　第二版　AE-601 （呼称50,65,75,100）
		ESPW-2	屋上	45mm（呼称200のみ65mm）	20〜40mm	ねじ込み式	50・65・75・100・125・150・200	−
		ESRW-1	バルコニー 庇・屋上	45mm	20〜40mm	差し込み式	50・65・75・100・125・150	−
		ESRW-2	バルコニー　 庇・屋上	45mm（呼称200のみ65mm）	20〜40mm	ねじ込み式	50・65・75・100・125・150・200	−
		ESBW-1	バルコニー中継	45mm	20〜40mm	差し込み式	50・65・75・100・125・150	−
		ESBW-2	バルコニー中継	45mm（呼称200のみ65mm）	20〜40mm	ねじ込み式	50・65・75・100・125・150・200	−
		ESJW-1	バルコニー中継	45mm	20〜40mm	差し込み式	50・65・75・100・125	水はね防止型
		ESJW-2	バルコニー中継	45mm	20〜40mm	ねじ込み式	50・65・75・100・125	水はね防止型

打込型　よこ引き用

防水工法	製品 写真	製品 符号	使用 場所	防水層 張掛け幅	適用できる 断熱材厚さ	排水管 接続方法	呼称	備考
アスファルト防水 シート防水		EXCW	屋上	45mm	25〜40mm	ねじ込み式	75・100・125・150・200	都市再生機構　機構住宅標準詳細設計図集　第二版　AE-602　（呼称75,100）

デッキプレート打込型　たて引き用

防水工法	製品 写真	製品 符号	使用場所	防水層張掛け幅	適用できる 断熱材厚さ	排水管 接続方法	呼称	備考

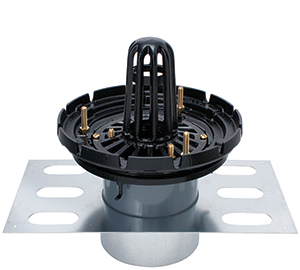

アスファルト防水 シート防水		EDSPW-1	屋上	45mm	20〜40mm	差し込み式	50・65・75・100・125・150	−
		EDSPW-2	屋上	45mm（呼称200のみ65mm）	20〜40mm	ねじ込み式	50・65・75・100・125・150・200	−
		EDSRW-1	バルコニー　 庇・屋上	45mm	20〜40mm	差し込み式	50・65・75・100・125・150	−
		EDSRW-2	バルコニー　 庇・屋上	45mm（呼称200のみ65mm）	20〜40mm	ねじ込み式	50・65・75・100・125・150・200	−
		EDSBW-1	バルコニー中継	45mm	20〜40mm	差し込み式	50・65・75・100・125・150	−
		EDSBW-2	バルコニー中継	45mm（呼称200のみ65mm）	20〜40mm	ねじ込み式	50・65・75・100・125・150・200	−
		EDSJW-1	バルコニー中継	45mm	20〜40mm	差し込み式	50・65・75・100・125	水はね防止型
		EDSJW-2	バルコニー中継	45mm（呼称200のみ65mm）	20〜40mm	ねじ込み式	50・65・75・100・ 125	水はね防止型

外断熱用 ステンレス鋳鋼製ルーフドレン　製品一覧表

打込型　たて引き用

防水工法	製品 写真	製品符号	使用場所	防水層 張掛け幅	適用できる 断熱材厚さ	排水管 接続方法	呼称	備考
アスファルト防水 シート防水用		ESSPW-1	屋上	45mm	20〜40mm	差し込み式	50・75・100・125	−
		ESSPW-2	屋上	45mm	20〜40mm	ねじ込み式	50・75・100・125・150・200	−
		ESSRW-1	バルコニー　 庇・屋上	45mm	20〜40mm	差し込み式	50・75・100・125	−
		ESSRW-2	バルコニー　 庇・屋上	45mm	20〜40mm	ねじ込み式	50・75・100・125・150	−

打込型　よこ引き用

防水工法	製品 写真	製品符号	使用 場所	防水層 張掛け幅	適用できる 断熱材厚さ	排水管 接続方法	呼称	備考
アスファルト防水 シート防水用		ESXCW	屋上	45mm	25〜40mm	ねじ込み式	75・100・125・150	−

デッキプレート打込型　たて引き用

防水工法	製品 写真	製品符号	使用場所	防水層 張掛け幅	適用できる 断熱材厚さ	排水管 接続方法	呼称	備考
アスファルト防水 シート防水用		EDSSPW-1	屋上	45mm	20〜40mm	差し込み式	50・75・100・125	−
		EDSSPW-2	屋上	45mm	20〜40mm	ねじ込み式	50・75・100・125・150	−
		EDSSRW-1	バルコニー　 庇・屋上	45mm	20〜40mm	差し込み式	50・75・100・125	−
		EDSSRW-2	バルコニー　 庇・屋上	45mm	20〜40mm	ねじ込み式	50・75・100・125・150	−
