カラー舗装用みぞ蓋

タイル用　充填深さ40mm　側溝用　目地すきま6mm／11mm　ステンレス目地付鋳鉄製蓋

適用荷重：T-2
カラー舗装用みぞ蓋の強度基準はこちらをご覧ください。

製品符号：SEM-2
目地すきま6mm（P=10）/ 目地すきま11mm（P=15）

製品写真

※写真のタイルは含まれません。

製品の特徴

舗装材を充填できる鋳鉄製、ステンレス目地の排水みぞ蓋です。
スリット排水目地のすきまは6mm（P=10）と11mm（P=15）の2タイプで、排水口を意識せずに通行できます。
タイル目地割に適した蓋長さ600mmです。
目地部に凹凸を施した滑り止め模様付も製作できます。
強度はT-2用で、総重量2,000kgfまでの車両の乗り入れが可能です。
建物内、建物敷地内、公園敷地内、車道以外で車両の乗り入れる可能性のある場所に設置できます。
※車両が頻繁に通行する場所や、フォークリフト等の特殊車両が通行する場所には適しません。

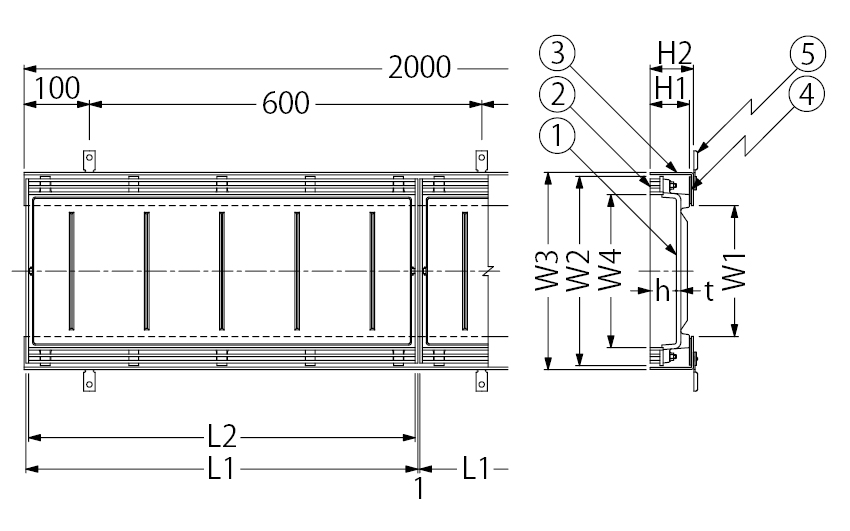

製品図面

開口寸法

目地すきま6ｍｍ（P=10）

※図面の受枠はTL60Pです。

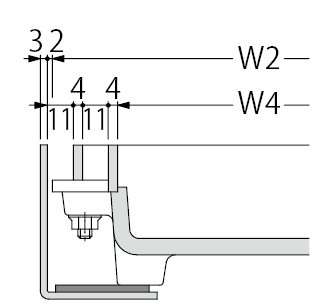

目地すきま11ｍｍ（P=15）

※図面の受枠はTL60Pです。

部品構成

蓋
材質：FC200
処理：樹脂系塗装
目地
材質：SUS304
受枠
材質：SUS304
クッション
材質：クロロプレンゴム
アンカー
材質：SECC

別売部品

開閉ハンドル E型

注文・発注情報

U字溝への取り付けが簡単に行える専用受枠も設定しております。
受枠には、クッション付とクッションなしの2タイプがあります。
＜例＞
クッション付→製品符号：TL60P
クッションなし→製品符号：TL60
ご注文の際は、目地ピッチをご指示ください。
＜例＞
SEM-2-3060　P=10
SEM-2-3060　P=15

寸法表＜単位：mm＞

みぞ幅	呼称	W1	W2	W3	W4	L1	L2	H1	H2		h	t	開口面積（mm²）
みぞ幅	呼称	W1	W2	W3	W4	L1	L2	H1	TL60P	TL60	h	t	P=10	P=15
150	2560	150	240	250	184	599	591	60	66	63	40	7	16,776	20,504
200	3060	200	290	300	234	599	591	60	66	63	40	7	16,776	20,504
250	3560	250	340	350	284	599	591	60	66	63	40	7	16,776	20,504
300	4060	300	390	400	334	599	591	60	66	63	40	7	16,776	20,504

質量・破壊荷重・適用荷重＜接触圧子：200×160＞

呼称	蓋質量（kg）	舗装材充填時の蓋質量（約・kg）	適用荷重	衝撃	破壊荷重
2560	11	21	T-2	i=0.1	35kN（3,600kgf）以上
3060	13	26	T-2	i=0.1	35kN（3,600kgf）以上
3560	15	30	T-2	i=0.1	35kN（3,600kgf）以上
4060	17	35	T-2	i=0.1	35kN（3,600kgf）以上

価格

みぞ幅	製品符号	呼称	P=10		P=15
みぞ幅	製品符号	呼称	価格（円/m）	図面・施工要領書等	価格（円/m）	図面・施工要領書等
150	SEM-2	2560	59,700		50,500
200	SEM-2	3060	65,300		55,900
250	SEM-2	3560	71,400		62,000
300	SEM-2	4060	79,300		69,600

※価格には消費税は含まれておりません。
※本体は1ｍ当りの価格です。

受枠　価格

製品符号	価格（円/m）	コーナー加工費（円/直角1ヶ所当り）	エンドプレート加工費（円/片側1ヶ所当り）
ステンレス製受枠　クッション付　TL60P	25,600	2,500	7,500
ステンレス製受枠　クッションなし　TL60	22,000	2,500	7,500

※価格には消費税は含まれておりません。
※受枠は両側1m当りの価格です。
※幅決めプレート付の場合は、両側1m当り1,600円を加算してください。
