車止め

スチール製　アーチ型
脱着式　鋳鉄製蓋（-HD）
脱着式　鋳鉄製蓋 鍵付（-HDL）

製品符号
YB-HD（脱着式　鋳鉄製蓋）
YB-HDL（脱着式　鋳鉄製蓋 鍵付）

製品写真

ＹＢ　脱着式　鋳鉄製蓋タイプ

埋設部仕様

YB-HD
脱着式
鋳鉄製蓋

YB-HDL
脱着式
鋳鉄製蓋　鍵付

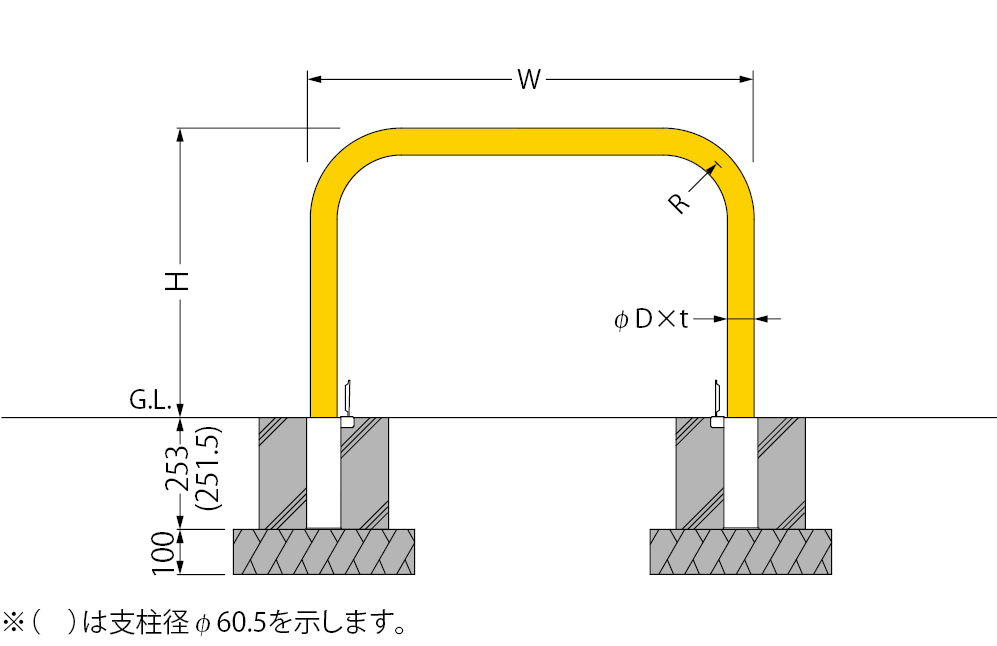

製品図面

ＹＢ　脱着式　鋳鉄製蓋タイプ

    部品構成

  1. 本体支柱
    材質：STK400
    処理：焼付塗装
    色：黄または白
  2. 埋設管
    材質：スチール
    処理：溶融亜鉛めっき
    ※φ60.5の埋設管はステンレス製です。

設計情報

  1. 脱着式鍵付タイプの南京錠にサイズ等の指定がある場合は、ご指示ください。

注文・発注情報

  1. ご注文の際は本体色（黄または白）をご指示ください。
    また、受注生産品として赤白タイプ・茶も対応可能です。
茶（受注生産品）

寸法・質量表　<単位：mm>

製品符号 支柱径φD W H t R 支柱質量（kg）
YB4L7 42.7 700 650 2.3 110 5.5
YB6L7 60.5 700 650 2.8 175 8.5
YB6H7A 60.5 750 800 2.8 175 10.5
YB6L10 60.5 1000 650 2.8 175 10.5
YB6H10 60.5 1000 800 2.8 175 11.5
YB6L15 60.5 1500 650 2.8 175 12.5
YB6L20 60.5 2000 650 2.8 175 14.5
YB6L30 60.5 3000 650 2.8 175 18.5
YB7H10 76.3 1000 800 2.8 200 16.0
YB7H15 76.3 1500 800 2.8 200 18.5

鍵なし　価格

製品符号 価格（円/本） 図面・施工要領書等
YB4L7-HD 22,600 CAD図面DXF図面DWG図面ご使用願い図施工要領書
YB6L7-HD 31,400 CAD図面DXF図面DWG図面ご使用願い図施工要領書
YB6H7A-HD 33,300 CAD図面DXF図面DWG図面ご使用願い図施工要領書
YB6L10-HD 33,000 CAD図面DXF図面DWG図面ご使用願い図施工要領書
YB6H10-HD 40,700 CAD図面DXF図面DWG図面ご使用願い図施工要領書
YB6L15-HD 38,300 CAD図面DXF図面DWG図面ご使用願い図施工要領書
YB6L20-HD 44,100 CAD図面DXF図面DWG図面ご使用願い図施工要領書
YB6L30-HD 58,800 CAD図面DXF図面DWG図面ご使用願い図施工要領書
YB7H10-HD 44,900 CAD図面DXF図面DWG図面ご使用願い図施工要領書
YB7H15-HD 49,700 CAD図面DXF図面DWG図面ご使用願い図施工要領書

鍵付　価格

製品符号 価格（円/本） 図面・施工要領書等
YB4L7-HDL 25,500 CAD図面DXF図面DWG図面ご使用願い図施工要領書
YB6L7-HDL 34,300 CAD図面DXF図面DWG図面ご使用願い図施工要領書
YB6H7A-HDL 36,200 CAD図面DXF図面DWG図面ご使用願い図施工要領書
YB6L10-HDL 35,900 CAD図面DXF図面DWG図面ご使用願い図施工要領書
YB6H10-HDL 43,600 CAD図面DXF図面DWG図面ご使用願い図施工要領書
YB6L15-HDL 41,200 CAD図面DXF図面DWG図面ご使用願い図施工要領書
YB6L20-HDL 47,000 CAD図面DXF図面DWG図面ご使用願い図施工要領書
YB6L30-HDL 61,700 CAD図面DXF図面DWG図面ご使用願い図施工要領書
YB7H10-HDL 48,500 CAD図面DXF図面DWG図面ご使用願い図施工要領書
YB7H15-HDL 53,300 CAD図面DXF図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。
