車止め

<Yシリーズ>アーチ型 ステンレス製 車止め

YA-D(脱着式 スチール製蓋)・YA-DL(脱着式 スチール製蓋 鍵付)

製品写真

YA 脱着式 スチール製蓋 タイプ

埋設部仕様

YA-D
脱着式
スチール製蓋

YA-DL
脱着式
スチール製蓋 鍵付

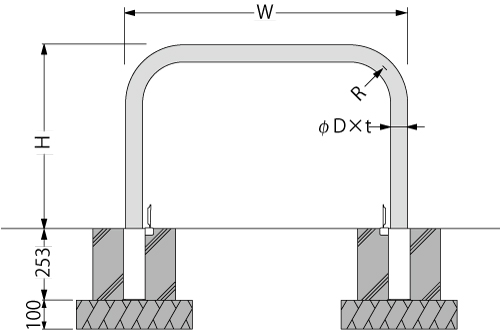

製品図面

YA 脱着式 スチール製蓋 タイプ



    部品構成

  1. 本体支柱 材質:SUS304
            処理:ヘアライン仕上
  2. 埋設管 材質:スチール
          処理:溶融亜鉛めっき
    ※ φ60.5の埋設管はステンレス製です。

    設計情報

  • 脱着式鍵付タイプの南京錠にサイズ等の指定がある場合は、ご指示ください。

寸法・質量表 <単位:mm>

製品符号 支柱径φD W H t R 支柱質量(kg)
YA4L7 42.7 700 650 2.0 110 4.5
YA6L7 60.5 700 650 3.0 175 9.5
YA6H7A 60.5 750 800 3.0 175 11.0
YA6L10 60.5 1000 650 3.0 175 11.0
YA6L15 60.5 1500 650 3.0 175 13.0
YA6L20 60.5 2000 650 3.0 175 14.5
YA6L30 60.5 3000 650 3.0 175 18.5
YA7H10 76.3 1000 800 3.0 200 16.5
YA7H15 76.3 1500 800 3.0 200 19.5


価格(消費税は含まれておりません)

スチール製蓋 鍵なし スチール製蓋 鍵付 図面・取扱説明書等
製品符号 価格(円/本) 製品符号 価格(円/本)
YA4L7-D 34,200 YA4L7-DL 36,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
YA6L7-D 58,500 YA6L7-DL 61,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
YA6H7A-D 58,500 YA6H7A-DL 61,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
YA6L10-D 59,600 YA6L10-DL 62,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
YA6L15-D 68,600 YA6L15-DL 71,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
YA6L20-D 99,900 YA6L20-DL 102,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
YA6L30-D 131,300 YA6L30-DL 134,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
YA7H10-D 78,800 YA7H10-DL 82,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
YA7H15-D 91,000 YA7H15-DL 94,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
