エキスパンションジョイントカバー


建物用エキスパンションジョイント


標準納まり図

屋外と屋内のそれぞれの標準納まり図をご紹介します。



屋外用標準納まり図

屋外におけるEXジョイント建物用の標準納まり図です。
※図は代表機種を記載してあります。機種により図と異なります。

屋根(笠木タイプ)
−外壁(平タイプ)
屋根(笠木タイプ)
−外壁(コーナータイプ)
屋根(水切りタイプ)
−外壁(平タイプ)
屋根(水切りタイプ)
−外壁(コーナータイプ)


屋根(水切りタイプ)
−外壁(コーナータイプ)
外壁(平タイプ)
−外壁(コーナータイプ)

外壁(平タイプ)
−軒天(平タイプ)
外壁(コーナータイプ)
−軒天(コーナータイプ)


外壁(平タイプ)出隅
外壁(平タイプ)入隅

外壁(コーナータイプ)出隅
外壁(コーナータイプ)入隅



カバー端部の納まり


変位性能確保のため、屋根用小口カバーと外壁用カバーの間には、クリアランスを25mm設けてください。

カバージョイント部分納まり



補助シートの納まり

※補助シートについて

EXジョイントの補助シートは結露等による湿気を遮断するものです。完全防水を必要とする場合は、躯体打込型のゴム製止水装置を用いるかクリアランス部に別途樋工事を施してください。


屋根用小口形状 <SX(AX)11・12小口パターン例>

屋根−屋根  SX11・AX11



屋根−外壁  SX12・AX12




屋根−屋根  SX11・AX11 + 屋根−外壁  SX12・AX12


※C〜Jまでの小口パターンについては、外壁用EXジョイントとの納まりにより切欠寸法が異なります。


屋内用標準納まり図

屋内におけるEXジョイント建物用の標準納まり図です。

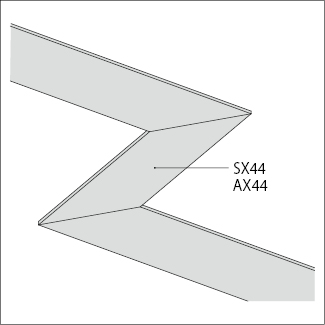

天井(平タイプ)−天井(コーナータイプ)
天井平面コーナー
天井コーナー


落下防止ワイヤー

※EXジョイントのカバーの落下を防止します。
※SX(AX)44、45(B)、55に付属します。

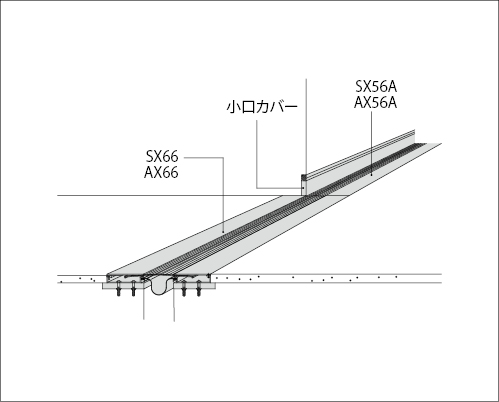

床(平タイプ)−床(壁タイプ)
FタイプのSX66とSX56Aを連続で使用する場合、SX56Aは専用タイプとなります。


エンドカバー

※EXジョイントのエンド部の取り合いをスムーズに動かすためのパーツです。
