エキスパンションジョイントカバー


建物用エキスパンションジョイント


建物用 SX・AXシリーズ 幅広タイプWSX・WAXシリーズ 機能別分類表


ステンレス製SXシリーズ

使用場所 製品符号 呼称(クリアランス(mm)・変位性能)
変位性能100%(F) 変位性能50%(G)
屋根−屋根 SX11 50F,100F 50G,100G,150G,200G,300G
屋根−外壁 SX12 50F,100F 50G,100G,150G,200G,300G
外壁−外壁(先付) SX22(300Gを除く) 50F,100F 50G,100G,150G,200G
SX22F(300Gを除く)
※外壁コーナー併用タイプ
50F,100F 50G,100G,150G,200G
SX22−300G 300G
外壁−外壁(後付) SX22A(300Gを除く) 50F,100F 50G,100G,150G,200G
SX22AF(300Gを除く)
※外壁コーナー併用タイプ
50F,100F 50G,100G,150G,200G
SX22A−300G 300G
一枚カバー SX22AE 50G,100G,150G,200G
外壁−外壁コーナー
(先付)
SX23(300Gを除く) 50F,100F 50G,100G,150G,200G
SX23−300G 300G
外壁−外壁コーナー
(後付)
SX23A(300Gを除く) 50F,100F 50G,100G,150G,200G
SX23A−300G 300G
一枚カバー SX23AE 50G,100G,150G,200G
天井−天井 SX44 50F,100F 50G,100G,150G,200G,300G
天井−内壁 SX45 50F,100F 50G,100G,150G,200G,300G
内壁−内壁 SX55 50F,100F 50G,100G,150G,200G,300G
内壁−内壁コーナー SX45、SX45B 50F,100F 50G,100G,150G,200G,300G
床−床 SX66 50F,100F 50G,100G,150G,200G,300G
床−床
(ノンスリップタイプ)
SX66GP(300Gを除く) 50F,100F 50G,100G,150G,200G
SX66GP−300G 300G
SX66Z(300Gを除く) 50F,100F 50G,100G,150G,200G
SX66Z−300G 300G
床−内壁 SX56A 50F,100F 50G,100G,150G,200G
床−内壁
(ノンスリップタイプ)
SX56AGP 50F,100F 50G,100G,150G,200G
SX56GP−300G 300G
SX56AZ 50F,100F 50G,100G,150G,200G
SX56Z−300G 300G
※300G床−床、床−内壁用はノンスリップタイプのみの設定となります。

アルミニウム製AXシリーズ

使用場所 製品符号 呼称(クリアランス(mm)・変位性能)
変位性能50%(G)
屋根−屋根 AX11 50G,100G,150G,200G,300G
屋根−外壁 AX12 50G,100G,150G,200G,300G
外壁−外壁 (先付) AX22(300Gを除く) 50G,100G,150G,200G
AX22F(300Gを除く)
※外壁コーナー併用タイプ
50G,100G,150G,200G
AX22−300G 300G
外壁−外壁 (後付) AX22A(300Gを除く) 50G,100G,150G,200G
AX22AF(300Gを除く)
※外壁コーナー併用タイプ
50G,100G,150G,200G
AX22A−300G 300G
一枚カバー AX22AE 50G,100G,150G,200G
外壁−外壁コーナー (先付) AX23(300Gを除く) 50G,100G,150G,200G
AX23−300G 300G
外壁−外壁コーナー (後付) AX23A(300Gを除く) 50G,100G,150G,200G
AX23A−300G 300G
一枚カバー AX23AE 50G,100G,150G,200G
天井−天井 AX44 50G,100G,150G,200G,300G
天井−内壁 AX45 50G,100G,150G,200G,300G
内壁−内壁 AX55 50G,100G,150G,200G,300G
内壁−内壁コーナー AX45、AX45B 50G,100G,150G,200G,300G
床−床 AX66 50G,100G,150G,200G
床−内壁 AX56A 50G,100G,150G,200G
※アルミニウム製カバーは、材質の違いにより表面仕上がりが異なります。


ステンレス製幅広タイプWSXシリーズ

使用場所 製品符号 呼称(クリアランス(mm)・変位性能)
変位性能50%(G)
外壁 WSX22 300G,400G,500G,600G
天井 WSX44 300G,400G,500G,600G
内壁 WSX55 300G,400G,500G,600G
WSX66 300G,400G,500G,600G
※屋根用はクリアランス300mm、400mm、500mm、600mmとも、
免震構造建築用MX12を使用します。

アルミニウム製幅広タイプWAXシリーズ

使用場所 製品符号 呼称(クリアランス(mm)・変位性能)
変位性能50%(G)
外壁 WAX22 300G,400G,500G,600G
天井 WAX44 300G,400G,500G,600G
内壁 WAX55 300G,400G,500G,600G
※屋根用はクリアランス300mm、400mm、500mm、600mmとも、
免震構造建築用MX12を使用します。

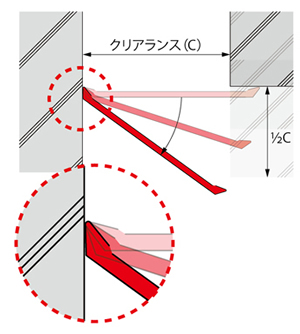

WSX、WAXシリーズは、すっきりとしたきれいな納まりを実現する、カバーの端部形状がポイントです。
