クリーンピット
打込型ピット受枠
コンクリート一発打設に対応する受枠です
- レベルの微調整が容易に行えるように、アンカーに鉄筋をくわえ込む構造です。
- 型枠と鉄筋に受枠を仮固定し、コンクリートを打設する事で、精度の高い施工ができます。
工期短縮、品質向上ができるピット受枠です。

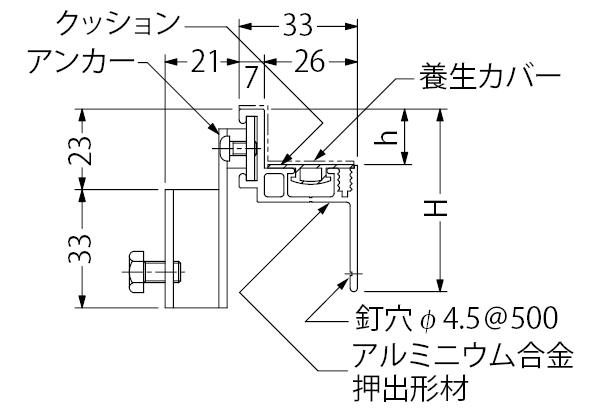

アルミニウム製 AF-D
寸法表＜単位：mm＞
| 製品符号 | h | H |
|---|---|---|
| AF03D | 3.5 | 47 |
| AF05D | 5 | 47 |
| AF15D | 15.5 | 51 |

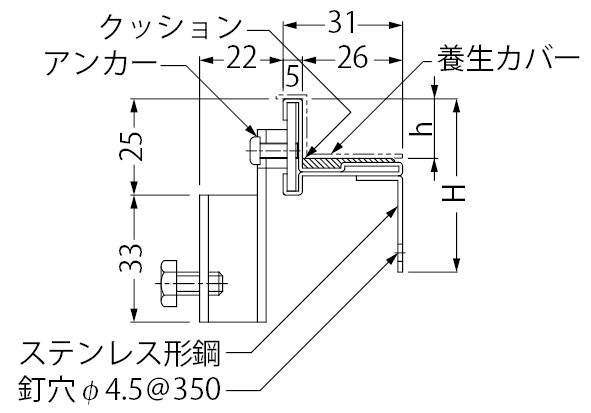

ステンレス製 SF-D
寸法表＜単位：mm＞
| 製品符号 | h | H |
|---|---|---|
| SF03D | 3.5 | 50 |
| SF05D | 5.5 | 50 |
| SF15D | 15.5 | 45 |
| SF20D | 20.5 | 50 |
クリーンレベラー（幅決め材）は、施工の際に、正確な幅決めを行え、受枠と蓋がきれいに納まるようにするための、受枠用部品です。
固定が容易でかつ取り外しも容易です。
固定が容易でかつ取り外しも容易です。

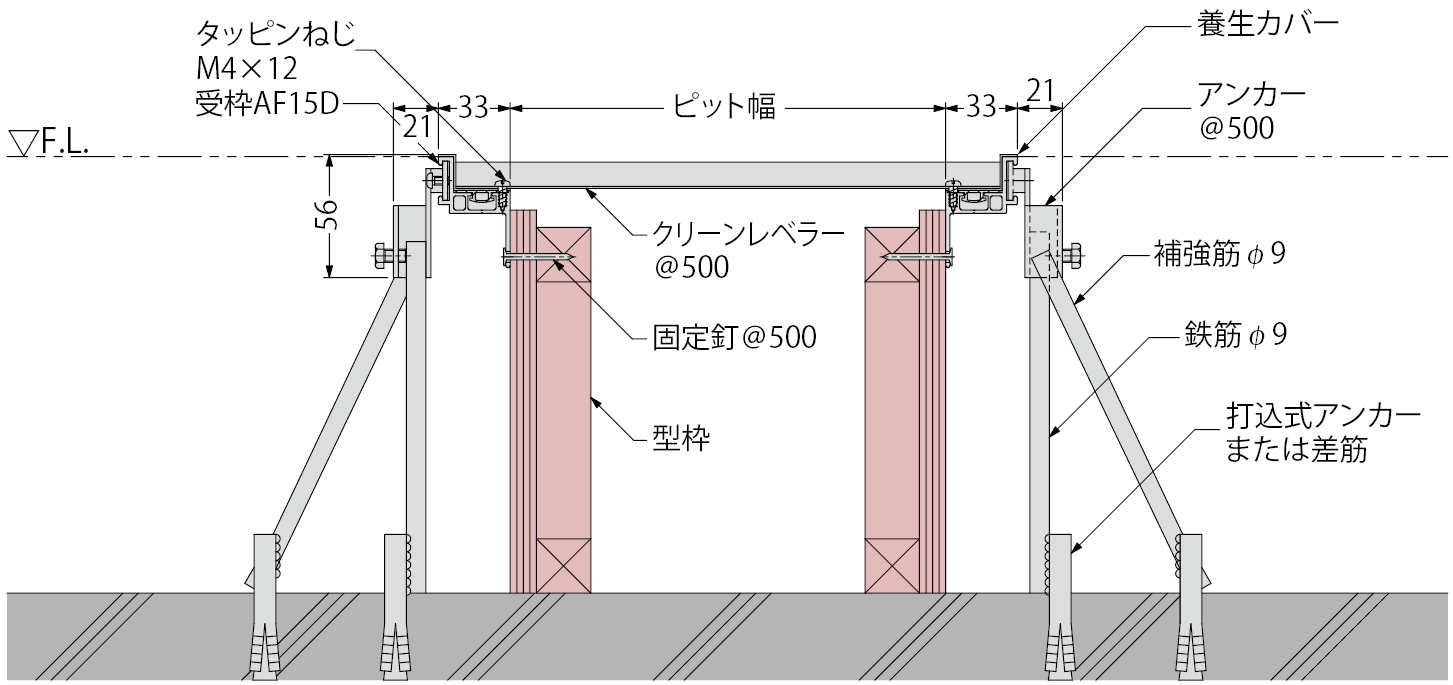

納まり図
適合ピット蓋
| 製品符号 | 材質 | 適合ピット蓋 |
|---|---|---|
| AF03D | アルミニウム | SA-N,SG-3,SZ-3C,SZ-3,SA,SP-3,RA（板厚3.2mm） |
| SF03D | ステンレス | SG-3,SZ-3,SA,SP-3,RA（板厚3.2mm） |
| AF05D | アルミニウム | AP-5,RA（板厚4.5mm） |
| SF05D | ステンレス | AP-5,RA（板厚4.5mm） |
| AF15D | アルミニウム | SA-NB-15,SG-B-15,SZ-B-15,PQ-H-15,ZQ-H-15,ZQ-15,DQ-W-15,DQ-15,SK-H-15,SK-15,ZR-H-15,ZR-15,YQ-H-A-15,YQ-A-15,DQ-W-A-15, SK-H-A-15,SK-A-15,YR-H-A-15,YR-A-15,GW-15,SE |
| SF15D | ステンレス | SA-NB-15,SG-B-15,SZ-B-15,PQ-H-15,ZQ-H-15,ZQ-15,DQ-W-15,DQ-15,SK-H-15,SK-15,ZR-H-15,ZR-15,YQ-H-A-15,YQ-A-15,DQ-W-A-15, SK-H-A-15,SK-A-15,YR-H-A-15,YR-A-15,GW-15,SE |
| SF20D | ステンレス | ZQ-H-20,ZQ-20,ZR-H-20,ZR-20,DQ-W-20,DQ-20,YQ-H-A-20,YQ-A-20,YR-H-A-20,YR-A-20,DQ-W-A-20 |
