ルーフドレン

外廊下排水・たて引き用ルーフドレン用　適合機種

1. CK-D　バルコニー、廊下、踊場用 / 適合機種はこちら
2. CK-A　バルコニー、廊下、踊場用 / 適合機種はこちら
3. CK-Z　バルコニー、廊下、踊場用 / 適合機種はこちら

CK-D（バルコニー・廊下・踊場用）　適合機種

防水工法	製品 写真	製品 符号	防水層張掛け幅 塗掛け幅	材質	施工方法	排水管 接続方式	呼称	備考
塗膜防水　 モルタル防水		EMD-1	10mm （一部5mm）	鋳鉄製	打込型	差し込み式	50・75	−
塗膜防水 モルタル防水		EMD-2	10mm （一部5mm）	鋳鉄製	打込型	ねじ込み式	50・75	−
塗膜防水 モルタル防水		EPMD-1	10mm （一部5mm）	鋳鉄製	打込型	差し込み式	50・75	PC工場向
塗膜防水 モルタル防水		EPMD-2	10mm （一部5mm）	鋳鉄製	打込型	ねじ込み式	50・75	PC工場向
塗膜防水 モルタル防水		EDMD-1	10mm （一部5mm）	鋳鉄製	デッキプレート打込型	差し込み式	50・75	−
塗膜防水 モルタル防水		EDMD-2	10mm （一部5mm）	鋳鉄製	デッキプレート打込型	ねじ込み式	50・75	−
塗膜防水		EWMD-1	10mm （一部5mm）	鋳鉄製	木付け用	差し込み式	50・75	−
塗膜防水		EWMD-2	10mm （一部5mm）	鋳鉄製	木付け用	ねじ込み式	50・75	−
塗膜防水 モルタル防水		ESMD-1	10mm （一部5mm）	ステンレス鋳鋼製	打込型	差し込み式	50・75	−
塗膜防水 モルタル防水		ESMD-2	10mm （一部5mm）	ステンレス鋳鋼製	打込型	ねじ込み式	50・75	−
塗膜防水 モルタル防水		EDSMD-1	10mm （一部5mm）	ステンレス鋳鋼製	デッキプレート打込型	差し込み式	50・75	−
塗膜防水 モルタル防水		EDSMD-2	10mm （一部5mm）	ステンレス鋳鋼製	デッキプレート打込型	ねじ込み式	50・75	−
塗膜防水 モルタル防水		EHMD-1	10mm （一部5mm）	アルミニウム製	打込型	差し込み式	50・75	−
塗膜防水 モルタル防水		EHMD-2	10mm （一部5mm）	アルミニウム製	打込型	ねじ込み式	50・75	−

CK-A（バルコニー・廊下・踊場用）　適合機種

防水工法	製品 写真	製品 符号	防水層張掛け幅 塗掛け幅	材質	施工方法	排水管 接続方式	呼称	備考
塗膜防水 モルタル防水		EMA-1	5mm	鋳鉄製	打込型	差し込み式	50・75	−
塗膜防水 モルタル防水		EMA-2	5mm	鋳鉄製	打込型	ねじ込み式	50・75	−
塗膜防水 モルタル防水		EDMA-1	5mm	鋳鉄製	デッキプレート打込型	差し込み式	50・75	−
塗膜防水 モルタル防水		EDMA-2	5mm	鋳鉄製	デッキプレート打込型	ねじ込み式	50・75	−

CK-Z（バルコニー・廊下・踊場用）　適合機種

防水工法	製品 写真	製品 符号	防水層張掛け幅 塗掛け幅	材質	施工方法	排水管 接続方式	呼称	備考
塗膜防水 モルタル防水		EMZ-1	5mm	鋳鉄製	打込型	差し込み式	75	−
塗膜防水 モルタル防水		EMZ-1G	5mm	鋳鉄製	打込型	差し込み式	75	グレー色
塗膜防水 モルタル防水		EMZ-2	5mm	鋳鉄製	打込型	ねじ込み式	75	−
塗膜防水 モルタル防水		EMZ-2G	5mm	鋳鉄製	打込型	ねじ込み式	75	グレー色
塗膜防水 モルタル防水		EPMZ-1	5mm	鋳鉄製	打込型	差し込み式	75	PC工場向
塗膜防水 モルタル防水		EPMZ-1G	5mm	鋳鉄製	打込型	差し込み式	75	グレー色

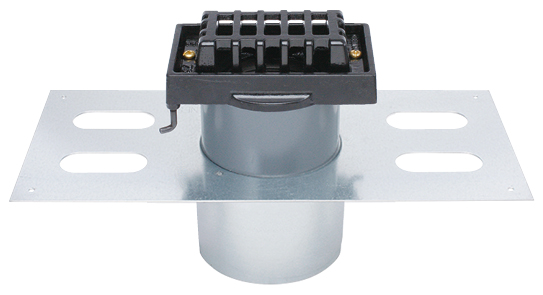

塗膜防水 モルタル防水		EDMZ-1	5mm	鋳鉄製	デッキプレート打込型	差し込み式	75	−
塗膜防水 モルタル防水		EDMZ-1G	5mm	鋳鉄製	デッキプレート打込型	差し込み式	75	グレー色
塗膜防水 モルタル防水		EDMZ-2	5mm	鋳鉄製	デッキプレート打込型	ねじ込み式	75	−
