免震エキスパンションジョイント

壁部免震エキスパンションジョイントの可動図

外壁（X方向：片側せり出し式・Y方向：ヒンジスライド式）

X方向の変位で本体パネルが室内に跳ね出し、Y方向の変位が加わると、さらに大きくせり出してすきまもできるため、人の通行のある箇所には不向きです。

外壁・内壁（X方向：伸縮式・Y方向：ヒンジ伸縮式）

変位時に壁の面外に大きな突出がなく比較的安全な機構です。

天井部免震エキスパンションジョイントの可動図

天井（X方向：固定側せり上がり式・Y方向：スライド式）

床部免震エキスパンションジョイントの可動図

屋内床（X方向：片側のみ込みスライド式・Y方向：レールスライド式）

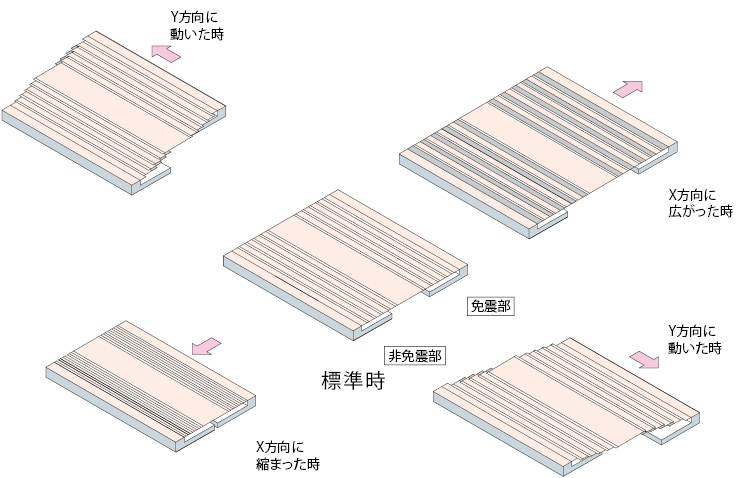

屋内床（X方向：伸縮式・Y方向：スライド式）

変位時に人や物が落下したり、挟まれないよう 安全に配慮した機構です。

屋外床（X方向：片側せり上がり式・Y方向： スライド式）

X方向に縮まった時、本体パネルがせり上がるため、その部分に人が立っていた場合、ケガをする恐れがあります。

一般社団法人日本免震構造協会発行「 免震エキスパンションジョイントガイドライン」
4.3 機構別の留意点
7.3 維持管理と点検より
