ステンレス製グレーチング

プレーンタイプ 集水桝用
T-20、T-14、T-6、T-2、歩行用

  • 公共建築協会評価対象品

SMW
すきま
26mm/18mm/11mm/9mm

製品写真

SMW


製品図面

SMW SMW


    部品構成

  1. メインバー
    材質:SUS304
  2. クロスバー
    材質:SUS304
  3. サイドバー
    材質:SUS304
  4. 受枠
    材質:SUS304
  5. アンカー
    材質:SECC

    販売情報

  • 標準品以外の寸法も製作可能です。
    ボルト固定式集水桝用グレーチングにも対応できます。製品符号末尾に「L」をつけてご指示ください。
    製品の形状は正方形です。四方受枠をつける場合はご注文の際「枠付」とご指示ください。
    <例>ボルト固定式・枠付
         SMWL4420 P=30 枠付

    注文・発注情報

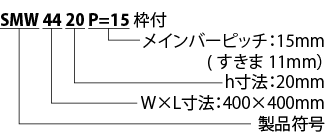

  • ご注文は下記要領でご指示ください。
    SMW 4420 P=15
    W×L寸法:400×400mm、h寸法:20mm、メインバーピッチ:15mm

寸法・質量表 すきま26mm(P=30)<単位:mm>

桝内径
長さ×幅
グレーチング 受枠
呼称−メインバーピッチ W L h 質量(kg) 適用荷重 A B H 質量(kg)
250×250 3315 P=30 300 300 15 2.0 歩行用 310 310 18 1.3
3320 P=30 300 300 20 2.6 歩行用 310 310 23 1.4
3325 P=30 300 300 25 3.2 T-2 310 310 28 1.5
3332 P=30 300 300 32 4.0 T-14 310 310 35 1.7
3338 P=30 300 300 38 4.5 T-20 310 310 41 2.1
300×300 3515A P=30 350 350 15 2.7 歩行用 360 360 18 1.5
3520A P=30 350 350 20 3.4 歩行用 360 360 23 1.6
3525A P=30 350 350 25 4.2 T-2 360 360 28 1.8
3532A P=30 350 350 32 5.2 T-2 360 360 35 2.0
3538A P=30 350 350 38 6.3 T-14 360 360 41 2.4
350×350 4415 P=30 400 400 15 3.5 歩行用 410 410 18 1.8
4420 P=30 400 400 20 4.7 歩行用 410 410 23 1.9
4425 P=30 400 400 25 5.5 歩行用 410 410 28 2.1
4432 P=30 400 400 32 6.8 T-2 410 410 35 2.3
4450 P=30 400 400 50 10.4 T-20 410 410 53 3.2
400×400 4515A P=30 450 450 15 4.2 歩行用 460 460 18 2.0
4520A P=30 450 450 20 5.7 歩行用 460 460 23 2.1
4525A P=30 450 450 25 6.8 歩行用 460 460 28 2.3
4532A P=30 450 450 32 8.5 T-2 460 460 35 2.6
4550A P=30 450 450 50 12.7 T-14 460 460 53 3.6
450×450 5515 P=30 500 500 15 5.2 歩行用 510 510 18 2.2
5520 P=30 500 500 20 7.0 歩行用 510 510 23 2.4
5525 P=30 500 500 25 8.6 歩行用 510 510 28 2.6
5532 P=30 500 500 32 11.0 歩行用 510 510 35 2.9
5538 P=30 500 500 38 12.3 T-2 510 510 41 3.4
5550 P=30 500 500 50 15.6 T-14 510 510 53 4.0
※歩行用は適用荷重T-2未満です。

寸法・質量表 すきま18mm(P=22)<単位:mm>

桝内径
長さ×幅
グレーチング 受枠
呼称−メインバーピッチ W L h 質量(kg) 適用荷重 A B H 質量(kg)
250×250 3315 P=22 300 300 15 2.5 歩行用 310 310 18 1.3
3320 P=22 300 300 20 3.4 T-2 310 310 23 1.4
3325 P=22 300 300 25 4.1 T-2 310 310 28 1.5
3332 P=22 300 300 32 5.2 T-14 310 310 35 1.7
3338 P=22 300 300 38 6.0 T-20 310 310 41 2.1
300×300 3515A P=22 350 350 15 3.4 歩行用 360 360 18 1.5
3520A P=22 350 350 20 4.5 歩行用 360 360 23 1.6
3525A P=22 350 350 25 5.4 T-2 360 360 28 1.8
3532A P=22 350 350 32 6.6 T-14 360 360 35 2.0
3538A P=22 350 350 38 8.0 T-20 360 360 41 2.4
350×350 4415 P=22 400 400 15 4.2 歩行用 410 410 18 1.8
4420 P=22 400 400 20 5.7 歩行用 410 410 23 1.9
4425 P=22 400 400 25 7.0 T-2 410 410 28 2.1
4432 P=22 400 400 32 8.8 T-2 410 410 35 2.3
4438 P=22 400 400 38 10.0 T-14 410 410 41 2.8
4450 P=22 400 400 50 12.8 T-20 410 410 53 3.2
400×400 4515A P=22 450 450 15 5.5 歩行用 460 460 18 2.0
4520A P=22 450 450 20 7.4 歩行用 460 460 23 2.1
4525A P=22 450 450 25 8.9 歩行用 460 460 28 2.3
4532A P=22 450 450 32 11.1 T-2 460 460 35 2.6
4538A P=22 450 450 38 13.2 T-6 460 460 41 3.1
4550A P=22 450 450 50 16.8 T-20 460 460 53 3.6
450×450 5515 P=22 500 500 15 6.6 歩行用 510 510 18 2.2
5520 P=22 500 500 20 8.8 歩行用 510 510 23 2.4
5525 P=22 500 500 25 11.0 歩行用 510 510 28 2.6
5532 P=22 500 500 32 13.6 T-2 510 510 35 2.9
5550 P=22 500 500 50 20.3 T-20 510 510 53 4.0
※歩行用は適用荷重T-2未満です。

寸法・質量表 すきま11mm(P=15)<単位:mm>

桝内径
長さ×幅
グレーチング 受枠
呼称−メインバーピッチ W L h 質量(kg) 適用荷重 A B H 質量(kg)
250×250 3315 P=15 300 300 15 3.4 T-2 310 310 18 1.3
3320 P=15 300 300 20 4.3 T-2 310 310 23 1.4
3325 P=15 300 300 25 5.5 T-14 310 310 28 1.5
3332 P=15 300 300 32 6.9 T-20 310 310 35 1.7
300×300 3515A P=15 350 350 15 4.5 歩行用 360 360 18 1.5
3520A P=15 350 350 20 6.0 T-2 360 360 23 1.6
3525A P=15 350 350 25 7.5 T-6 360 360 28 1.8
3532A P=15 350 350 32 9.3 T-20 360 360 35 2.0
350×350 4415 P=15 400 400 15 5.9 歩行用 410 410 18 1.8
4420 P=15 400 400 20 7.9 T-2 410 410 23 1.9
4425 P=15 400 400 25 9.5 T-2 410 410 28 2.1
4432 P=15 400 400 32 12.0 T-14 410 410 35 2.3
4438 P=15 400 400 38 14.3 T-20 410 410 41 2.8
400×400 4515A P=15 450 450 15 7.4 歩行用 460 460 18 2.0
4520A P=15 450 450 20 9.9 歩行用 460 460 23 2.1
4525A P=15 450 450 25 12.0 T-2 460 460 28 2.3
4532A P=15 450 450 32 15.2 T-14 460 460 35 2.6
4538A P=15 450 450 38 18.0 T-20 460 460 41 3.1
450×450 5515 P=15 500 500 15 8.9 歩行用 510 510 18 2.2
5520 P=15 500 500 20 12.0 歩行用 510 510 23 2.4
5525 P=15 500 500 25 15.2 T-2 510 510 28 2.6
5532 P=15 500 500 32 19.1 T-2 510 510 35 2.9
5538 P=15 500 500 38 21.8 T-14 510 510 41 3.4
5550 P=15 500 500 50 28.0 T-20 510 510 53 4.0
※歩行用は適用荷重T-2未満です。

寸法・質量表 すきま9mm(P=13)<単位:mm>

桝内径
長さ×幅
グレーチング 受枠
呼称−メインバーピッチ W L h 質量(kg) 適用荷重 A B H 質量(kg)
250×250 3315 P=13 300 300 15 3.8 T-2 310 310 18 1.3
3320 P=13 300 300 20 4.9 T-6 310 310 23 1.4
3325 P=13 300 300 25 6.2 T-20 310 310 28 1.5
3332 P=13 300 300 32 7.8 T-20 310 310 35 1.7
300×300 3515A P=13 350 350 15 5.2 歩行用 360 360 18 1.5
3520A P=13 350 350 20 6.9 T-2 360 360 23 1.6
3525A P=13 350 350 25 8.6 T-14 360 360 28 1.8
3532A P=13 350 350 32 10.7 T-20 360 360 35 2.0
350×350 4415 P=13 400 400 15 6.6 歩行用 410 410 18 1.8
4420 P=13 400 400 20 8.9 T-2 410 410 23 1.9
4425 P=13 400 400 25 10.8 T-2 410 410 28 2.1
4432 P=13 400 400 32 13.6 T-14 410 410 35 2.3
4438 P=13 400 400 38 16.2 T-20 410 410 41 2.8
400×400 4515A P=13 450 450 15 8.4 歩行用 460 460 18 2.0
4520A P=13 450 450 20 11.3 T-2 460 460 23 2.1
4525A P=13 450 450 25 13.8 T-2 460 460 28 2.3
4532A P=13 450 450 32 17.3 T-14 460 460 35 2.6
4538A P=13 450 450 38 20.7 T-20 460 460 41 3.1
450×450 5515 P=13 500 500 15 10.3 歩行用 510 510 18 2.2
5520 P=13 500 500 20 13.6 歩行用 510 510 23 2.4
5525 P=13 500 500 25 17.2 T-2 510 510 28 2.6
5532 P=13 500 500 32 21.6 T-14 510 510 35 2.9
5538 P=13 500 500 38 24.8 T-20 510 510 41 3.4
※歩行用は適用荷重T-2未満です。

SMW すきま26mm(P=30) 価格(消費税は含まれておりません)

桝内径
(mm)
製品符号−呼称−メインバーピッチ 価格 適用荷重 図面・施工要領書等
本体
(円/枚)
受枠
(円/m)
250×250 SMW 3315 P=30 7,200 6,400 歩行用  cad図面dxf図面DWG図面DWG図面ご使用願い図
250×250 SMW 3320 P=30 9,200 6,800 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
250×250 SMW 3325 P=30 10,800 7,200 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
250×250 SMW 3332 P=30 13,000 7,800 T-14 cad図面dxf図面DWG図面DWG図面ご使用願い図
250×250 SMW 3338 P=30 16,800 8,400 T-20 cad図面dxf図面DWG図面DWG図面ご使用願い図
300×300 SMW 3515A P=30 10,000 7,500 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
300×300 SMW 3520A P=30 12,400 7,800 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
300×300 SMW 3525A P=30 14,500 8,400 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
300×300 SMW 3532A P=30 17,900 9,000 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
300×300 SMW 3538A P=30 20,800 9,800 T-14 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SMW 4415 P=30 12,400 8,400 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SMW 4420 P=30 15,700 8,900 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SMW 4425 P=30 18,500 9,500 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SMW 4432 P=30 22,700 10,400 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SMW 4450 P=30 35,000 12,300 T-20 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SMW 4515A P=30 15,500 9,400 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SMW 4520A P=30 19,900 10,000 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SMW 4525A P=30 23,400 10,700 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SMW 4532A P=30 28,200 11,600 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SMW 4550A P=30 40,200 13,800 T-14 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SMW 5515 P=30 18,800 10,600 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SMW 5520 P=30 24,000 11,100 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SMW 5525 P=30 28,400 11,800 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SMW 5532 P=30 34,300 12,900 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SMW 5538 P=30 39,800 13,800 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SMW 5550 P=30 49,500 15,200 T-14 cad図面dxf図面DWG図面DWG図面ご使用願い図

SMW すきま18mm(P=22) 価格(消費税は含まれておりません)

桝内径
(mm)
製品符号−呼称−メインバーピッチ 価格 適用荷重 図面・施工要領書等
本体
(円/枚)
受枠
(円/m)
250×250 SMW 3315 P=22 9,000 6,400 歩行用  cad図面dxf図面DWG図面DWG図面ご使用願い図
250×250 SMW 3320 P=22 11,300 6,800 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
250×250 SMW 3325 P=22 13,200 7,200 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
250×250 SMW 3332 P=22 16,300 7,800 T-14 cad図面dxf図面DWG図面DWG図面ご使用願い図
250×250 SMW 3338 P=22 21,300 8,400 T-20 cad図面dxf図面DWG図面DWG図面ご使用願い図
300×300 SMW 3515A P=22 12,500 7,500 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
300×300 SMW 3520A P=22 15,300 7,800 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
300×300 SMW 3525A P=22 18,300 8,400 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
300×300 SMW 3532A P=22 22,300 9,000 T-14 cad図面dxf図面DWG図面DWG図面ご使用願い図
300×300 SMW 3538A P=22 26,000 9,800 T-20 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SMW 4415 P=22 15,300 8,400 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SMW 4420 P=22 19,800 8,900 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SMW 4425 P=22 23,500 9,500 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SMW 4432 P=22 28,300 10,400 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SMW 4438 P=22 38,300 11,100 T-14 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SMW 4450 P=22 46,500 12,300 T-20 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SMW 4515A P=22 20,000 9,400 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SMW 4520A P=22 24,800 10,000 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SMW 4525A P=22 29,700 10,700 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SMW 4532A P=22 35,400 11,600 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SMW 4538A P=22 41,400 12,500 T-6 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SMW 4550A P=22 53,900 13,800 T-20 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SMW 5515 P=22 24,000 10,600 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SMW 5520 P=22 30,000 11,100 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SMW 5525 P=22 36,000 11,800 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SMW 5532 P=22 43,000 12,900 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SMW 5550 P=22 66,000 15,200 T-20 cad図面dxf図面DWG図面DWG図面ご使用願い図

SMW すきま11mm(P=15) 価格(消費税は含まれておりません)

桝内径
(mm)
製品符号−呼称−メインバーピッチ 価格 適用荷重 図面・施工要領書等
本体
(円/枚)
受枠
(円/m)
250×250 SMW 3315 P=15 11,800 6,400 T-2  cad図面dxf図面DWG図面DWG図面ご使用願い図
250×250 SMW 3320 P=15 15,200 6,800 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
250×250 SMW 3325 P=15 18,500 7,200 T-14 cad図面dxf図面DWG図面DWG図面ご使用願い図
250×250 SMW 3332 P=15 22,000 7,800 T-20 cad図面dxf図面DWG図面DWG図面ご使用願い図
300×300 SMW 3515A P=15 16,400 7,500 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
300×300 SMW 3520A P=15 20,800 7,800 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
300×300 SMW 3525A P=15 25,200 8,400 T-6 cad図面dxf図面DWG図面DWG図面ご使用願い図
300×300 SMW 3532A P=15 31,300 9,000 T-20 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SMW 4415 P=15 20,500 8,400 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SMW 4420 P=15 26,900 8,900 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SMW 4425 P=15 32,400 9,500 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SMW 4432 P=15 38,800 10,400 T-14 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SMW 4438 P=15 45,700 11,100 T-20 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SMW 4515A P=15 26,400 9,400 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SMW 4520A P=15 34,000 10,000 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SMW 4525A P=15 41,000 10,700 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SMW 4532A P=15 48,500 11,600 T-14 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SMW 4538A P=15 57,300 12,500 T-20 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SMW 5515 P=15 31,700 10,600 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SMW 5520 P=15 41,300 11,100 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SMW 5525 P=15 49,900 11,800 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SMW 5532 P=15 59,300 12,900 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SMW 5538 P=15 69,900 13,800 T-14 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SMW 5550 P=15 91,200 15,200 T-20 cad図面dxf図面DWG図面DWG図面ご使用願い図

SMW すきま9mm(P=13) 価格(消費税は含まれておりません)

桝内径
(mm)
製品符号−呼称−メインバーピッチ 価格 適用荷重 図面・施工要領書等
本体
(円/枚)
受枠
(円/m)
250×250 SMW 3315 P=13 13,300 6,400 T-2  cad図面dxf図面DWG図面DWG図面ご使用願い図
250×250 SMW 3320 P=13 17,300 6,800 T-6 cad図面dxf図面DWG図面DWG図面ご使用願い図
250×250 SMW 3325 P=13 20,700 7,200 T-20 cad図面dxf図面DWG図面DWG図面ご使用願い図
250×250 SMW 3332 P=13 25,900 7,800 T-20 cad図面dxf図面DWG図面DWG図面ご使用願い図
300×300 SMW 3515A P=13 18,900 7,500 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
300×300 SMW 3520A P=13 23,700 7,800 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
300×300 SMW 3525A P=13 28,000 8,400 T-14 cad図面dxf図面DWG図面DWG図面ご使用願い図
300×300 SMW 3532A P=13 37,400 9,000 T-20 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SMW 4415 P=13 23,300 8,400 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SMW 4420 P=13 30,800 8,900 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SMW 4425 P=13 36,700 9,500 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SMW 4432 P=13 45,900 10,400 T-14 cad図面dxf図面DWG図面DWG図面ご使用願い図
350×350 SMW 4438 P=13 52,300 11,100 T-20 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SMW 4515A P=13 29,800 9,400 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SMW 4520A P=13 39,300 10,000 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SMW 4525A P=13 46,400 10,700 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SMW 4532A P=13 57,900 11,600 T-14 cad図面dxf図面DWG図面DWG図面ご使用願い図
400×400 SMW 4538A P=13 65,900 12,500 T-20 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SMW 5515 P=13 35,900 10,600 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SMW 5520 P=13 47,300 11,100 歩行用 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SMW 5525 P=13 56,000 11,800 T-2 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SMW 5532 P=13 70,200 12,900 T-14 cad図面dxf図面DWG図面DWG図面ご使用願い図
450×450 SMW 5538 P=13 79,800 13,800 T-20 cad図面dxf図面DWG図面DWG図面ご使用願い図
