強度や耐久性などのニーズに応える鉄蓋です
公道を除く敷地周辺道路や敷地内道路、公共施設、工場構内などの機械設備、電気設備や雨水管、汚水管の点検口蓋として使用できる鉄蓋です。
通行車両の総重量によって選択できる機種を、多彩にラインナップしています。
公道での道路整備に使用できるマンホール鉄蓋については
グラウンドマンホール(下水道用鉄蓋)・情報BOX用鉄蓋をご覧ください。
水封形マンホールふた
ふたと枠によってトラップを形成し、水封することで異臭を漏れないようにした構造です。特に設置条件を考慮してお選びください。
用途 |
使用可能場所 |
屋内槽類 |
なし |
屋外槽類 |
汚水・雑排水槽、雨水槽 |
排水ます・その他 |
屋外汚水・雑排水ます、雨水ます、浄化槽類 |
簡易密閉形(パッキン式)マンホールふた
パッキンを水封形のふたまたは枠に装着し、ふたの自重によって圧着し、簡易密閉にした構造です。(パッキンは必ず現場にて接着剤等で固定してください。)
用途 |
使用可能場所 |
屋内槽類 |
ゆう水槽、雨水槽、消火用水槽、雑用水槽 |
屋外槽類 |
汚水・雑排水槽、消火用水槽、雑用水槽 |
排水ます・その他 |
屋外汚水・雑排水ます、浄化槽類、ハンドホール、配管用トレンチなどの点検口 |
密閉形(テーパ・パッキン式)マンホールふた
パッキンをふたのテーパ部に装着し、ふたの自重によって締め付けて、密閉にした構造です。
用途 |
使用可能場所 |
屋内槽類 |
汚水・雑排水槽、雑用水槽 |
屋外槽類 |
飲料用水槽、消火用水槽、地下油タンク、雑用水槽 |
排水ます・その他 |
屋内汚水・雑排水ます、ハンドホール、配管用トレンチなどの点検口 |
中ふた付密閉形 (テーパ・パッキン式) マンホールふた
密閉形(テーパ・パッキン式)の鉄蓋の中央部に、さらにふたを設け、軽微な作業は中蓋を外すだけで行える構造です。
用途 |
使用可能場所 |
屋内槽類 |
なし |
屋外槽類 |
地下油タンク |
排水ます・その他 |
なし |
密閉形(ボルト・パッキン式)
ふたと枠の間にパッキンを装着し、ボルトの締付けにより強制的に密閉にした構造で、圧力のかかる水槽などにおいて、ボルトの締め付けにより防臭・防水機能の効果を確実にしています。
用途 |
使用可能場所 |
屋内槽類 |
◎汚水・雑排水槽、◎ゆう水槽、◎雨水槽 |
屋外槽類 |
◎飲料用水槽 |
排水ます・その他 |
なし |
◎:圧力がかかると予想される場合
強力構造形
ふたと枠の接触面を60度の角度で機械加工することで、ふたと枠の接触面がすきまなしにしっかり安定する構造です。枠にかかる荷重がこの接触面で分散されるため、荷重強度を高めるとともに、保守点検時のふたを容易に開閉できます。
一般形
水封形、簡易密閉形、密閉形、強力構造形に属さないマンホール・ハンドホール鉄蓋製品を、カネソウでは「一般形」として設定しています。
路面が滑ると、歩きにくいだけでなく、転倒の恐れがあります。特に、雨などにより、濡れた路面は滑りやすくなるため、十分注意が必要です。そこで、カネソウではマンホール鉄蓋の表面模様に凹凸を設け、雨天時の条件の下での鉄蓋上でのスリップ事故を防ぎます。
カネソウのノンスリップタイプマンホール鉄蓋MKXYは、湿潤状態において滑り抵抗値BPN=40以上を確保しており、安全に使用していただけるマンホール鉄蓋です。
また、MKXYの表面模様は、独自パターンの採用により、滑り抵抗値を向上させるとともに、鉄蓋表面に溜まった雨水をいち早く鉄蓋上から排出し、鉄蓋表面がより早く乾燥するデザインとなっています。
関連情報:
滑り抵抗値BPNについて
ワンポイント情報 | すべり止め模様付マンホール鉄蓋 MKXYの表面模様について | カネソウ株式会社

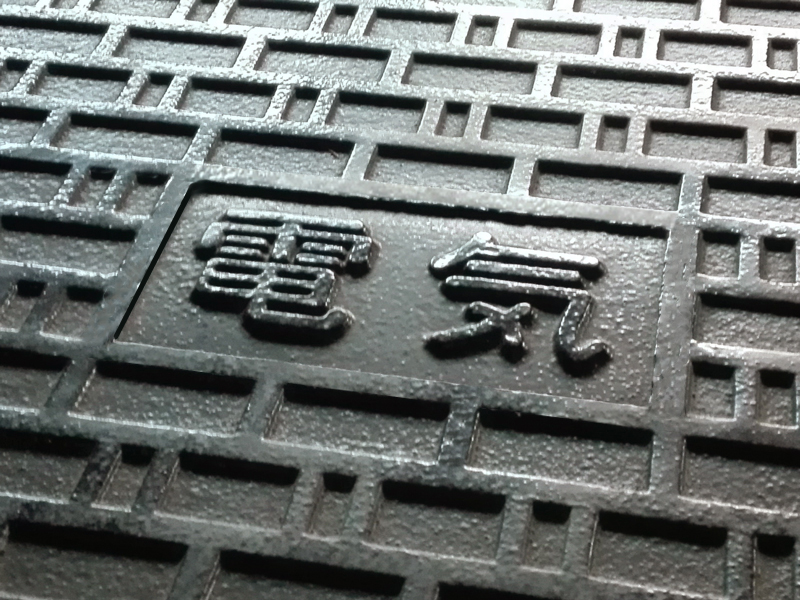

カネソウのマンホール・ハンドホール鉄蓋は、蓋表面に鋳出文字を入れることができます。電気設備や雨水管などの用途表示用にご利用ください。
また、都道府県章、市町村章あるいはマークが入った製品も製作できます。納期、価格等の詳細につきましては、弊社までお問い合わせください。
その他、鋳出文字・マークについては、下記をご覧ください。
鋳出文字・マークについて
各鉄蓋製品には専用の開閉ハンドルを用意しております。
開閉操作の際は専用の開閉ハンドルをご使用ください。
開閉ハンドルついては、下記をご覧ください。
鉄蓋製品の開閉ハンドルについて
マンホール・ハンドホール鉄蓋機能別分類表
鉄蓋の強度基準、各種規格については、下記をご覧ください。
