カネソウスチール製グレーチングの情報はこちら

スチール製グレーチング

110°開閉式　滑り止め模様付　集水桝用

適用荷重：T-25・T-20・T-14・T-6・T-2
製品符号：HXF
メインバー：DIバー

製品写真

HXF

製品の特徴

  • グレーチング本体と受枠はピンヒンジにより連結されており、掃除が簡単で盗難防止にも役立つ構造となっています。
  • ピンヒンジはスプリングによる可動式で、グレーチングの脱着が行えます。

規格対照表

規格名称 記号 呼称（サイズ）
国土交通省 営繕部 建築工事標準詳細図 9-12-9 ます内径400×400
公共建築協会評価対象品 － T-25を除く全サイズ

製品図面

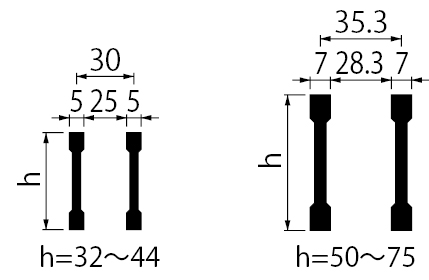

メインバーピッチ

部品構成

  1. メインバー
    材質：SS400
    処理：溶融亜鉛めっき
  2. クロスバー
    材質：SS400
    処理：溶融亜鉛めっき
  3. エンドプレート
    材質：SS400
    処理：溶融亜鉛めっき
  4. リベット
    材質：SS400
    処理：樹脂系塗装
  5. ボックス
    材質：SS400
    処理：樹脂系塗装
  6. 受枠
    材質：SS400
    処理：樹脂系塗装
  7. アンカー（φ9）
    材質：SS400
    処理：樹脂系塗装

衝撃係数・スパン・許容応力の基準

設計情報

  1. 桝内径b1と受枠内径が合致しません。ご注意ください。

ポイント

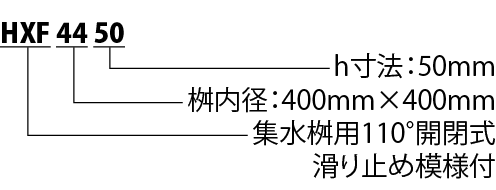

注文・発注情報

  1. ご注文は下記要領でご指示ください。

寸法・質量表

T-25仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 桝内径
b1×a1
（mm）		 グレーチング 受枠 総質量
（㎏/組）
寸法（mm） 質量
（㎏/枚）		 寸法（mm）
a b h A B H
4355 T-25 300×400 500 289 55 11.8 520 323 61 17.7
4455 T-25 400×400 500 395 55 15.1 520 429 61 22.8
4555 T-25 500×400 500 501 55 19.0 520 535 61 27.9
5365 T-25 300×500 600 289 65 15.8 620 323 71 23.4
5465 T-25 400×500 600 395 65 21.5 620 429 71 30.0
5565 T-25 500×500 600 501 65 26.0 620 535 71 36.6
6375 T-25 300×600 700 289 75 20.9 720 323 81 30.3
6475 T-25 400×600 700 395 75 24.3 720 429 81 38.8
6575 T-25 500×600 700 501 75 34.8 720 535 81 47.0
6675 T-25 600×600 700 607 75 41.7 720 641 81 55.8
7575 T-25 500×700 800 501 75 39.4 820 535 81 52.4
7775 T-25 700×700 800 713 75 55.3 820 747 81 71.3

T-20仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 桝内径
b1×a1
（mm）		 グレーチング 受枠 総質量
（㎏/組）
寸法（mm） 質量
（㎏/枚）		 寸法（mm）
a b h A B H
4350 T-20 300×400 500 289 50 10.7 520 323 56 16.6
4450 T-20 400×400 500 395 50 14.2 520 429 56 21.2
4550 T-20 500×400 500 501 50 17.9 520 535 56 25.9
4455A T-20 450×450 550 431 55 17.8 570 465 61 25.8
5355 T-20 300×500 600 289 55 13.4 620 323 61 20.4
5455 T-20 400×500 600 395 55 17.9 620 429 61 26.2
5555 T-20 500×500 600 501 55 22.4 620 535 61 31.9
6365 T-20 300×600 700 289 65 19.8 720 323 71 26.5
6465 T-20 400×600 700 395 65 24.1 720 429 71 33.8
6565 T-20 500×600 700 501 65 30.1 720 535 71 41.2
6665 T-20 600×600 700 607 65 36.1 720 641 71 48.8
7575 T-20 500×700 800 501 75 39.4 820 535 81 52.4
7775 T-20 700×700 800 713 75 55.3 820 747 81 71.3

T-14・T-6仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 桝内径
b1×a1
（mm）		 グレーチング 受枠 総質量
（㎏/組）
寸法（mm） 質量
（㎏/枚）		 寸法（mm）
a b h A B H
3438 T-14・T-6 400×300 400 395 38 7.5 420 429 44 12.7
4344 T-14・T-6 300×400 500 305 44 8.5 520 339 50 14.0
4444 T-14・T-6 400×400 500 395 44 10.8 520 429 50 17.2
4544 T-14・T-6 500×400 500 485 44 13.0 520 519 50 20.4
4450A T-14・T-6 450×450 550 431 50 16.3 570 465 56 23.2
5350 T-14・T-6 300×500 600 289 50 12.6 620 323 56 18.9
5450 T-14・T-6 400×500 600 395 50 16.8 620 429 56 24.2
5550 T-14・T-6 500×500 600 501 50 21.1 620 535 56 29.6
6355 T-14・T-6 300×600 700 289 55 14.5 720 323 61 23.0
6455 T-14・T-6 400×600 700 395 55 20.2 720 429 61 29.5
6555 T-14・T-6 500×600 700 501 55 25.3 720 535 61 35.9
6655 T-14・T-6 600×600 700 607 55 31.9 720 641 61 42.6
7560 T-14・T-6 500×700 800 501 60 32.3 820 535 66 43.9
7760 T-14・T-6 700×700 800 713 60 45.3 820 747 66 59.7

T-2仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 桝内径
b1×a1
（mm）		 グレーチング 受枠 総質量
（㎏/組）
寸法（mm） 質量
（㎏/枚）		 寸法（mm）
a b h A B H
3432 T-2 400×300 400 395 32 6.3 420 429 38 11.3
4332 T-2 300×400 500 305 32 6.4 520 339 38 10.9
4432 T-2 400×400 500 395 32 8.0 520 429 38 13.3
4532 T-2 500×400 500 485 32 9.6 520 519 38 15.8
4438A T-2 450×450 550 455 38 11.1 570 489 44 17.5
5338 T-2 300×500 600 305 38 8.5 620 339 44 14.1
5438 T-2 400×500 600 395 38 10.9 620 429 44 17.3
5538 T-2 500×500 600 485 38 13.5 620 519 44 20.6
6338 T-2 300×600 700 305 38 9.9 720 339 44 15.9
6438 T-2 400×600 700 395 38 12.6 720 429 44 19.4
6538 T-2 500×600 700 485 38 15.3 720 519 44 23.0
6638 T-2 600×600 700 605 38 19.7 720 639 44 28.1
7544 T-2 500×700 800 485 44 19.9 820 519 50 28.7
7744 T-2 700×700 800 695 44 28.1 820 729 50 39.3

T-25仕様　価格

製品符号－呼称 価格（円/組） 図面・施工要領書等
HXF－4355 25,000 cad図面dxf図面DWG図面ご使用願い図
HXF－4455 32,400 cad図面dxf図面DWG図面ご使用願い図
HXF－4555 35,900 cad図面dxf図面DWG図面ご使用願い図
HXF－5365 32,900 cad図面dxf図面DWG図面ご使用願い図
HXF－5465 42,900 cad図面dxf図面DWG図面ご使用願い図
HXF－5565 46,300 cad図面dxf図面DWG図面ご使用願い図
HXF－6375 41,100 cad図面dxf図面DWG図面ご使用願い図
HXF－6475 53,500 cad図面dxf図面DWG図面ご使用願い図
HXF－6575 59,000 cad図面dxf図面DWG図面ご使用願い図
HXF－6675 72,900 cad図面dxf図面DWG図面ご使用願い図
HXF－7575 64,900 cad図面dxf図面DWG図面ご使用願い図
HXF－7775 105,300 cad図面dxf図面DWG図面ご使用願い図
※グレーチングと受枠のセット価格です。
※価格には消費税は含まれておりません。

T-20仕様　価格

製品符号－呼称 価格（円/組） 図面・施工要領書等
HXF－4350 22,700 cad図面dxf図面DWG図面ご使用願い図
HXF－4450 29,000 cad図面dxf図面DWG図面ご使用願い図
HXF－4550 32,200 cad図面dxf図面DWG図面ご使用願い図
HXF－4455A 34,800 cad図面dxf図面DWG図面ご使用願い図
HXF－5355 28,700 cad図面dxf図面DWG図面ご使用願い図
HXF－5455 36,700 cad図面dxf図面DWG図面ご使用願い図
HXF－5555 39,400 cad図面dxf図面DWG図面ご使用願い図
HXF－6365 37,000 cad図面dxf図面DWG図面ご使用願い図
HXF－6465 48,900 cad図面dxf図面DWG図面ご使用願い図
HXF－6565 52,600 cad図面dxf図面DWG図面ご使用願い図
HXF－6665 64,800 cad図面dxf図面DWG図面ご使用願い図
HXF－7575 64,900 cad図面dxf図面DWG図面ご使用願い図
HXF－7775 105,300 cad図面dxf図面DWG図面ご使用願い図
※グレーチングと受枠のセット価格です。
※価格には消費税は含まれておりません。

T-14・T-6仕様　価格

製品符号－呼称 価格（円/組） 図面・施工要領書等
HXF－3438 19,300 cad図面dxf図面DWG図面ご使用願い図
HXF－4344 19,100 cad図面dxf図面DWG図面ご使用願い図
HXF－4444 24,100 cad図面dxf図面DWG図面ご使用願い図
HXF－4544 25,700 cad図面dxf図面DWG図面ご使用願い図
HXF－4450A 31,900 cad図面dxf図面DWG図面ご使用願い図
HXF－5350 25,700 cad図面dxf図面DWG図面ご使用願い図
HXF－5450 33,400 cad図面dxf図面DWG図面ご使用願い図
HXF－5550 36,000 cad図面dxf図面DWG図面ご使用願い図
HXF－6355 33,000 cad図面dxf図面DWG図面ご使用願い図
HXF－6455 42,800 cad図面dxf図面DWG図面ご使用願い図
HXF－6555 46,000 cad図面dxf図面DWG図面ご使用願い図
HXF－6655 56,700 cad図面dxf図面DWG図面ご使用願い図
HXF－7560 56,100 cad図面dxf図面DWG図面ご使用願い図
HXF－7760 90,400 cad図面dxf図面DWG図面ご使用願い図
※グレーチングと受枠のセット価格です。
※価格には消費税は含まれておりません。

T-2仕様　価格

製品符号－呼称 価格（円/組） 図面・施工要領書等
HXF－3432 17,000 cad図面dxf図面DWG図面ご使用願い図
HXF－4332 15,800 cad図面dxf図面DWG図面ご使用願い図
HXF－4432 19,300 cad図面dxf図面DWG図面ご使用願い図
HXF－4532 21,200 cad図面dxf図面DWG図面ご使用願い図
HXF－4438A 23,200 cad図面dxf図面DWG図面ご使用願い図
HXF－5338 19,800 cad図面dxf図面DWG図面ご使用願い図
HXF－5438 24,300 cad図面dxf図面DWG図面ご使用願い図
HXF－5538 26,400 cad図面dxf図面DWG図面ご使用願い図
HXF－6338 22,100 cad図面dxf図面DWG図面ご使用願い図
HXF－6438 27,900 cad図面dxf図面DWG図面ご使用願い図
HXF－6538 30,400 cad図面dxf図面DWG図面ご使用願い図
HXF－6638 36,900 cad図面dxf図面DWG図面ご使用願い図
HXF－7544 36,400 cad図面dxf図面DWG図面ご使用願い図
HXF－7744 58,200 cad図面dxf図面DWG図面ご使用願い図
※グレーチングと受枠のセット価格です。
※価格には消費税は含まれておりません。
