ルーフドレン

工期短縮ができる抜型付ルーフドレンです。

ルーフドレンまわりの排水溝が、コンクリート打設と同時に成形可能な抜型をセットにすることで、コンクリート打設の工期が短縮できるドレンをご用意しております。

1回使用抜型付ルーフドレン

施工が簡単、工期を大幅に短縮します。

ルーフドレンまわりの排水溝がコンクリート打設と同時に成形可能で、排水溝の仕上工事が不要となり、工期短縮できます。
抜型本体は、発泡ポリスチレン製ですので、脱型の時、分割でき、取り外しが容易です。
抜型本体が養生蓋としての機能も兼ね備えています。
たて引き排水用の中間用（Aタイプ）、コーナー用（Bタイプ）、よこ引き排水用（Cタイプ）を設定しています。

たて引き排水用

よこ引き排水用

1回使用抜型　たて引き排水用とルーフドレンの施工要領

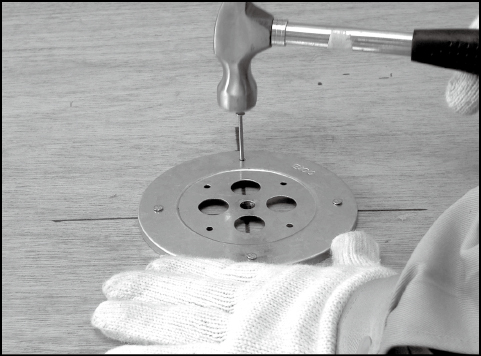

①型枠に十字線を引き、位置決めプレートを十字線の中心と合わせ、釘を打ちつけ固定します。

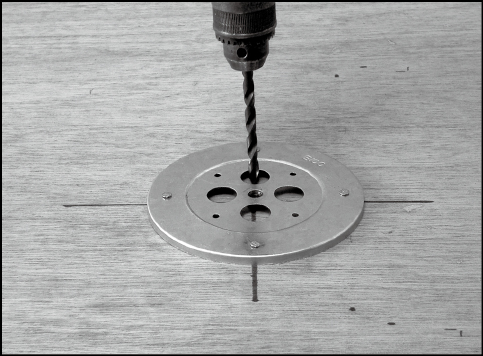

②型枠にφ10mm程度の水抜き用の穴をあけます。

③スペーサーを置き、長ねじボルトを位置決めプレートにねじ込み、ルーフドレン本体を置きます。

④ルーフドレン本体に抜型をかぶせ、固定プレートで固定し、取付完了。コンクリートを打設します。

注）抜型を外す場合は、ドライバーを用い、ルーフドレン本体を傷つけないようにしてください。バール等を用いると、ルーフドレン本体を破損させる恐れがあります。

1回使用抜型　よこ引き排水用とルーフドレンの施工要領

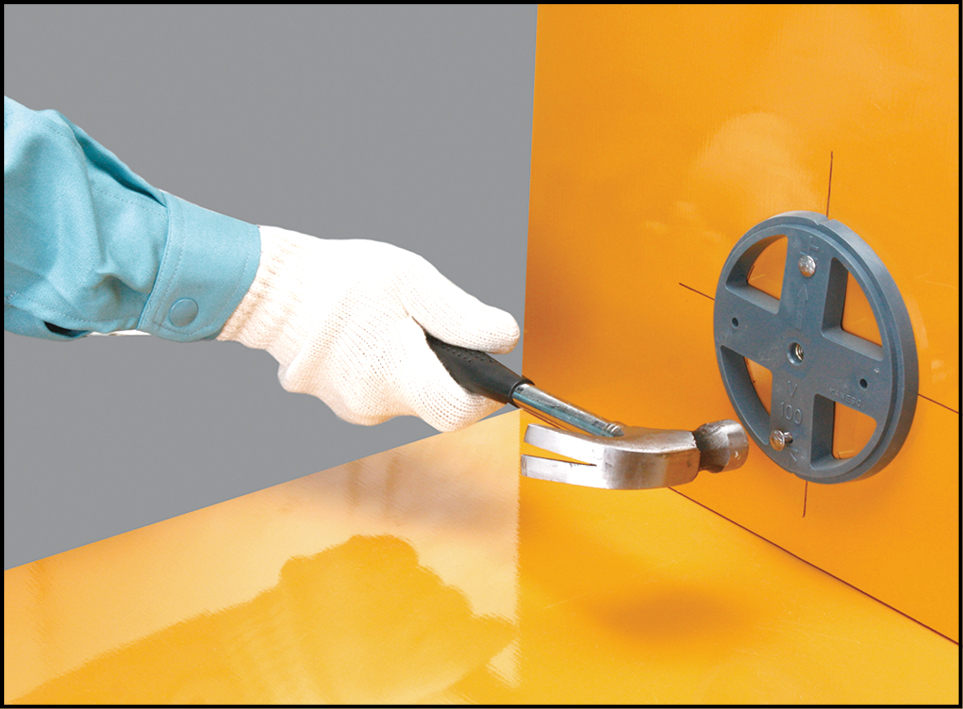

①型枠に十字線を引き、位置決めプレートを十字線の中心と合わせ、付属の釘で固定します。注）

②長ねじボルトAを位置決めプレートにねじ込み、スペーサーを位置決めプレートに合わせて取り付けます。

③ルーフドレン本体をスペーサーに合わせ、固定プレートA・蝶ナットで固定します。この時、本体が水平であるか確認してください。

④長ねじボルトBを固定プレートAにねじ込みます。

⑤養生シートをルーフドレン本体のモルタル止めに合わせて貼り付けます。

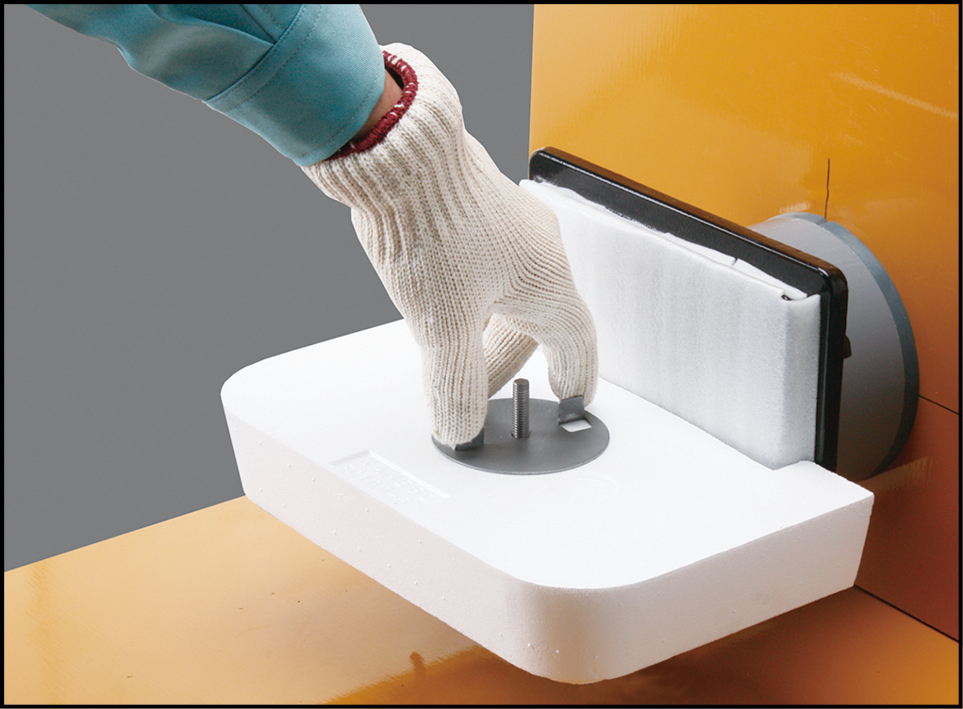

⑥ルーフドレン本体に抜型をかぶせ、固定プレートBで固定し、取付完了。コンクリートを打設します。

注1）位置決めプレートの上下に注意してください。位置決めプレートには上下の表示がなされています。位置決めプレートの上下を間違えると、ルーフドレンに接続管が接続できなかったり、雨水の排水ができない恐れがあります。

注2）抜型を外す場合は、ドライバーを用い、ルーフドレン本体を傷つけないようにしてください。バール等を用いると、ルーフドレン本体を破損させる恐れがあります。

注文・発注情報

抜型はルーフドレンとのセット販売となります。

ルーフドレン設定機種

（下記設定機種以外にもステンレス鋳鋼製、ステンレス製、アルミニウム製のルーフドレンにも使用できます。）
※ルーフドレン本体の寸法は、製品符号末尾から「Ａ」「Ｂ」「Ｃ」を省いたものと同等になります。

防水工法	使用場所	排水型式	排水管接続方法	製品符号	ルーフドレン詳細寸法 ※1	呼称	備考
塗膜防水モルタル防水	屋上（中間用）	たて引き	差し込み式	EMP-1A	こちらをご覧ください。	50・65・75・100	－
塗膜防水モルタル防水	屋上（コーナー用）	たて引き	差し込み式	EMP-1B	こちらをご覧ください。	50・65・75・100	－
塗膜防水モルタル防水	バルコニー庇・屋上（中間用）	たて引き	差し込み式	EMR-1A	こちらをご覧ください。	50・65・75・100	都市再生機構　機構住宅標準詳細設計図集　第2版 AE-605 (呼称50・65・75・100)
塗膜防水モルタル防水	バルコニー庇・屋上（コーナー用）	たて引き	差し込み式	EMR-1B	こちらをご覧ください。	50・65・75・100	都市再生機構　機構住宅標準詳細設計図集　第2版 AE-605 (呼称50・65・75・100)
塗膜防水モルタル防水	廊下踊場（中間用）	たて引き	差し込み式	EMF-1A	こちらをご覧ください。	50・65・75・100	都市再生機構　機構住宅標準詳細設計図集　第2版 AE-605 (呼称50・65・75・100)
塗膜防水モルタル防水	廊下踊場（コーナー用）	たて引き	差し込み式	EMF-1B	こちらをご覧ください。	50・65・75・100	都市再生機構　機構住宅標準詳細設計図集　第2版 AE-605 (呼称50・65・75・100)
塗膜防水モルタル防水	バルコニー中継（中間用）	たて引き	差し込み式	EMB-1A	こちらをご覧ください。	50・65・75・100	都市再生機構　機構住宅標準詳細設計図集　第2版 AE-603 AE-604 (呼称50・65・75・100)
塗膜防水モルタル防水	バルコニー中継（コーナー用）	たて引き	差し込み式	EMB-1B	こちらをご覧ください。	50・65・75・100	都市再生機構　機構住宅標準詳細設計図集　第2版 AE-603 AE-604 (呼称50・65・75・100)
塗膜防水モルタル防水	バルコニー中継（中間用）	たて引き	差し込み式	EMJ-1A	こちらをご覧ください。	50・65・75・100	水はね防止型
塗膜防水モルタル防水	バルコニー中継（コーナー用）	たて引き	差し込み式	EMJ-1B	こちらをご覧ください。	50・65・75・100	水はね防止型
塗膜防水モルタル防水	屋上（中間用）	たて引き	ねじ込み式	EMP-2A	こちらをご覧ください。	50・65・75・100	－
塗膜防水モルタル防水	屋上（コーナー用）	たて引き	ねじ込み式	EMP-2B	こちらをご覧ください。	50・65・75・100	－
塗膜防水モルタル防水	バルコニー庇・屋上（中間用）	たて引き	ねじ込み式	EMR-2A	こちらをご覧ください。	50・65・75・100	－
塗膜防水モルタル防水	バルコニー庇・屋上（コーナー用）	たて引き	ねじ込み式	EMR-2B	こちらをご覧ください。	50・65・75・100	－
塗膜防水モルタル防水	廊下踊場（中間用）	たて引き	ねじ込み式	EMF-2A	こちらをご覧ください。	50・65・75・100	－
塗膜防水モルタル防水	廊下踊場（コーナー用）	たて引き	ねじ込み式	EMF-2B	こちらをご覧ください。	50・65・75・100	－
塗膜防水モルタル防水	バルコニー中継（中間用）	たて引き	ねじ込み式	EMB-2A	こちらをご覧ください。	50・65・75・100	－
塗膜防水モルタル防水	バルコニー中継（コーナー用）	たて引き	ねじ込み式	EMB-2B	こちらをご覧ください。	50・65・75・100	－
塗膜防水モルタル防水	バルコニー中継（中間用）	たて引き	ねじ込み式	EMJ-2A	こちらをご覧ください。	50・65・75・100	水はね防止型
塗膜防水モルタル防水	バルコニー中継（コーナー用）	たて引き	ねじ込み式	EMJ-2B	こちらをご覧ください。	50・65・75・100	水はね防止型
塗膜防水モルタル防水	屋上（中間用）	よこ引き	ねじ込み式	EXG-C	こちらをご覧ください。	50・65・75・100	都市再生機構　機構住宅標準詳細設計図集　第2版　 AE-607
塗膜防水モルタル防水	バルコニー庇・屋上（中間用）	よこ引き	ねじ込み式	EXG-L-C	こちらをご覧ください。	50・65・75・100	都市再生機構　機構住宅標準詳細設計図集　第2版　 AE-607
