ルーフドレン


仮設排水ホース対応型 ルーフドレン

工事期間中の雨水をスムーズに排水します。


DARAIN_H_01.eps

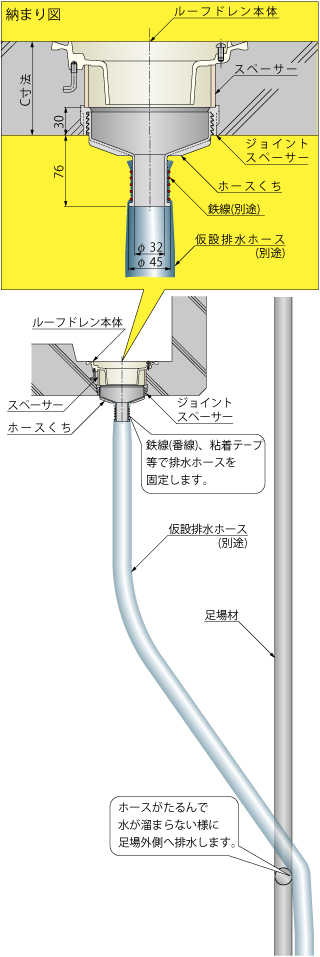

納まり図


寸法表 <単位:mm>
呼称 A
75 118
100 142

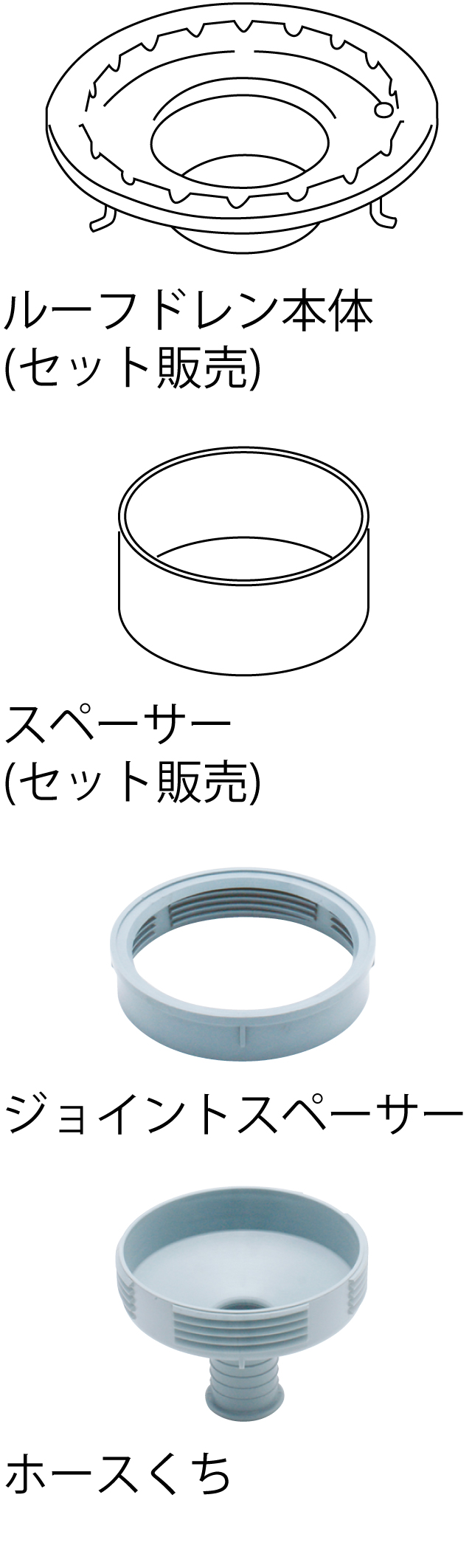

部品構成
@ジョイントスペーサー 材質:PE
Aホースくち 材質:PE


注文・発注情報
ルーフドレンとのセット販売となります。ご注文の際はルーフドレンの種類とC寸法をご指示ください。

セットでご注文の場合

ホースくちなしでご注文の場合
EMR-1 H -75 C=100 ホースくちなし
ホースくちのみご注文の場合
ホースくち 呼称75

対応可能C寸法

製品符号 対応C寸法
WS※−1H C=80〜
WM※−1H C=80〜
ES※−1H C=70〜
EM※−1H C=70〜
EMD※−1H C=80〜
EMZ−1H C=80〜
EMN※−1H C=110〜
ESS※−1H C=70〜
ESM※−1H C=70〜
EBS※−1H C=80〜
EBM※−1H C=80〜
EHS※−1H C=70〜
EHM※−1H C=70〜
WS※−2H C=90〜
WHP−2H C=100〜
WM※−2H C=90〜
ES※−2H C=90〜
EM※−2H C=90〜
EMD※−2H C=90〜
EMZ−2(S)H C=90〜
ESS※−2H C=90〜
ESM※−2H C=90〜
EBS※−2H C=80〜
EBM※−2H C=80〜
EHS※−2H C=70〜
EHM※−2H C=70〜
EHM※−1H C=70〜
※印にはストレーナー形状の符号(P,R,B,F,J,W)が入ります。
ステンレス鋳鋼製
ステンレス製
アルミニウム製にも対応できます。


設定機種

アスファルト防水・シート防水・屋根部塗膜防水用

使用場所 設定機種 設定サイズ
屋上 WHP-2H 呼称75、100
WSP-1H 呼称75、100
WSP-2H 呼称75、100
ESP-1H 呼称75、100
ESP-2H 呼称75、100
バルコニー、廊下、踊場 ESR-1H 呼称75、100
ESR-2H 呼称75、100
ESF-1H 呼称75、100
ESF-2H 呼称75、100
バルコニー中継 WSB-1H 呼称75、100
WSB-2H 呼称75、100
ESB-1H 呼称75、100
ESB-2H 呼称75、100
WSJ-1H 呼称75、100
WSJ-2H 呼称75、100
ESJ-1H 呼称75、100
ESJ-2H 呼称75、100

塗膜防水・モルタル防水用

使用場所 設定機種 設定サイズ
屋上 EMP-1H 呼称75、100
EMP-2H 呼称75、100
バルコニー、廊下、踊場
WMR-1H 呼称75、100
WMR-2H 呼称75、100
EMR-1H 呼称75、100
EMR-2H 呼称75、100
EMD-1H 呼称75
EMD-2H 呼称75
EMZ-1H 呼称75、100
EMZ-2H 呼称75
EMF-1H 呼称75、100
EMF-2H 呼称75、100
EMDF-1H 呼称75
EMDF-2H 呼称75
EMZ-1SH 呼称75
EMZ-2SH 呼称75
バルコニー中継
WMB-1H 呼称75、100
WMB-2H 呼称75、100
EMB-1H 呼称75、100
EMB-2H 呼称75、100
WMJ-1H 呼称75、100
WMJ-2H 呼称75、100
EMJ-1H 呼称75、100
EMJ-2H 呼称75、100
EMDW-1H 呼称75
EMDW-2H 呼称75


施工方法

_h_sekou_002.eps
@型枠の墨出しに合わせて位置決めプレートを固定し、型枠に水抜き用の穴をあけます。
_h_sekou_003.eps
A位置決めプレートに合わせてジョイントスペーサーを置き、その上にスペーサーを置きます。ジョイントスペーサーはねじ込み口を下にして置きます。

B長ネジボルトを位置決めプレートにねじ込み、ルーフドレン本体をスペーサーの上に置きます。養生蓋をルーフドレン本体にかぶせ、蝶ナットで固定します。


_h_sekou_004_2.eps
Cコンクリートを打設し、硬化後蝶ナットをゆるめ養生蓋を外します。
_h_sekou_005.eps
D型枠を外した後、階下よりジョイントスペーサーにホースくちをねじ込みます。
_h_sekou_006.eps
E仮設排水ホースをホースくちに取り付け、鉄線(番線)、粘着テープ等で縛って固定します。 ※たてとい工事の際はホースくちを取り外してください。
